Генератор сигналов MBG100A МИГ ТРЕЙДИНГ является аналоговым СВЧ генератором, разработанным и собранным в России. Он соответствует по своему техническому уровню передовым зарубежным образцам от компаний Rohde&Schwarz и Keysight.

Генератор предназначен для создания немодулированных синусоидальных СВЧ колебаний, обеспечивая высокую точность как уровня мощности, так и частоты выходного сигнала. Кроме того, он поддерживает генерацию радиотехнических сигналов с импульсной модуляцией.

Генератор сигналов MBG100A МИГ ТРЕЙДИНГ используется как в научных исследованиях и лабораторных условиях, так и в процессе разработки и производства высокотехнологичной наукоемкой продукции, в том числе в составе автоматизированных систем. Основные области применения включают радиолокацию, радионавигацию, системы связи, спутниковые технологии и многое другое.

Почему СВЧ-генератор MBG100A выбирают российские предприятия?

Главное, что отличает Генератор сигналов MBG100A МИГ ТРЕЙДИНГ от попыток «скопировать» зарубежные приборы — это оригинальная отечественная разработка с полной производственной и сервисной поддержкой внутри страны.

Полная независимость от импорта. Прибор собран на российских компонентах, его производство не зависит от зарубежных поставок. Вы получаете гарантию, что прибор не попадет под будущие ограничительные меры.

Включение в реестр Минпромторга. MBG100A соответствует требованиям по импортозамещению, что позволяет закупать его в рамках 44-ФЗ и 223-ФЗ с приоритетом для отечественной продукции.

Сервис и ремонт в России. Никаких отправки приборов в Европу на полгода. Ремонт, калибровка, поверка и модернизация выполняются на заводе-изготовителе в сжатые сроки.

Аналоговая архитектура. В отличие от синтезированных генераторов, аналоговая схема MBG100A обеспечивает сверхнизкий уровень собственных фазовых шумов вблизи несущей, что критично при тестировании приемных трактов и радарных систем.

Особенности

• Диапазон рабочих частот: от кГц до СВЧ-диапазона (в зависимости от модификации — до 6, 13, 20 или 40ГГц). Перекрывает большинство задач по тестированию радиоканалов, радаров и систем связи.
• Выходная мощность: до +30 дБмВт (1 Вт) с возможностью точной аттенюации. Позволяет работать как с чувствительными входами приемников, так и с усилительными каскадами.
• Разрешение установки частоты: Высокое разрешение аналоговой настройки обеспечивает точность, достаточную для большинства прикладных задач радиоизмерений.
• Низкий уровень фазововых шумов: Благодаря аналоговому принципу формирования сигнала, прибор демонстрирует отличные показатели спектральной чистоты, сопоставимые с зарубежными аналогами премиум-класса.
• Виды модуляции: Поддержка АМ, ЧМ и импульсной модуляции для тестирования приемных устройств в режимах, приближенных к реальным.

Описание

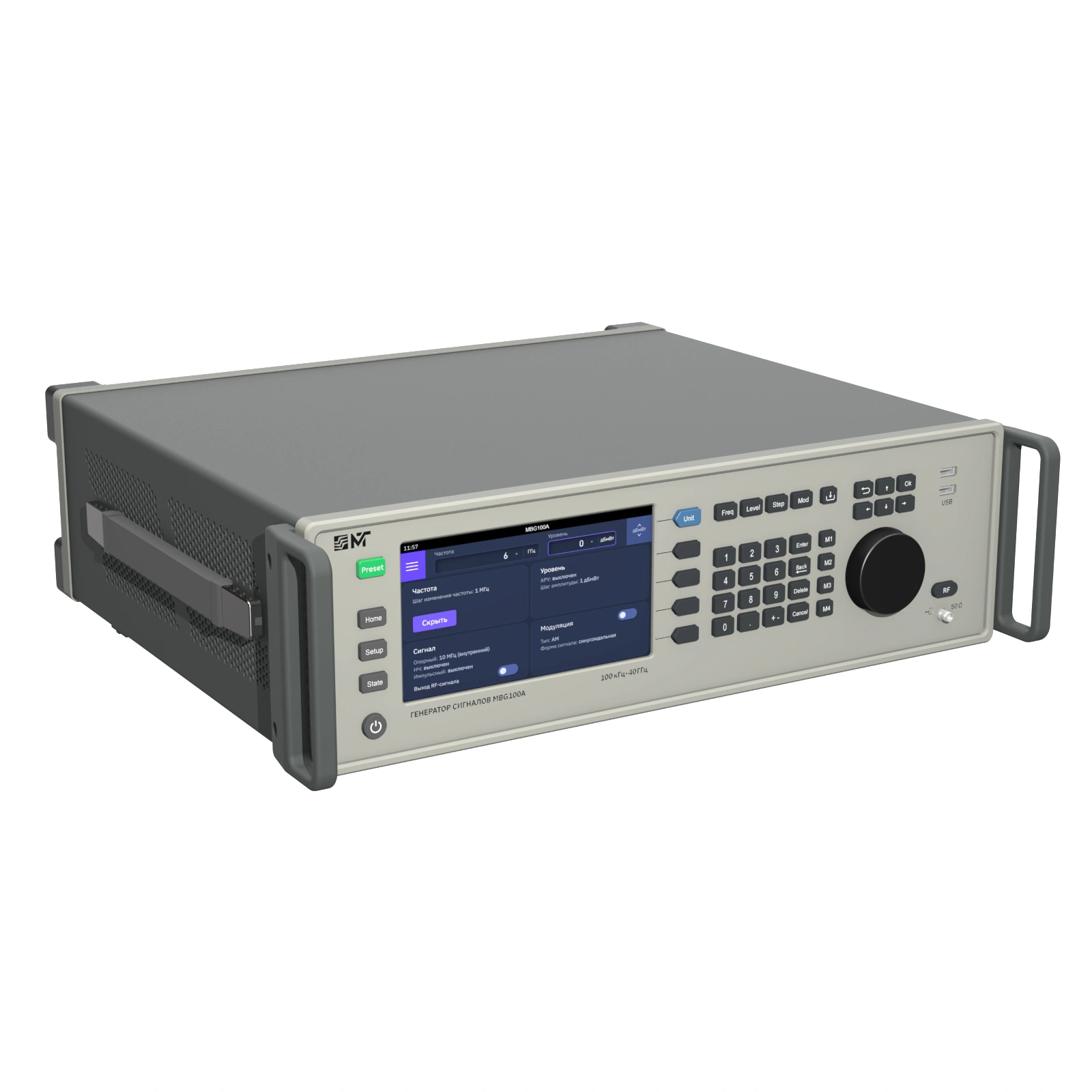

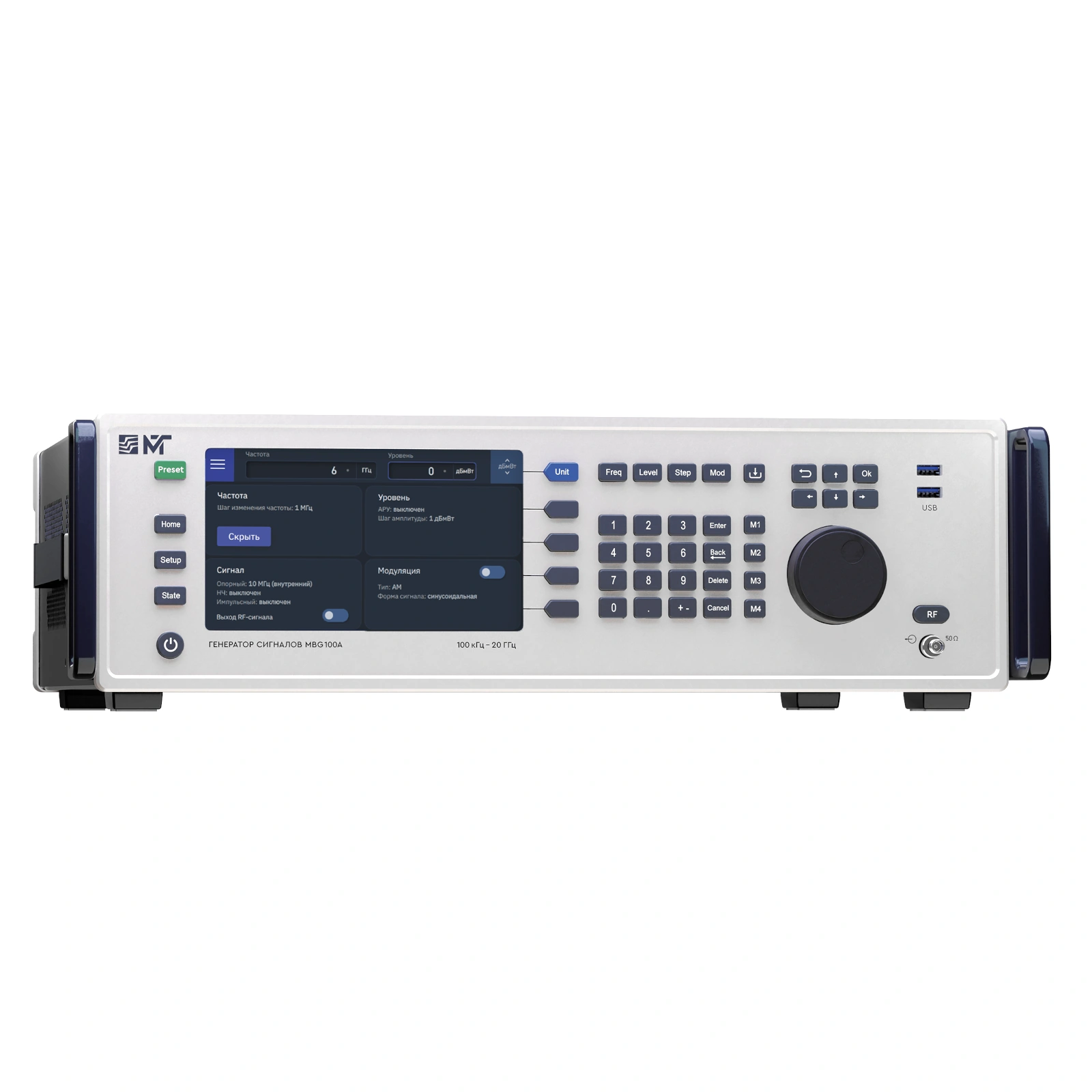

Генератор выполнен в виде компактного настольного моноблока с питанием от стандартной сети 220 В — всё необходимое для работы умещается на рабочем столе без лишних «ящиков и проводов». Управление — интуитивное и быстрое: вы задаёте параметры прямо с передней панели с помощью клавиатуры, поворотного энкодера и сенсорного дисплея, который сразу отображает частоту, уровень, тип модуляции и статус выхода. Сформированный сигнал с точными характеристиками поступает на 50-омный ВЧ-выход, расположенный спереди для удобства подключения.

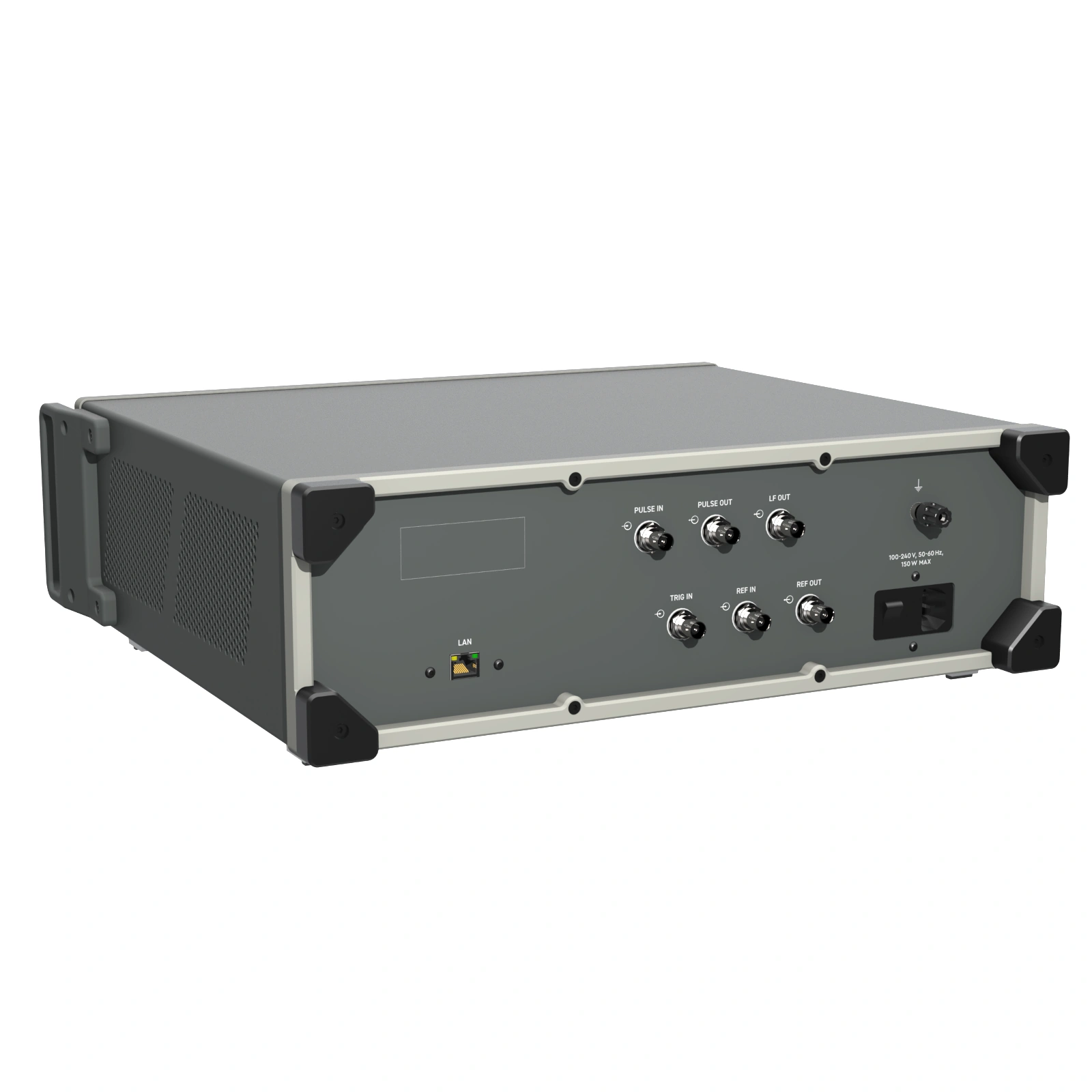

В основе работы — цифровой синтез чистого синусоидального сигнала, жёстко привязанного к высокостабильному опорному генератору. Внутри установлен термостабилизированный OCXO, обеспечивающий минимальный дрейф частоты. При необходимости внешняя опорная частота может быть подана через отдельный вход — идеально для синхронизации в многоканальных стендах.

С опцией S05 генератор расширяет свои возможности: он умеет формировать сигналы с импульсной модуляцией — от простых прямоугольных пачек до сложных последовательностей. Это особенно ценно при отладке радарных трактов и приёмников импульсных систем.

Свойства Генератор сигналов MBG100A МИГ ТРЕЙДИНГ

• Диапазон частот: от 100 кГц до 6 ГГц, 13 ГГц, 20 ГГц или 40 ГГц
• Диапазон выходной мощности: от -120 дБм до +22 дБм (до +30 дБм опционально)
• Шаг регулировки выходной мощности: 0.01 дБ
• Фазовый шум на частоте 1 ГГц при отстройке 10 кГц: -140 дБн/Гц
• Уровень гармонических составляющих: -90 дБн до 20 ГГц (опционально)
• Уровень негармонических составляющих: -70 дБн
• Габаритные размеры: 500 × 440 × 170 мм
• Масса: 15 кг

Области применения

1. Разработка и производство РЭС. Тестирование приемных и передающих трактов радиостанций, радаров, систем радиоуправления.
2. Метрология и поверка. Использование в качестве образцовой меры в поверочных лабораториях при аттестации измерительных систем.
3. Научные исследования. Генерация стабильных СВЧ-сигналов для физических экспериментов, спектроскопии, исследований в области радиофизики.
4. Образование. Оснащение учебных лабораторий вузов радиотехнического и электронного профиля.
5. Сервисное обслуживание. Замена вышедших из строя зарубежных генераторов (R&S SMA100A, Anritsu MG369x) на предприятиях ОПК и телекома.

Программное обеспечение

Программное обеспечение (ПО), установленное на внутренний контроллер, служит для управления режимами работы генератора. Его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
