Датчик мощности М3-56 ПрофКиП

Датчик мощности М3-56 ПрофКиП от российского производителя — это хорошее решение для контроля уровня сигнала в радиочастотных трактах. Прибор сочетает в себе высокую метрологическую точность, простоту эксплуатации и исключительную долговечность, оставаясь одним из самых востребованных инструментов в арсенале инженеров связи, радиоэлектроники и специалистов по настройке антенно-фидерных устройств.

Модификации и характеристики

Прибор доступен в двух исполнениях в зависимости от требуемого частотного диапазона:

• М3-56: 0 Гц…17.85 ГГц
• М3-56/1: 0 Гц…10 ГГц

Инженеры должны быстро ориентироваться в вопросах выбора датчиков, чтобы обеспечить уверенность в достоверности и точности результатов измерений. При выборе датчика мощности стоит обратить внимание на такие факторы как: диапазон частот, динамический диапазон, погрешность и скорость измерений.

Функциональные возможности

• Диапазон измеряемой мощности: от 10 мВт до 20 Вт
• Единицы измерения: Ватты (W), дБм (dBm)
• Относительные измерения: дБ (dB) и проценты (%)
• Измерение напряжения относительно синусоидального сигнала на нагрузке 50 Ом

Ваттметр поглощаемой мощности ПрофКиП М3-56

Профессиональный измеритель среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов. Прибор обеспечивает высокую точность за счет термоэлектрического метода преобразования мощности в ЭДС, что исключает зависимость показаний от формы сигнала.

Конструкция и принцип работы

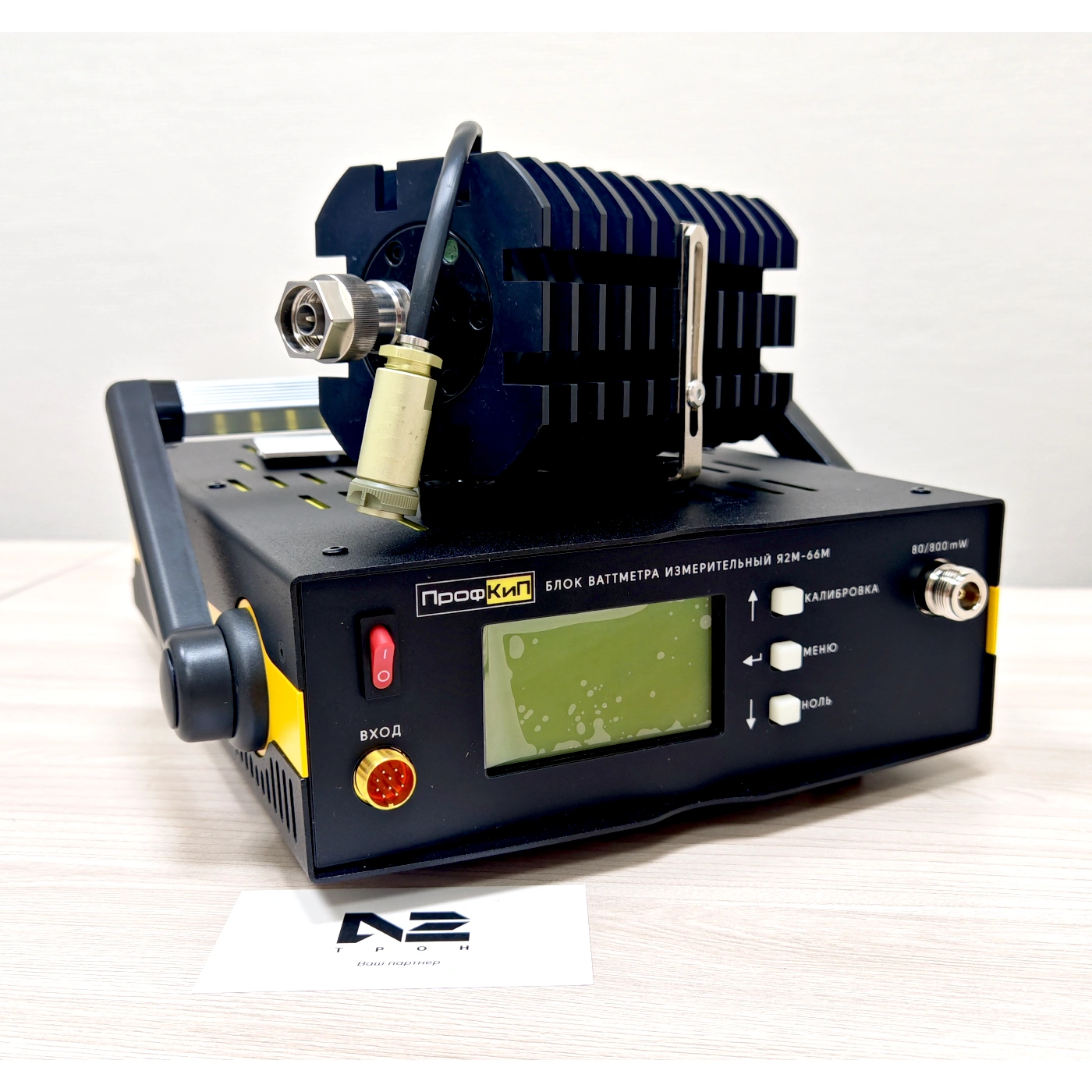

Основу системы составляет измерительный блок Я2М-66М в прочном металлическом корпусе  с большим графическим ЖК-дисплеем. Измерение базируется на использовании подключаемого приемного коаксиального преобразователя (ППК), где СВЧ-энергия конвертируется в тепловую, а возникающая термо-ЭДС пропорциональна подведенной мощности.

Краткие характеристики Датчик мощности М3-56 ПрофКиП

• Диапазон рабочих частот: от 0 Гц до 10 / 17.85 ГГц
• Диапазон измеряемой мощности: от 10 мВт до 20 Вт
• КСВН: не более 1.4
• Относительная погрешность до 12 ГГц: ±[4 + 0.1(Рк/Рх -1)]
• Входной разъем: тип N (вилка)
• Средняя наработка на отказ: 12000 ч

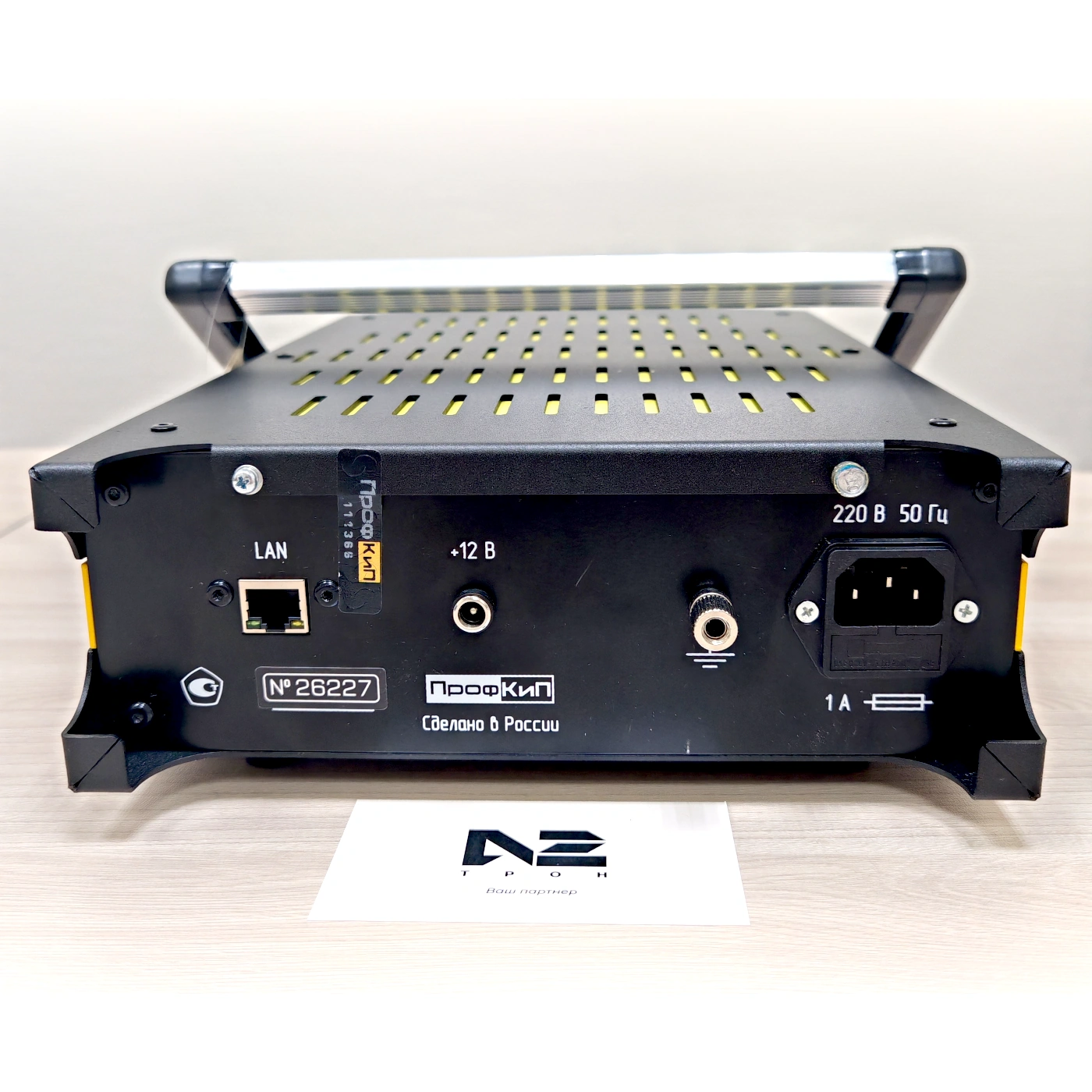

• Дистанционное управление: LAN (опционально)
• Температура эксплуатации: +10°С … +40°С
• Габаритные размеры: 118 х 110 х 110 мм
• Вес: 1.5 кг

Основные программные функции блока измерительного ПрофКиП Я2М-66М

«Аттенюатор» — автоматический расчёт уровня мощности с учётом внесённого ослабления (0.01…99.99 дБ).
«Скважность» — перерасчёт импульсной мощности в эквивалентную непрерывную при известной скважности (0.1%…99.9%).
«Усреднение» — стабилизация показаний при измерении импульсных сигналов с большим периодом следования (4, 8 или 16 с).
«Коэффициент» — частотный поправочный коэффициент Kк (0.001…999.999).

Программное обеспечение

Программное обеспечение (ПО) предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-5х не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Комплект поставки Датчика мощности М3-56 ПрофКиП

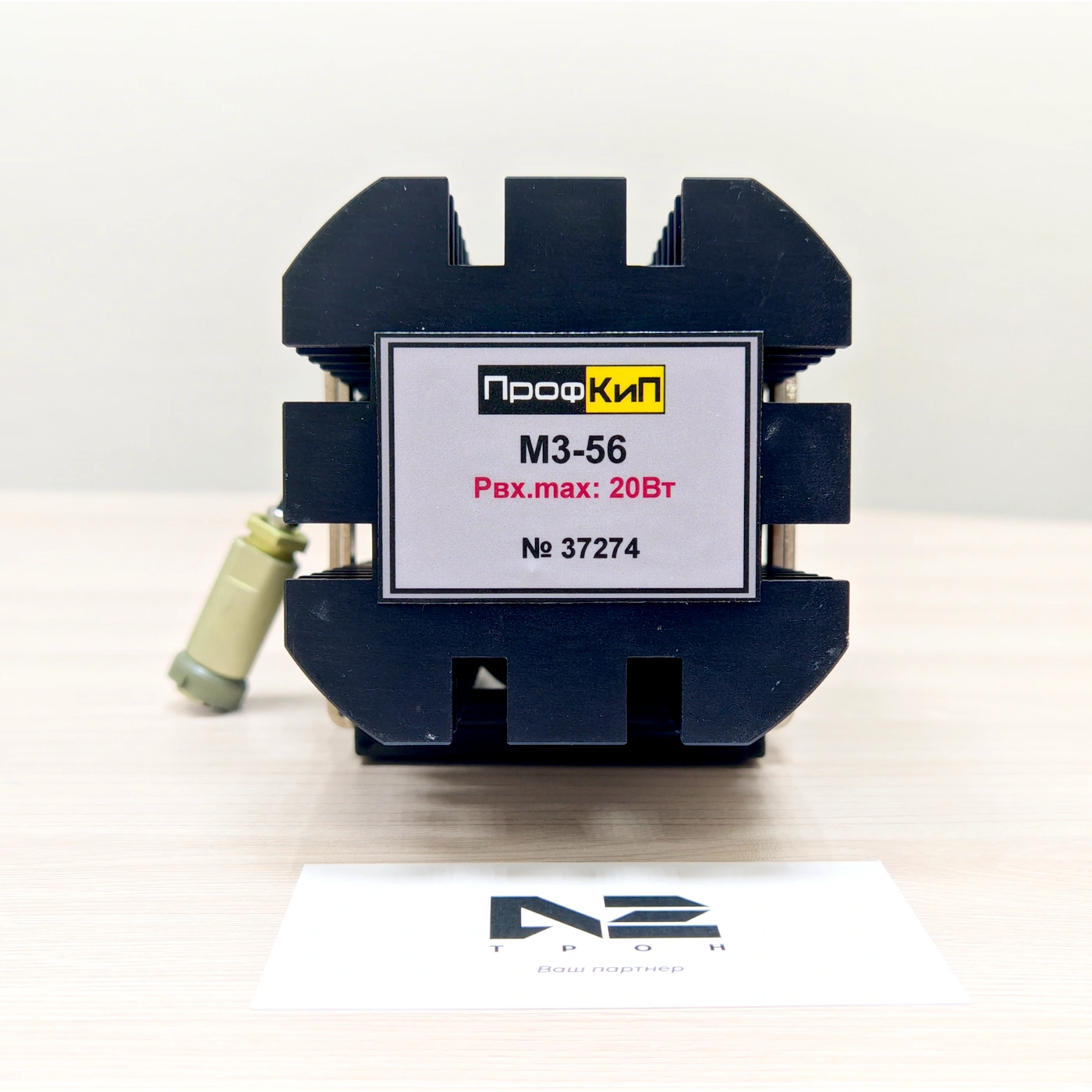

• Датчик мощности М3-56 или М3-56/1
• Блок индикации Я2М-66М
• Вставка плавкая (2 шт.)
• Руководство по эксплуатации
• Формуляр
• Кабель сетевой с заземлением
