Анализатор импеданса E4990A фирмы Keysight также часто называют Измеритель RLC E4990A. Он предназначен для измерения полного электрического сопротивления (импеданса).
Анализатор импеданса E4990A идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.
Измеритель RLC E4990A поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надёжность измерений.

Принцип действия:

Конструктивно измерительное устройство представляет собой единый блок, на лицевой стороне которого размещены дисплей, функциональные кнопки и разъёмы для измерений. Функциональные кнопки предназначены для выбора диапазонов измерения и активации специальных функций.
Анализатор импеданса E4990A имеет стандартные интерфейсами GPIB, LAN и USB для удаленного управления.
Принцип работы измерителя основывается на генерации тестового сигнала, который анализируется после прохождения через измеряемый объект. Это позволяет вычислить импеданс и его компоненты на основе изменений, внесённых объектом в тестовый сигнал. Измерители с опцией 001 предлагают расширенный диапазон уровней тестовых сигналов и возможность проводить измерения с смещением до ± 40 В.

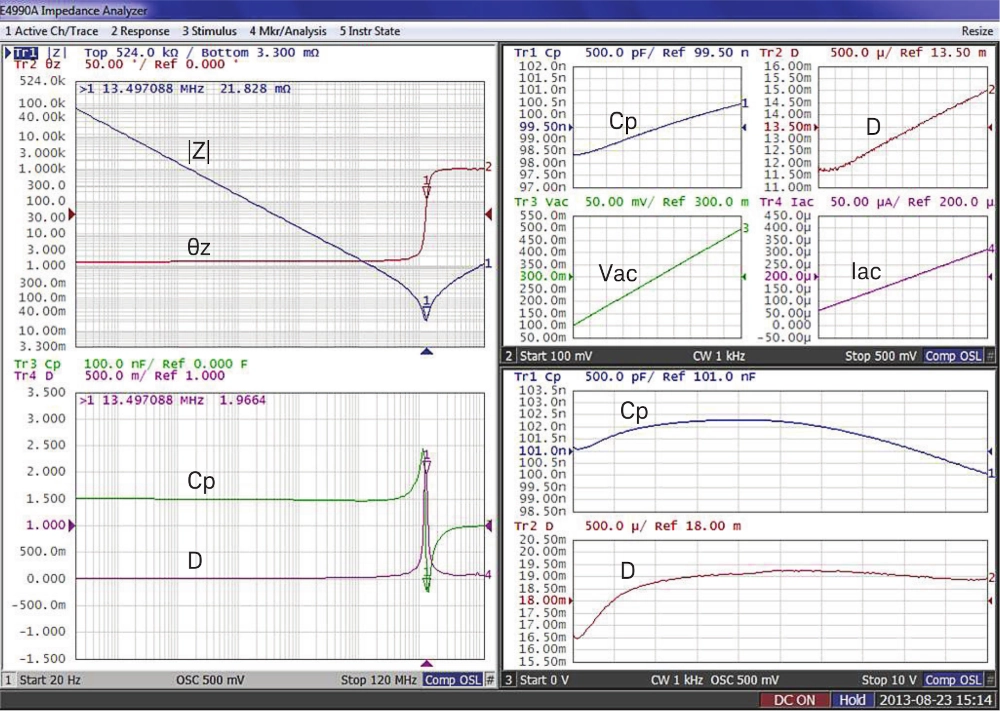

Ключевые особенности:

– Диапазон частот от 20 Гц до 10/ 20/ 30/ 50/ 120 МГц на выбор пользователя.
— Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.
– Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более ±10%).
– Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока.
— Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА.
– Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий.

Примеры использования:

Пассивные компоненты: измерение импеданса конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, трансформаторов, кварцевых или пьезокерамических резонаторов.
Полупроводниковые компоненты: анализ вольт-амперных характеристик параметрических диодов, измерение импеданса диодов, транзисторов, усилителей и микроэлектромеханических систем.
Другие компоненты: измерение импеданса электронных компонентов на печатных платах.
Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат.
Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков.

Краткие технические характеристики:

— Диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более 10%).
— Погрешность измерения добротности: ±3 % (тип.) при Q = 100 на частотах ≤ 10 МГц.
— Время измерения:
3 мс на точку (опция 120), частота ≥ 100 кГц, скорость измерения = 1 (быстрая).
30 мс на точку (опции 010/020/030/050), частота ≥ 100 кГц, скорость измерения = 1 (быстрая).
— Уровень сигнала генератора: от 5 мВ (СКЗ) до 1 В (СКЗ)/от 200 мкА (СКЗ) до 20 мА (СКЗ), разрешение 1 мВ/20 мкА.
— Параметры свипирования: частота, уровень сигнала генератора (напряжение/сила тока), уровень смещения по постоянному току (напряжение/сила тока).
Общие параметры:
— Дисплей: 10.4 дюйма цветной ЖК (1024 X 768), 4 канала, 4 графика.
— Размеры: 432 х 297 × 235 мм.
— Вес: 14 кг.

Информация для заказа:

E4990A Анализатор импеданса (требует обязательного выбора опции частоты).

Опции частоты к Анализатор импеданса E4990A:

E4990A-010 Диапазон частот от 20 Гц до 10 МГц.
E4990A-020 Диапазон частот от 20 Гц до 20 МГц.
E4990A-030 Диапазон частот от 20 Гц до 30 МГц.
E4990A-050 Диапазон частот от 20 Гц до 50 МГц.
E4990A-120 Диапазон частот от 20 Гц до 120 МГц.

Опции:

E4990A-1E5 Высокостабильный опорный источник.
E4990A-1CM Комплект для монтажа в стойку.
E4990A-1CN Комплект передних ручек.
E4990A-1CP Комплект передних ручек/для монтажа в стойку.
E4990A-810 Клавиатура с интерфейсом USB.
E4990A-820 Мышь с интерфейсом USB.
E4990A-1A7 Калибровка в соответствии с требованиями ISO 17025.
E4990A-A6J Калибровка в соответствии с требованиями ANSI Z540.

Принадлежности:

42941А Комплект пробника для измерения импеданса (обеспечивает переход между четырёхпарным подключением измерительного порта и однопортовым пробником (только для опции 120)).
42942А Адаптер между четырёхпарным подключением и соединителем 7 мм (только для опции 120).
16048G Измерительный кабель 1 м для удлинения четырёхпарного подключения измерительного порта.
16048H Измерительный кабель 2 м для удлинения четырёхпарного подключения измерительного порта.

Программное обеспечение:

Программное обеспечение (ПО) «E4990A Application Software Revision» предназначено для управления работой анализатора импеданса.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014.
