Анализатор спектра FPL1003

Анализатор спектра FPL1003 предназначен для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов. Он предоставляет возможность не только проводить анализ спектра, но и осуществлять высокоточные измерения мощности с использованием датчиков мощности, а также анализировать сигналы с аналоговой и цифровой модуляцией.

Принцип действия:

Принцип действия анализатора спектра R&S FPL1003 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки.
В низкочастотной области предусмотрена непосредственная подача сигнала с частотой до 2 МГц на АЦП в обход смесителя. Для фильтрации зеркальных каналов приема анализатор спектра оснащен переключаемыми фиксированными фильтрами до 3 ГГц. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.

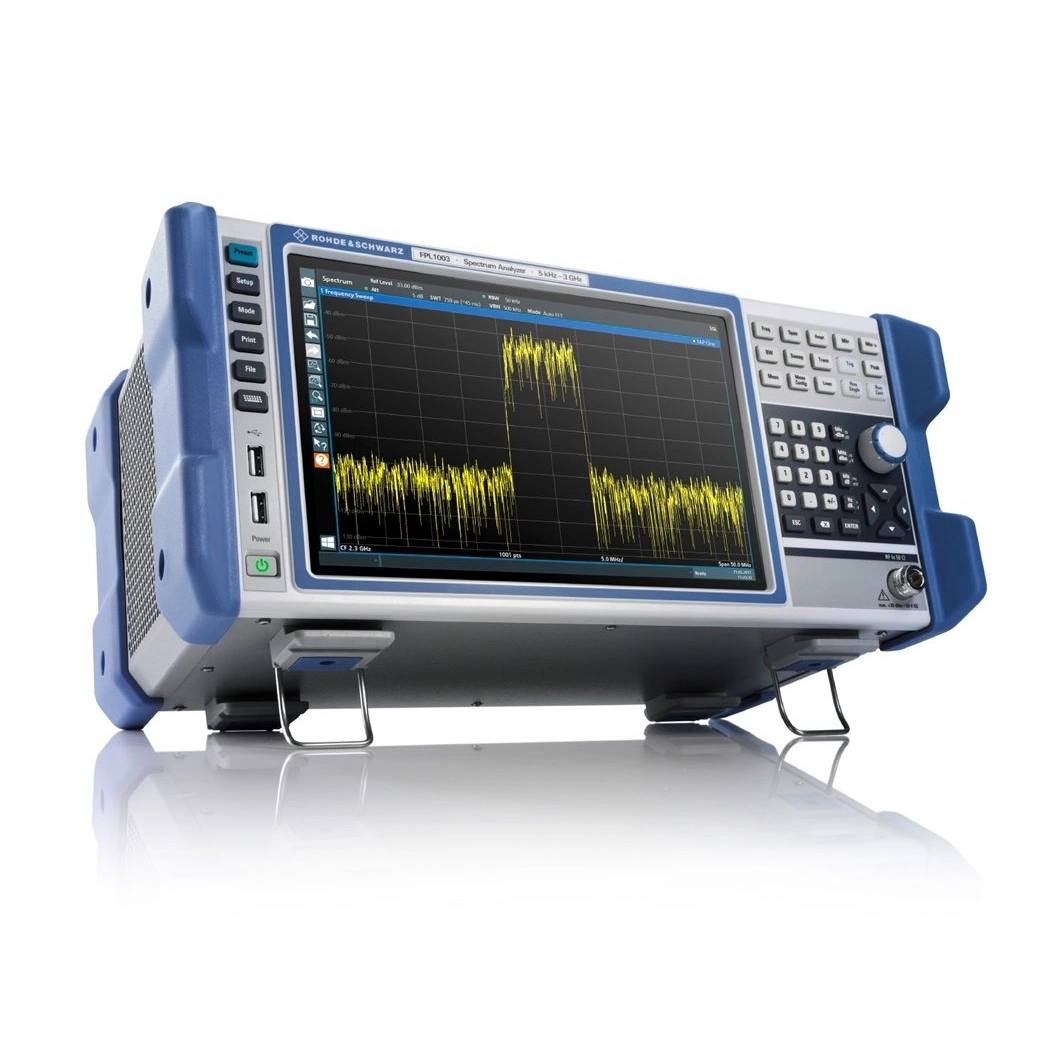

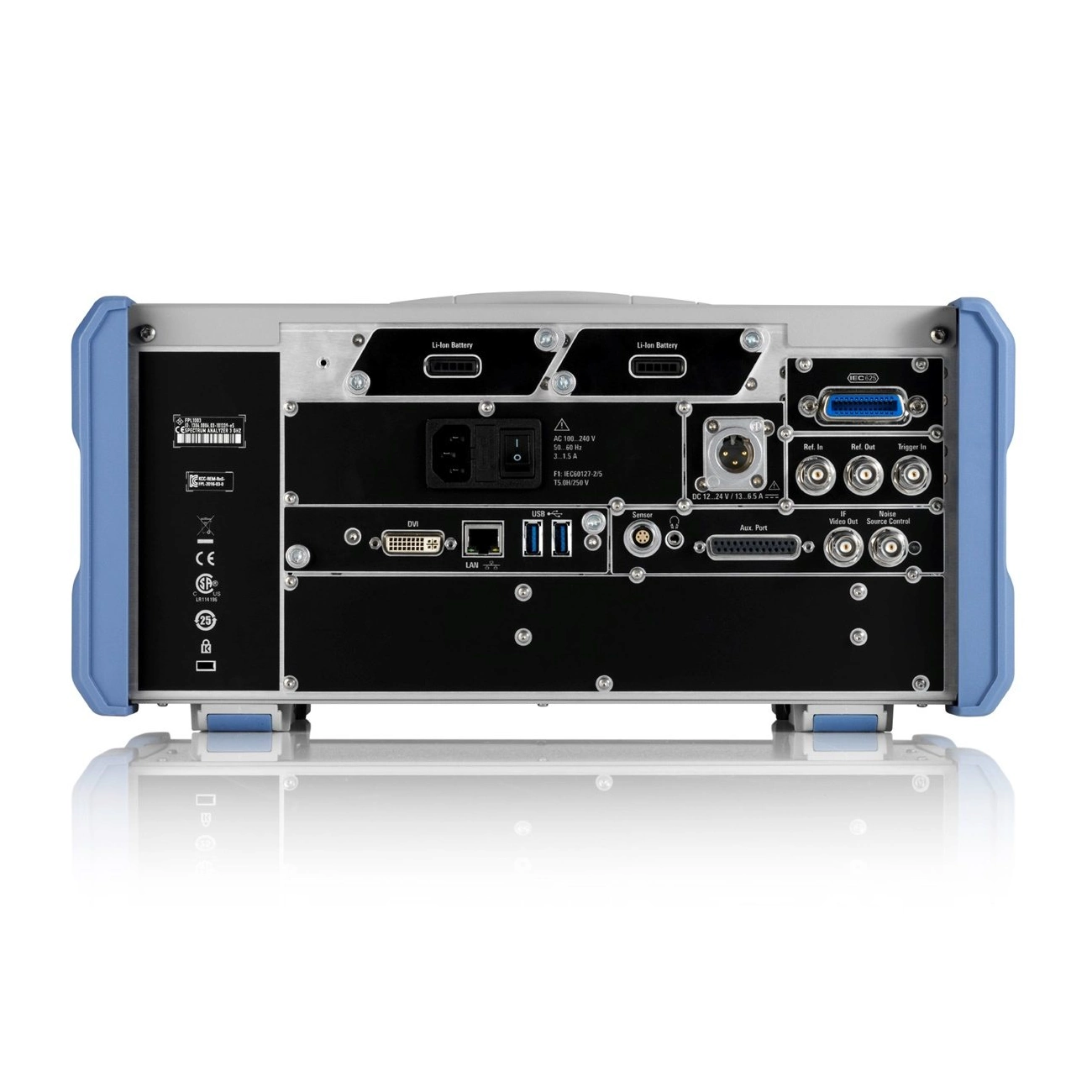

Конструктивно анализатор спектра FPL1003 выполнен в виде переносного лабораторного прибора, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. Для работы в составе автоматизированных систем FPL1003 обеспечивают подключение по интерфейсам LAN и GPIB(опционально).

Ключевые особенности Анализатор спектра FPL1003:

► Диапазон частот: от 5 кГц до 3 ГГц
► Однополосный фазовый шум: –108 дБн (1 Гц) при отстройке 10 кГц от несущей 1 ГГц
► Средний уровень собственного шума (DANL) с предусилителем: –160 дБмВт от 10 МГц до 2 ГГц
► Малый вес и габариты
► Аккумуляторная батарея и источник питания 12/24 В (опция)
► Поддержка датчиков мощности (опция)
► Ширина полосы анализа 40 МГц (опция)
► Анализ аналоговых и цифровых сигналов (опция)
► Встроенный генератор до 3 ГГц (опция)
► Стробированная развертка, узкополосные фильтры разрешения и измерения спектрограмм в стандартной комплектации

Настраиваемое расположение результатов и функция MultiView:

Различные измерения, такие как спектральные и измерения аналоговой демодуляции, могут быть открыты одновременно на разных вкладках. Простым щелчком мыши можно активировать нужное измерение, при этом соответствующие окна разворачиваются, а остальные затеняются. Функция MultiView позволяет отображать все вкладки на одном экране. Функция Sequencer обеспечивает поочередное переключение между измерительными каналами, позволяя осуществлять одновременное наблюдение за несколькими измерениями. Пользователь получает результаты, которые постоянно обновляются, а длительный процесс настройки параметров исключён.

Технические характеристики Анализатор спектра FPL1003:

Диапазон частот: от 5 кГц до 3 ГГц
Уход частоты: 1 × 10–6 в год
– с опциями FPL1-B4 и FPL1-B11: 1 × 10–7 в год
Полоса демодуляции I/Q: 12.8 МГц (опционально 40 МГц)
Память I/Q: до 25 МВыб. для I и Q
Фазовый шум на частоте 1 ГГц при отстройке 10 кГц: (тип.) –108 дБн
Отображаемый средний уровень шума: –152 дБм на 1 ГГц
Отображаемый средний уровень шума с опцией предусилителя: –166 дБм на 1 ГГц

Технические характеристики (продолжение):

Фильтры ПЧ:
– базовые: от 100 кГц до 10 МГц с шагом 1/2/3/5
– БПФ-фильтры: от 1 Гц до 50 кГц, с шагом 1/2/3/5
Максимальный уровень входного сигнала (при включенной аттенюации ≥ 10 дБ, предусилитель выкл.): +30 дБм
Общая погрешность измерений: от 1 МГц до 3 ГГц: ≤ 0.5 дБ
Дисплей: LCD TFT цветной дисплей 10.1″, 1280 × 800 пикселей
Входной разъем: 2.92 мм розетка, 50 Ом
Потребляемая мощность: не более 75 Вт ( 110 Вт в режиме заряда аккумуляторной батареи)
Размеры: 408 × 186 × 235 мм
Вес: 7.3 кг

Информация для заказа:

FPL1003 Анализатор спектра от 5 кГц до 3ГГц

Опции аппаратные к Анализатор спектра FPL1003:

FPL1-B4 Термостатированный кварцевый генератор
FPL1-B5 Дополнительные интерфейсы:
Видео выход/выход ПЧ/ выход демодуляции, управление источником шума, разъем для датчиков мощности, выход наушников
FPL1-B9 Следящий генератор
FPL1-B10 Интерфейс GPIB
FPL1-B12 Управление внешним генераторов
FPL1-B19 Второй жесткий диск (SSD)
FPL1-B22 Предусилитель
FPL1-B25 1 дБ шаг для электронного аттенюатора
FPL1-B30 Источник питания постоянного тока 12/24 В
FPL1-B31 Внутренний Lithium-Ion аккумулятор
FPL1-B40 Полоса анализа цифровых сигналов 40 МГц

Опции программные:

FPL1-K7 Измерительный демодулятор АМ/ ЧМ/ φM
FPL1-K9 Поддержка датчиков мощности R&S NRP
FPL1-K30 Измерения КШ и КУ
FPL1-K40 Измерение фазового шума
FPL1-K54 Приложение для измерения ЭМП
FPL1-K70 Приложение для векторного анализа сигналов
FPL1-K70M Анализ нескольких модуляций (требуется К-70)
FPL1-K70P Измерение коэффициента битовых ошибок на основе данных псевдослучайной двоичной последовательности (требуется К-70)

Аксессуары::

FPL1-Z1 Защитная крышка
FPL1-Z2 Мягкая сумка для транспортировки, с прозрачной крышкой
FPL1-Z3 Система ремней для работы «на весу»
FPL1-Z4 Дополнительная Lithium-Ion батарея
FSV-B34 Зарядное устройство для зарядки дополнительных батарей
FPL1-Z6 Стоечный адаптер 19″
FPL1-Z7 Кабель D-Sub для TTL синхронизации

FPL1-K70 — векторный анализ сигналов:

Анализатор R&S FPL1000 осуществляет анализ и демодуляцию сигналов с цифровой модуляцией одной несущей, используя полосу анализа шириной до 40 МГц. Этот прибор окажется удобным для университетов и исследовательских учреждений благодаря своей гибкости в анализе специализированных сигналов. Разработчики устройств и компонентов мобильной связи смогут легко воспользоваться заранее заданными стандартными настройками.
Многочисленные настройки под конкретные стандарты:
► Определяемые пользователем сигнальные созвездия и соответствия
► GSM, GSM/EDGE
► 3GPP WCDMA, EUTRA/LTE, CDMA2000®
► TETRA, APCO25
► Bluetooth®, Zigbee
► DECT, DVB-S2

Поддерживаемые форматы модуляции:

— 2FSK, 4FSK, 8FSK
— MSK, GMSK, DMSK
— BPSK, QPSK, offset QPSK, DQPSK, 8PSK, D8PSK, π/4‑DQPSK,
3π/8-8PSK, π/8-D8PSK
— 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM,
1024QAM, 2048QAM, 4096QAM
— 16APSK (DVB-S2), 32APSK (DVB-S2), 2ASK, 4ASK
— π/4‑16QAM (EDGE), –π/4-16QAM (EDGE)
При анализе сигналов цифровой модуляции анализатор FPL1000 принимает и оцифровывает сигнал, который затем анализируется опцией FPL1-K70.

Программное обеспечение:

Программное обеспечение «FW FPL1000» предназначено для управления режимами работы анализаторов спектра FPL. А также для обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FPL1000» предназначено только для работы с анализаторами спектра R&S FPL и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FPL1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
