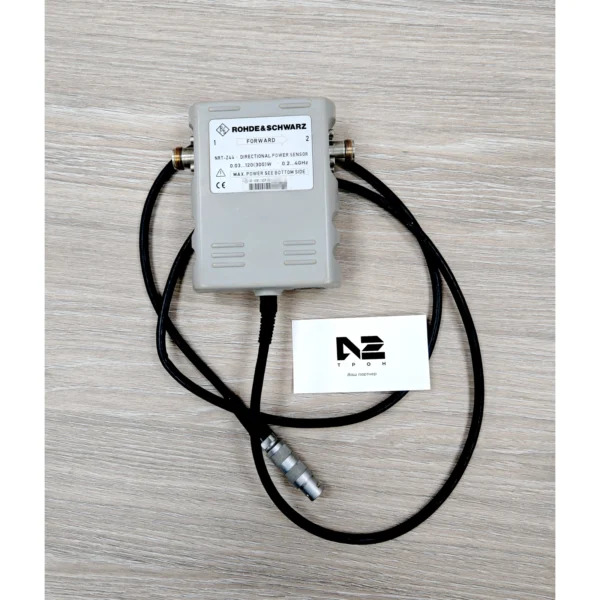

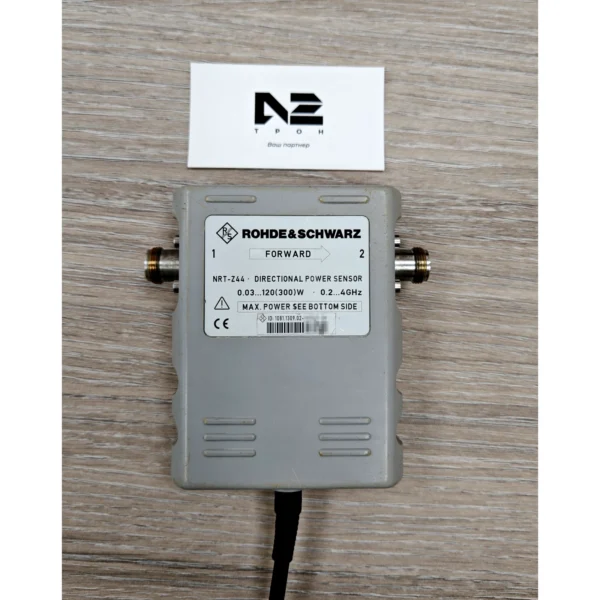

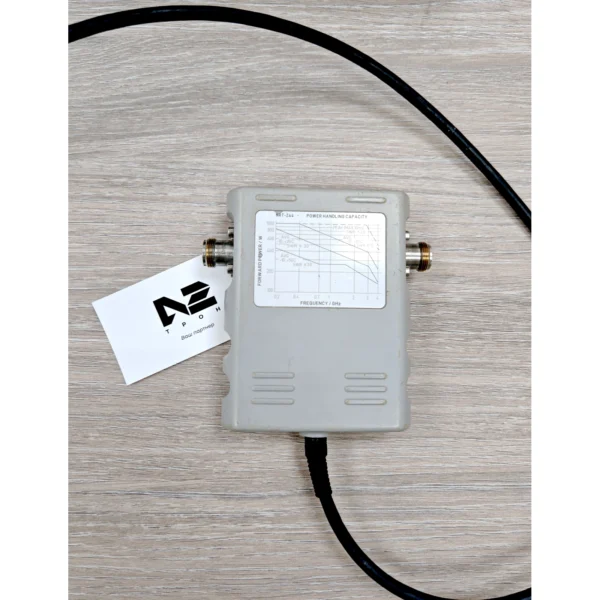

Датчик мощности NRT-Z44, или преобразователь первичный измерительный проходного типа R&S NRT-Z44, относится к направленным датчикам мощности Rohde&Schwarz. Он предназначен для измерений средней и пиковой мощности непрерывных и модулированных СВЧ колебаний, коэффициента стоячей волны в коаксиальном тракте.

Типичные области применения направленных датчиков – установка, обслуживание и мониторинг передатчиков, антенн и ВЧ генераторов.

Преимущества

• Диапазон частот: от 200 МГц до 4 ГГц
• Диапазон мощностей: от 3 мВт до 300 Вт
• Высокая направленность
• Хорошее согласование
• Малое проходное затухание
• Возможность измерения средней и пиковой мощности, а также мощности ВЧ-пакетов

Описание

Преобразователь NRT-Z44 представляет собой двунаправленный ответвитель в коаксиальной линии с волновым сопротивлением 50 Ом. К обоим плечам выпрямителя подключены выпрямляющие полупроводниковые диоды. Один из них предназначен для измерения проходящей к нагрузке мощности, другой для измерения отраженной от нагрузки мощности. Такое включение обеспечивает одновременное измерение мощности проходящей на нагрузку и ее КСВН.

Для отображения результатов измерения датчик мощности может быть подключен:
а) к блокам индикации: R&S NRX или R&S NRT2
б) к другими измерительными приборами Rohde&Schwarz (по интерфейсу USB)
в) к компьютеру по интерфейсу USB

Характерная особенность для Датчик мощности NRT-Z44

Два основных параметра, определяющих точность направленного измерителя мощности – это погрешность измерения и направленность (способность направленного ответвителя разделять прямую и обратную волну). Направленность определяет абсолютное максимальное значение измеряемых потерь на отражение. Потери на отражение в хорошо согласованной нагрузке можно измерить только при достаточно высокой направленности, чем, как раз, и обладают все датчики R&S, имея направленность не менее 25 дБ. Высокая направленность требуется также и для точного измерения мощности на несогласованных нагрузках.

Все направленные датчики R&S имеют несимметричную конструкцию. Т.е. учитывается, что (как правило) отраженная мощность намного меньше проходящей. В этой связи, они подключаются в исследуемую цепь в соответствии с указанным на корпусе направлением.

Краткие характеристики

• Диапазон рабочих частот: от 200 МГц до 4 ГГц
• Диапазон измеряемой мощности: от 3 мВт до 120 Вт (средняя) / 300 Вт (пиковая мощность огибающей)
• КСВ: ≤1.07 (до 3 ГГц) и ≤1.12 (от 3 ГГц до 4 ГГц)
• Проходное затухание: 0.06 дБ (до 1.5 ГГц) и 0.1 дБ (от 1.5 ГГц до 4 ГГц)
• Направленность: 30 дБ (до 3 ГГц) и 26 дБ (от 3 ГГц до 4 ГГц)
• Погрешность измерения: 3.2% от показаний (0.14 дБ) плюс смещение нуля
• Входной разъем: тип N (розетка)
• Выходной разъем: тип N (розетка)
• Габаритные размеры: 120 × 95 × 39 мм
• Вес: 0.65 кг
