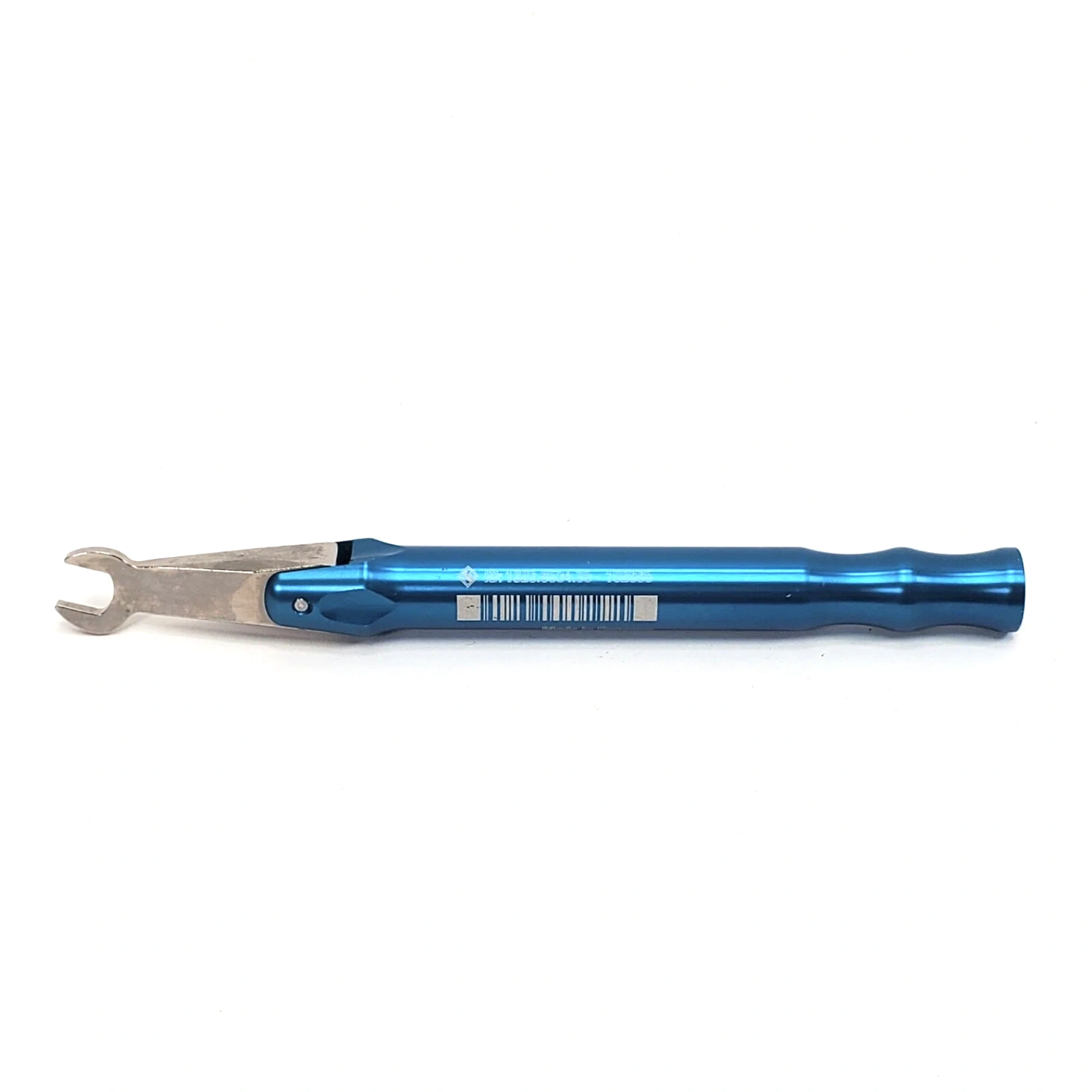

Динамометрический ключ ZN-ZTW (.19)

Динамометрический ключ или тарированный ключ обеспечивает правильное усилие затяжки ВЧ разъема. Высокая точная исполнения ключа и его надежность позволяют предотвратить повреждение разъема, а также повысить качество производства в целом.

Характеристики:
Производитель – Rohde & Schwarz
Тип коннектора — усиленный тип 3.5 мм / 2.92 мм / 2.4 мм / 1.85 мм
Максимальное усилие – 0.9 Н·м

Динамометрический ключ ZN-ZTW (.19)

Описание

Динамометрические ключи или тарированные ключи или как их еще иногда называют ключи моментные.
Динамометрический ключ ZN-ZTW (.19) играет большую роль в лаборатории и на производственной линии в любой компании, занимающейся разработкой или выпуском радиоэлектроники. Используя тарированный ключ ZN-ZTW для соединения, инженеры могут гарантировать, что разъемы правильно затянуты, предотвращая повреждение оборудования и избегая дорогостоящего ремонта. Это простой, но эффективный инструмент, который может значительно повысить надежность и долговечность тестовых установок и измерительных приборов.
Опытные инженеры понимают важность применения надлежащего крутящего момента при сопряжении соединителей. Ведь повреждение соединителя из-за чрезмерного крутящего момента остается одной из наиболее распространенные причины затрат на ремонт оборудования.

Описание:

Крутящий момент представляет собой произведение прикладываемой силы на плечо рычага, к которому она прикладывается. Единица измерения у крутящего момента соответствующая: ньютоны на метры (Н∙м). В американских лабораториях единицы измерения – дюйм-фунт. Чтобы получить ньютон-метры из дюйм-фунтов, умножьте на 0,113.
Для распространенных микроволновых разъемов рабочая группа IEEE 287 разработала рекомендуемые спецификации крутящего момента. Их следует соблюдать, чтобы избежать повреждения дорогостоящего оборудования или ухудшения точности измерений.
Динамометрический ключ ZN-ZTW (.19), при достижении желаемого (настроенного) значение крутящего момента, как бы «ломается» или щелкнет. Инженер получает однозначный сигнал, что разъем затянут до нужного усилия.

Краткие характеристики:

– Размер гайки под ключ: 19 мм
– Тип СВЧ разъема: усиленный тип 3.5 мм / 2.92 мм / 2.4 мм / 1.85 мм
– Максимальный крутящий момент: 0.9 Н·м
– Допустимое отклонение крутящего момента: ±0.1
– Материал головки ключа: никелированный стальной сплав
– Материал рукоятки: анодированный алюминий
– Рабочая температура: 0 °C до +50 °C
– Вес: 0,105 кг

Информация для заказ:

ZN-ZTW (1328.8534.19) Динамометрический ключ 0.9 Н·м, 19 мм

Памятка:

Ключ моментный динамометрический – средство измерений, предназначенное для воспроизведения крутящего момента при нормированной затяжке резьбовых
соединений с установленной погрешностью. Как и любой измерительный прибор, моментные ключи требуют экспериментального определения фактических значений метрологических характеристик. Для достоверности результата измерения необходимо проводить калибровку.
Динамометрический ключ ZN-ZTW рекомендуется производителем к калибровке через каждые 5000 циклов затяжек. Или примерно через 1 один год с момента начала использования, смотря что наступит раньше.
