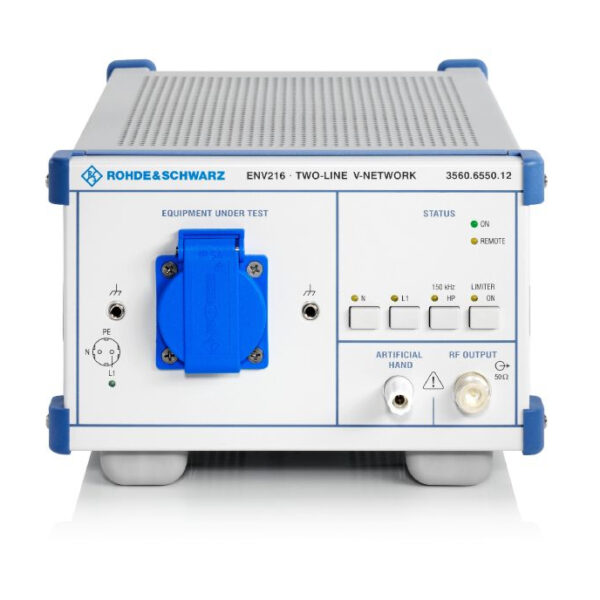

Эквивалент сети ENV216

Двухпроводный V-образный эквивалент сети питания для измерения напряжения помех в испытываемом однофазном оборудовании.
Утвержденный тип средств измерений.

Характеристики:
Производитель – Rohde & Schwarz
Нижняя частота – 9 кГц
Верхняя частота — 30 МГц

Эквивалент сети ENV216

Описание

Эквивалент сети ENV216 является измерительным прибором и предназначен для измерения кондуктивных электромагнитных помех от однофазных устройств в сети питания. Эквивалент сети применяется при испытаниях различных устройств по требованиям электро–магнитной совместимости.

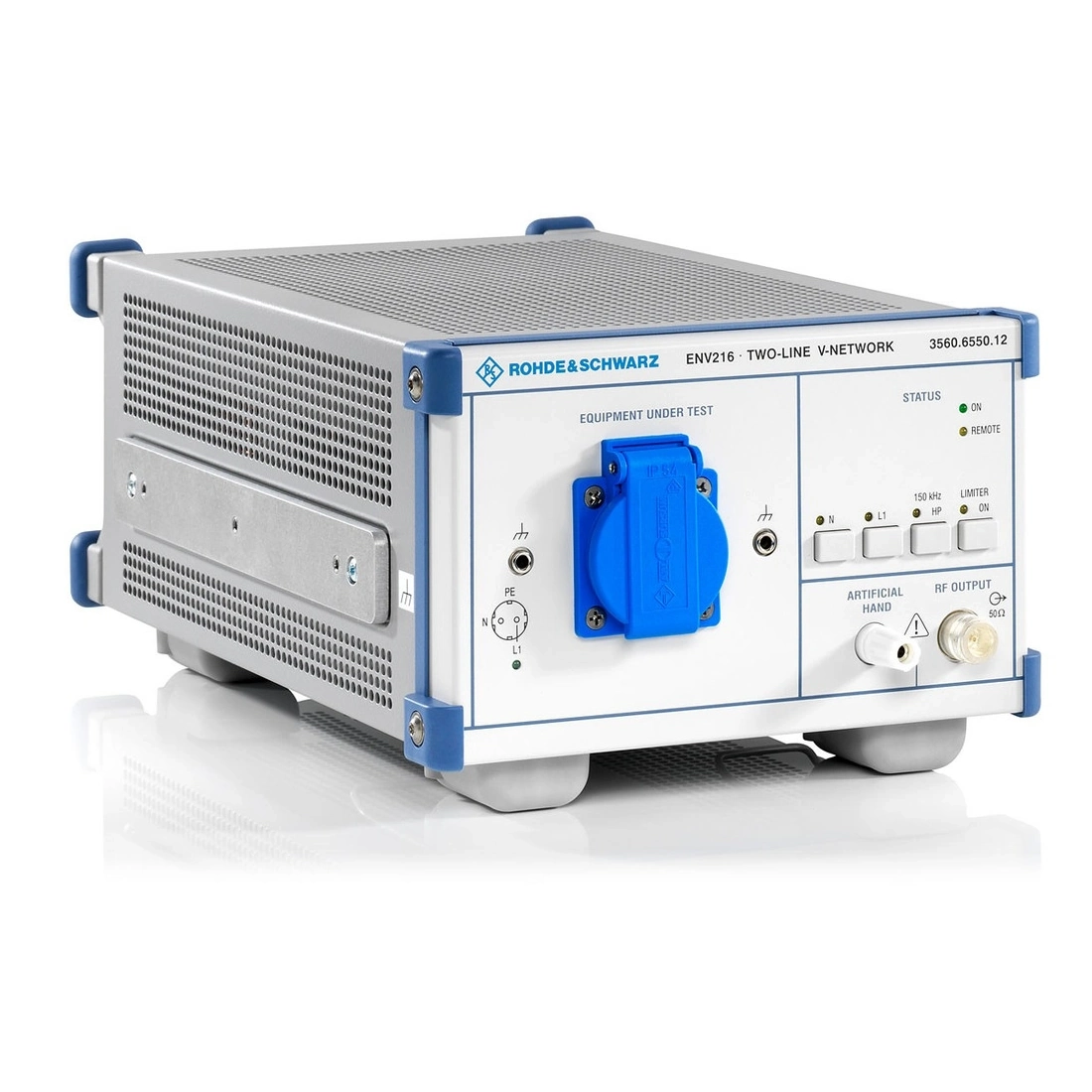

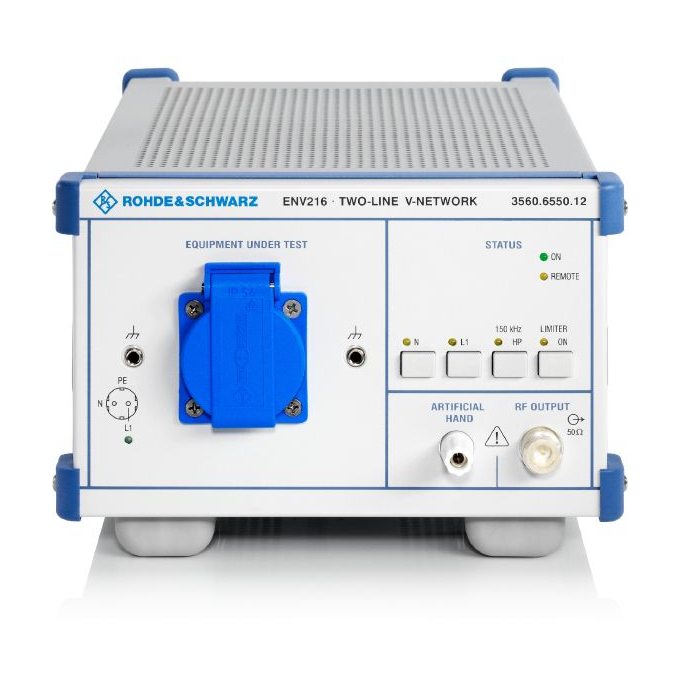

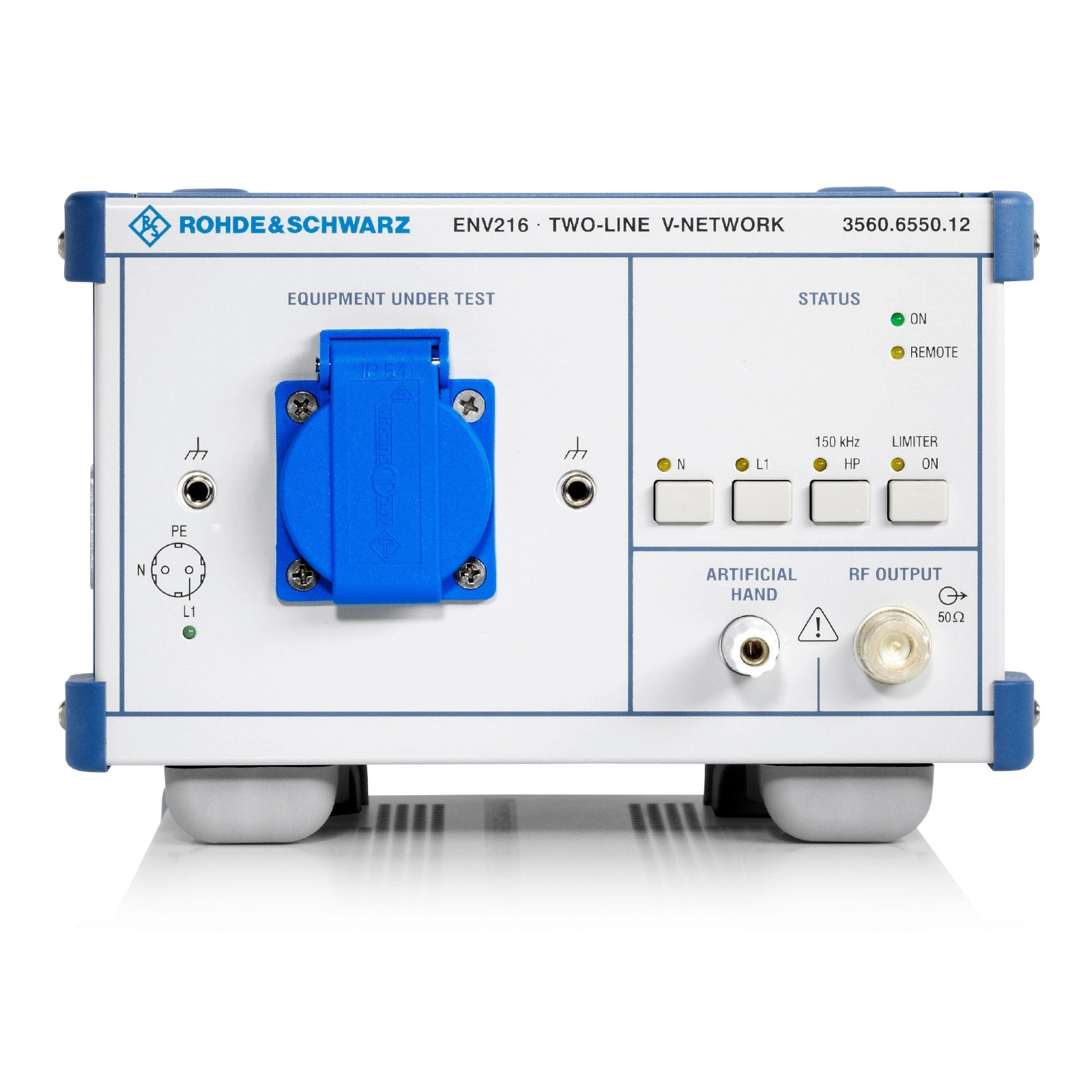

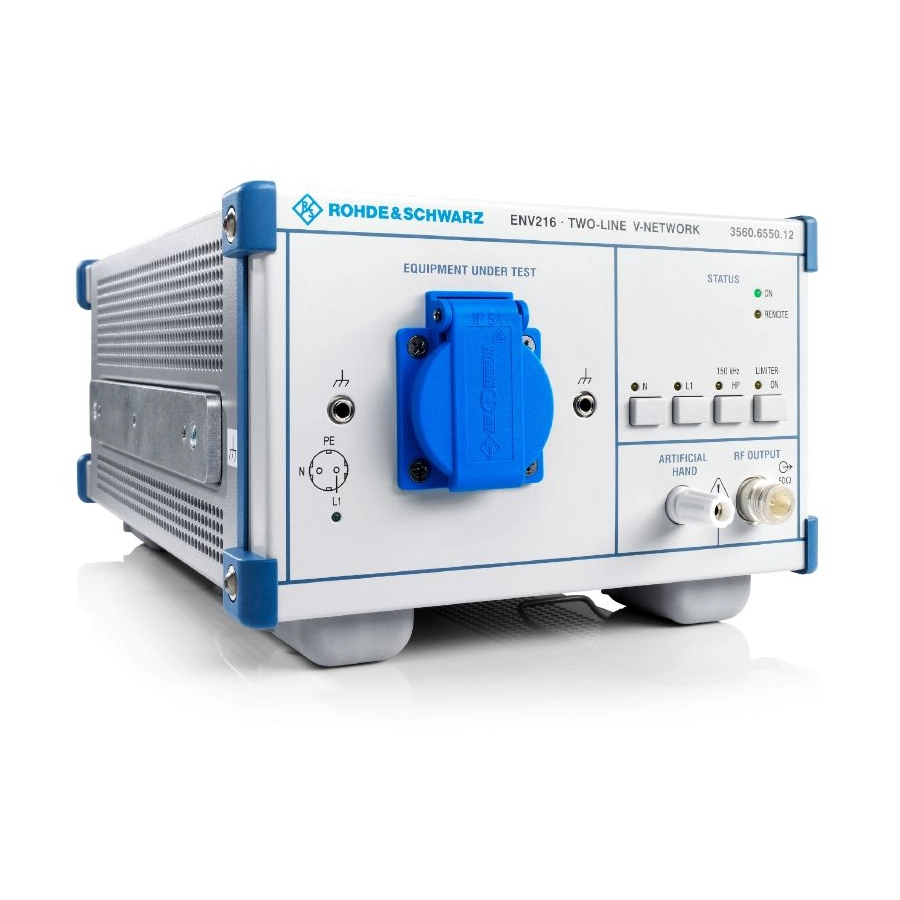

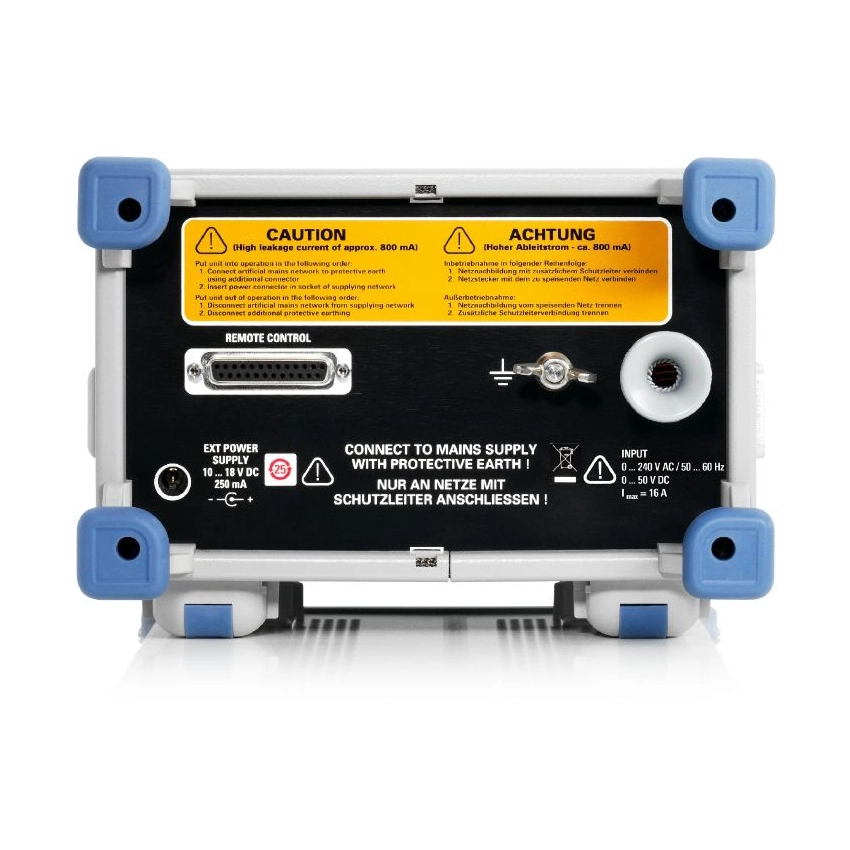

Прибор R&S ENV216 является однофазным V–образным эквивалентом сети. Конструктивно он выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно с использованием TTL уровней.
Принцип работы эквивалента сети заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство – источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс. А также фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).

Описание:

Двухпроводный V-образный эквивалент сети ENV216 соответствует требованиям CISPR 16-1-2 и EN 55016-1-2 для V-образных сетей с имитируемым импедансом (50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц. А также он соответствует стандарту ANSI C63.4 в диапазоне частот от 150 Гц до 30 МГц. Разъем с защитным заземляющим контактом для подключения к испытываемому оборудованию.
Благодаря компактной конструкции и малому весу R&S®ENV216 идеально подходит для частого изменения способа применения, особенно для измерения напряжений помех в однофазном испытываемом оборудовании.

Ключевые особенности:

– Диапазон частот от 9 кГц до 30 МГц
– Предельно допустимая мощность до 16 A
– Имитируемый импеданс (50 мкГн + 5 Ом) || 50 Ом согласно CISPR 16-1-2
– V-образный эквивалент сети питания согласно CISPR, EN, VDE, ANSI, FCC Часть 15 и MIL-STD-461
– Калибровка в соответствии с CISPR 16-1-2

Преимущества:

– Для предотвращения перегрузки измерительного приемника низкочастотными составляющими высокого уровня можно подключить фильтр верхних частот (выше 150 кГц)
– Для обеспечения стандартного импеданса независимо от затухания на входе приемника, R&S ENV216 оснащен аттенюатором 10 дБ
– Встроенный ограничитель импульсов, который можно отключить, защищает вход измерительного приемника от ВЧ-импульсных помех
– Основой V-образного эквивалента сети питания ENV216 являются индуктивности с воздушным сердечником. Также имеется искусственная рука для имитации воздействия руки пользователя при измерении помех.

Краткие характеристики:

– Диапазон рабочих частот: от 9 кГц до 30 МГц
– Коэффициент калибровки: 10 дБ
– Пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне рабочих частот: ± 1 дБ
– Модуль полного входного сопротивления: (5,20 – 50) Ом
– Пределы допускаемой относительной погрешности модуля полного входного сопротивления: ± 20 %
– Аргумент полного входного сопротивления: (0 – 60) º
– Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления: ± 11,5 º
– Параметры электропитания, напряжение переменного тока: 0 – 240 В
– Параметры электропитания, частота: 50 – 60 Гц
– Габаритные размеры: 219 х 147 х 350 мм
– Вес: 5,5 кг

Модели для заказа Эквиванта сети ENV216:

– (3560.6550.12) Модель для Германии, России, Финляндии (Schuko коннектор)
– (3560.6550.13) Модель для Великобритании, Малайзии
– (3560.6550.14) Модель для Франции, Бельгии
– (3560.6550.15) Модель для США, Канады, Японии

Опции:

– EZ-21 (1107.2087.03) Кабель управления, 3 м
– EZ-21 (1107.2087.10) Кабель управления, 10 м

Дополнительная информация

Брошюра Измерительные решения Rohde&Schwarz для ЭМС
