Измерительный приемник ESW26

Измерительный приемник электромагнитных помех. Исключительные высокочастотные характеристики и уникальные возможности измерений. Данный приемник отвечает самым высоким требованиям сертификационных измерений согласно стандартам CISPR, EN, MIL-STD-461, DO-160, FCC и т.д., а так же российским стандартам ГОСТ, ГОСТ Р и ГОСТ РВ.
Утвержденный тип средств измерений.

Характеристики:
Производитель – Rohde & Schwarz
Нижняя частота – 1 Гц
Верхняя частота — 26.5 ГГц

Измерительный приемник ESW26

Описание

Измерительный приемник ESW26 предназначен для измерений параметров индустриальных радиопомех по ГОСТ Р 51318.16.1.1-2007, а также параметров спектра радиотехнических сигналов.
Принцип действия приемника измерительного ESW26 Rohde&Schwarz основан на методе последовательного и параллельного анализа сигнала. Приемник представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник, который отображает амплитуду спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех ESW26 оснащен переключаемыми преселекторами. Приемник имеет режимы частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторам на цифровых микросхемах. А также временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами. Детекторы имеют характеристики взвешивания, обеспечивающие измерение радиопомех при испытаниях на электромагнитную совместимость.
Измерительный приемник ESW26 обеспечивает сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре. Также приемник позволяет проводить анализ спектра радиотехнических сигналов в реальном масштабе времени.

Измерение помех в соответствии с требованиями стандартов:

– Сертификационные измерения
– Соответствующие стандартам измерения ЭМП в режиме анализатора спектра

Измерительный приемник ESW26

предназначен для проведения стандартизованных сертификационных измерений ЭМП, например, в автомобилестроении, аэрокосмической и оборонной областях. К числу его достоинств относится очень широкий динамический диапазон и высокая чувствительность благодаря низкому уровню собственных шумов.
Функцию предварительной селекции, реализованной в R&S ESW, дополняют фильтры высоких частот от 150 кГц и 2 МГц, а также узкополосные режекторные фильтры для диапазонов частот 2,4 ГГц и 5,8 ГГц. Благодаря этому работа устройств, использующих технологии Bluetooth® и WLAN, не влияет на динамический диапазон прибора. Это позволяет обнаруживать даже самые незначительные помехи за пределами этих диапазонов. В стандартную комплектацию ESW входит встроенная функция сканирования во временной области на базе БПФ (FFT).
Измерения, для которых ранее требовались минуты или даже часы, теперь выполняются буквально в считанные секунды. Также можно одновременно выполнять измерения при помощи двух CISPR-детекторов (например, квазипикового и среднего значения). Это позволяет еще в два раза сократить время измерения.

Основные характеристики:

– Частотный диапазон от 1 Гц до 26.5 ГГц
– Полное соответствие последним редакциям стандартов CISPR 16-1-1, ANSI C63.2, MIL-STD-461 и FCC
– Соответствие российским стандартам измерения электромагнитных помех по ГОСТ, ГОСТ Р и ГОСТ РВ
– Наиболее широкий динамический диапазон и высочайшая точность для самых сложных сертификационных измерений
– Невероятно высокая скорость измерений благодаря сканированию во временной области на основе БПФ (time domain scan)
– Фильтры предварительной селекции с подключаемыми высокочастотными и узкополосными режекторными фильтрами
– Измерительный приемник и анализатор спектра в одном приборе (опционально)
– Анализ спектра в режиме реального времени (опционально) с шириной полосы анализа 970 МГц и функцией спектрограммы
– Мультиоконный режим отображения различных измерений на одном экране (MultiView) для наглядности и удобства

Сертификационные измерения:

Основным назначением измерительного приемника R&S ESW является проведение сертификационных измерений в соответствии с требованиями стандартов по ЭМС.
Такие измерения накладывают чрезвычайно высокие требования на измерительное оборудование, которое должно корректно определять и анализировать все возникающие сигналы помех. Сюда входят импульсные, синусоидальные, а также модулированные и иные изменяющиеся сигналы.
Встроенная функция предварительной селекции, предусилитель 20 дБ и входной каскад с высокой степенью линейности АЧХ обеспечивают соответствие ESW требованиям коммерческих и военных стандартов, таких как CISPR, EN, ETS, ANSI, FCC, VCCI, MIL-STD-461 и DO-160; а так же ГОСТ, ГОСТ Р и ГОСТ РВ.

Особенности:

ESW оснащен следующими типами детекторов: квазипиковым, среднеквадратическим с усреднением (с заданной постоянной времени) и CISPR-детектором среднего значения, а также обычными пиковыми (мин. и макс.), среднеквадратическими детекторами и детекторами среднего значения и функцией распределения вероятности амплитуд (APD). Все это позволяет приемнику соответствовать самому последнему изданию базового стандарта CISPR 16-1-1.
Измерительный приемник ESW26 обеспечивает соответствующие полосы пропускания по уровню -6 дБ для измерений ЭМП: 200 Гц, 9 кГц, 120 кГц и 1 МГц для частот выше 1 ГГц и импульсных сигналов. Дополнительно доступны полосы пропускания по уровню -6 дБ, задаваемые с десятичными шагами от 1 Гц до 10 МГц для проведения измерений в соответствии с требованиями стандартов MIL-STD-461, DO-160, ГОСТ РВ 6601-002 и рекомендациями ICNIRP по предельному уровню излучения.

Краткие технические характеристики:

– Диапазон частот от 1 Гц до 26.5 ГГц
– Полосы пропускания:
по уровню -3 дБ: от 1 Гц до 10 МГц
по уровню -6 дБ (ЭМС-фильтры): 1 Гц, 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц
– Детекторы: макс. пик, мин. пик, квазипиковый, среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (CISPR среднего значения), среднеквадратического значения с усреднением (CISPR среднеквадратического значения)
– Точка компрессии 1 дБ: f ≤ 3 ГГц, +15 дБм (ном.)
– Отображаемый средний уровень шума (DANL): < –165 дБм (тип. –168 дБм) для частот 1 МГц ≤ f < 1 ГГц
– Количество точек трассы:
в режиме анализатора спектра: до 200 001
в режиме измерительного приемника: до 10 000 000
– Суммарная погрешность измерений: 0,27 дБ
– Габариты: 462 х 240 х 504 мм
– Вес: 22,1 кг

Режим анализатора спектра:

Измерительный приемник ESW26 представляет собой не только измерительный приемник, но и полноценный анализатор спектра.
Наряду с диагностикой высокочастотных помех в режиме анализа спектра с включенным преселектором имеется возможность измерения ЭМП в ходе разработки изделия в соответствии с требованиями стандартов.
Для проведения целевого анализа на частотах помеховых сигналов имеются настраиваемые маркеры. Маркеры могут быть связаны с взвешивающим CISPR-детектором для проведения непосредственного сравнения с предельными значениями. Спектр также может быть отображен по логарифмической оси частот, что упрощает проведение анализа результатов измерения по всему частотному диапазону и позволяет отображать предельные линии в соответствии со стандартами. Критические частоты отображаются в списке пиков и могут быть использованы для проведения оперативного сравнения сигналов ЭМП с предельными линиями в соответствии с требованиями стандартов.

Функция спектрограммы:

R&S ESW предоставляет функцию спектрограммы во всех режимах работы, позволяющую пользователям выполнять анализ характеристик сигналов помехи во временной области. Каждая составляющая спектра представлена в виде горизонтальной линии, при этом разным уровням соответствуют различные цвета. Запись выполняется непрерывно с глубиной памяти захвата до 100.000 спектров.

Режим послесвечения (спектральная гистограмма):

В режиме послесвечения измерительный приемник ESW26 сохраняет непрерывный спектр в виде отдельной диаграммы. Цвет каждой точки указывает на частоту (вероятность) появления отдельного значения амплитуды на определенной частоте спектра. Часто встречающиеся сигналы, например, отображаются красным цветом, а спорадические сигналы — синим.
Если сигнал с определенными амплитудой и частотой больше не появляется, соответствующая точка исчезает с отображения по истечении заданного пользователем периода послесвечения (от 0 до 8 сек.). Это позволяет пользователям с легкостью выявлять кратковременные импульсные помехи на фоне непрерывных сигналов.

Программное обеспечение:

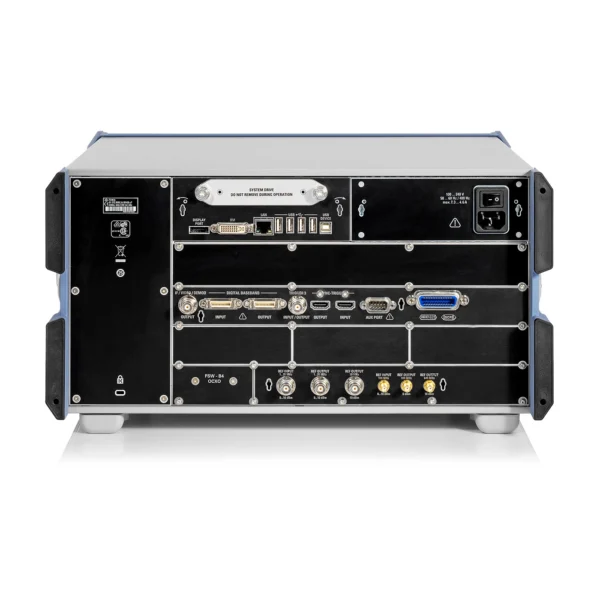

Конструктивно ESW26 выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей. Для работы в составе автоматизированных систем приемник обеспечивает подключение по интерфейсам GPIB, LAN. Прибор управляется программным обеспечением FW ESW.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик приемника измерительного ESW26 за пределы допускаемых значений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Аппаратные опции:

– ESW-B4 Прецизионный эталон частоты OCXO
– ESW‑B8E Полоса разрешения ПЧ до 40 МГц
– ESW‑B8 (1325.1474.26) Полоса разрешения ПЧ до 80 МГц
– ESW-B10 Внешнее управление генератором
– ESW-B18 Запасной твердотельный накопитель (съемный жесткий диск)
– ESW‑B21 (1331.6945.26) Выходы LO/IF (ГЕТ/ПЧ) для внешних смесителей
– ESW-B24 (1328.4980.26) ВЧ предусилитель, от 150 кГц до 26.5 ГГц
– ESW-B33 Система защиты от записи на USB-накопители
– ESW‑B350 Полоса анализа БПФ (FFT) 350 МГц, полоса анализа реального времени 170 МГц
– ESW‑B350R Полоса анализа БПФ (FFT) 350 МГц, полоса анализа реального времени 350 МГц
– ESW‑B1000 Полоса анализа БПФ (FFT) 970 МГц, полоса анализа реального времени 170 МГц
– ESW‑B1000R Полоса анализа БПФ (FFT) 970 МГц, полоса анализа реального времени 970 МГц

Программные опции:

– ESW‑K7 Анализ аналоговой модуляции АМ/ЧМ/ФМ
– ESW-K33 Система защиты от записи на внутренний жесткий диск
– ESW-K55 Анализ в реальном масштабе времени
– ESW‑K55E Спектрограмма реального времени для измерений интерференции, полоса 170 МГц
– ESW‑K55R Спектрограмма реального времени для измерений интерференции, полоса 970 МГц
– ESW‑K58 Функция многоканального измерения ADP (тестирование амплитудной функции)
– ESW‑K59 Анализ кратковременных помех согласно стандарту CISPR 14-1 (Click rate analyzer)

Внешнее дополнительное ПО для измерений ЭМС:

– ELEMI-E Базовое ПО для измерения ЭМП
– ELEMI-EA Расширенное ПО для измерения ЭМП
– ELEMI-EAS Расширенное ПО для измерения ЭМП для автоматических измерительных систем

Дополнения:

– ZZF-511 Передняя защитная крышка, 5 HU
– ZZA-KN5 19″ стоечный адаптер
