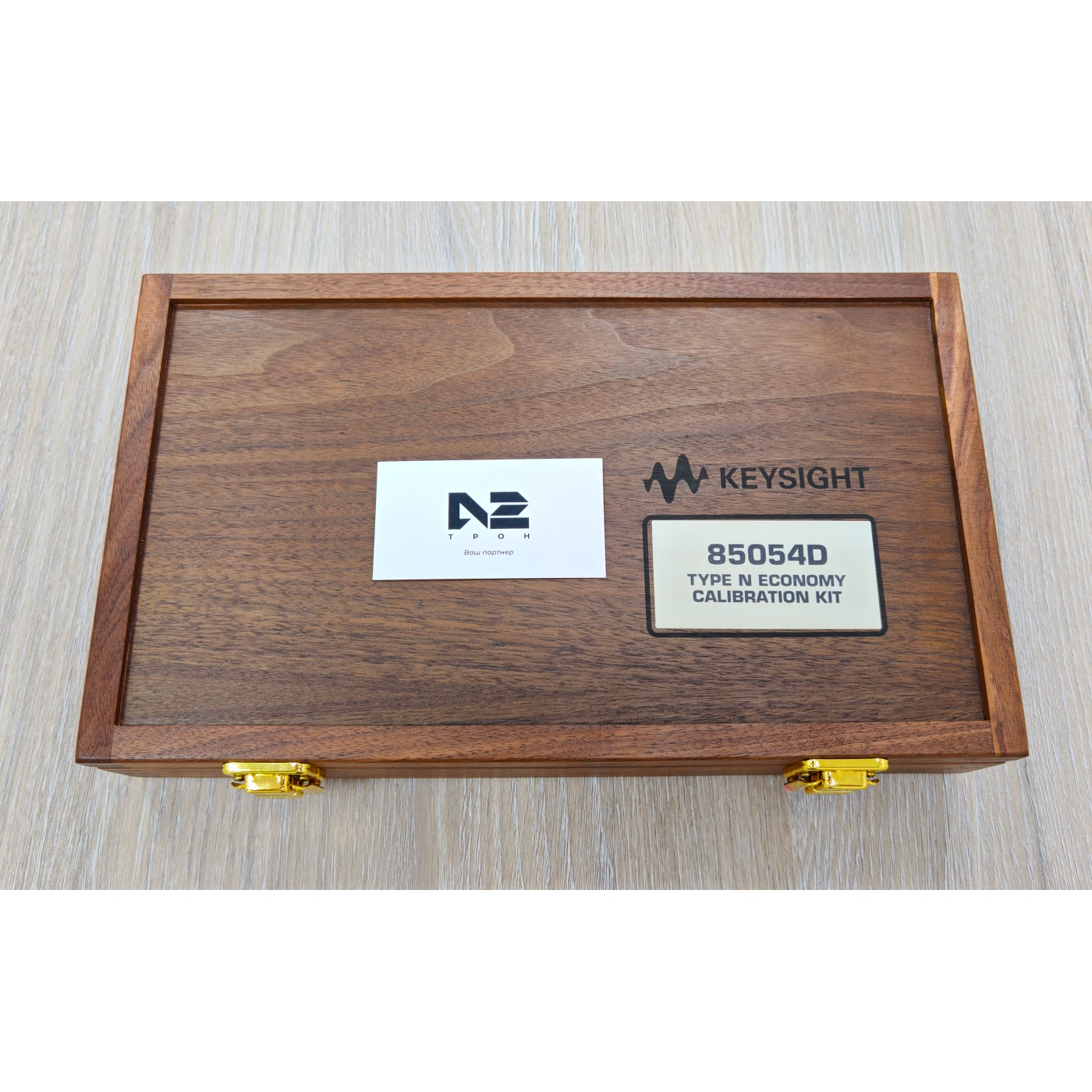

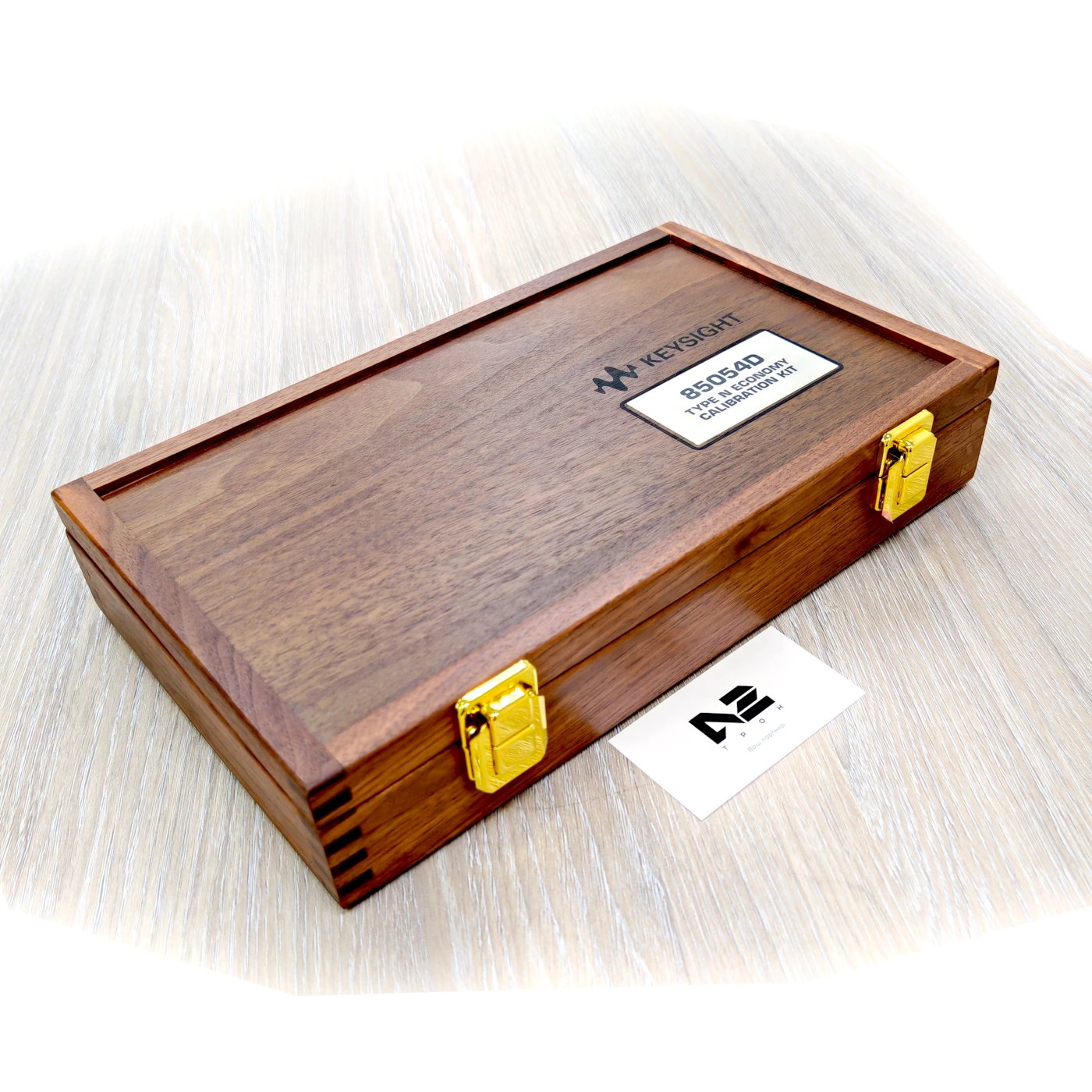

Калибровочный набор 85054D Keysight

Калибровочный набор 85054D Keysight предназначен для настройки и повышения точности измерений S‑параметров с использованием векторных анализаторов цепей. Его используют для выполнения механической калибровки измерительного тракта методом SOLT — Short, Open, Load, Thru, то есть с применением эталонов короткого замыкания, холостого хода, согласованной нагрузки и прямого соединения.

Набор специально разработан для характеризации и компенсации систематических погрешностей измерительного тракта в интерфейсе Type-N (50 Ом) в диапазоне частот от постоянного тока (DC) до 18 ГГц.

Это оптимальный выбор для производственных линий, сервисных центров и лабораторий, которым требуется гарантированная достоверность измерений S-параметров без переплаты за избыточные высокочастотные характеристики.

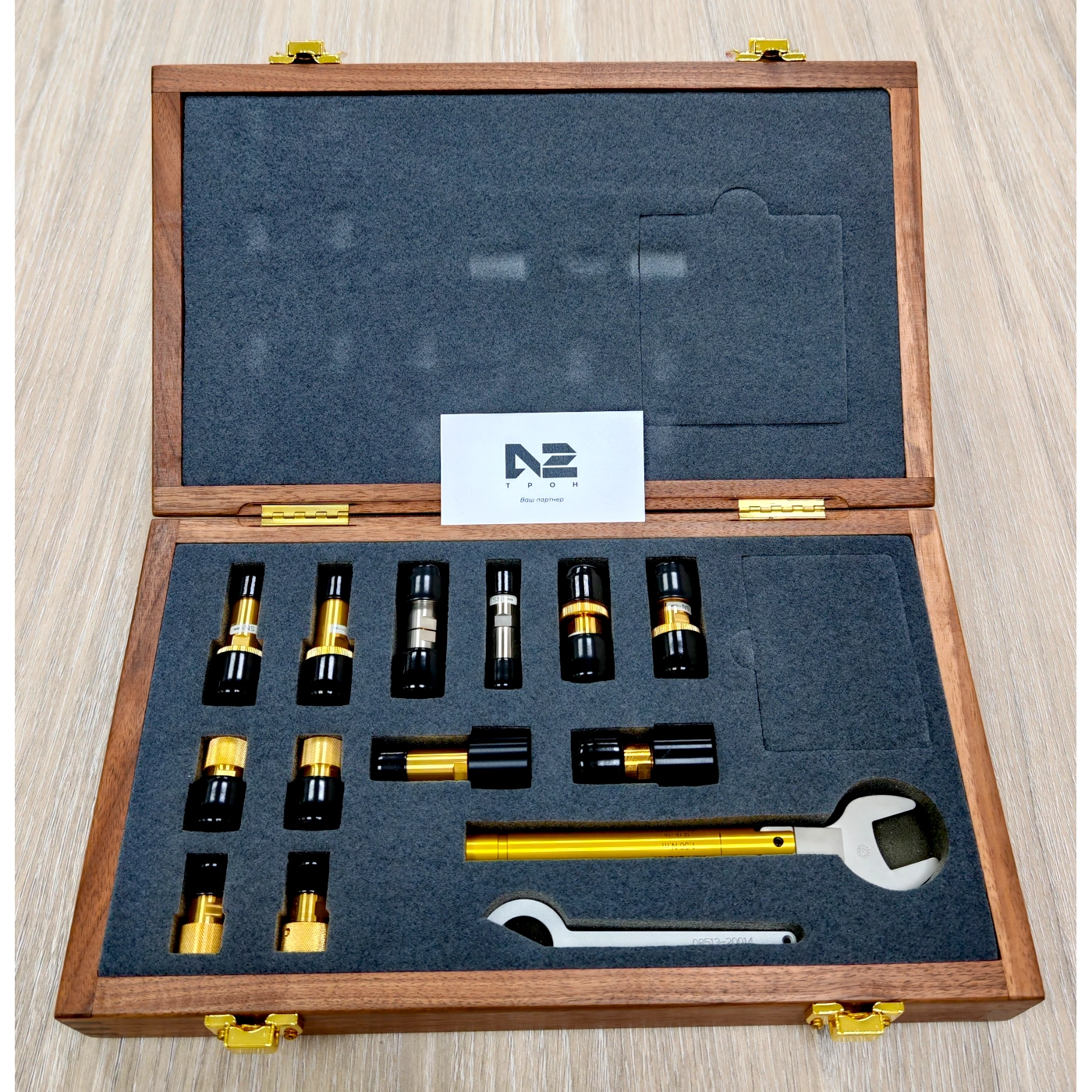

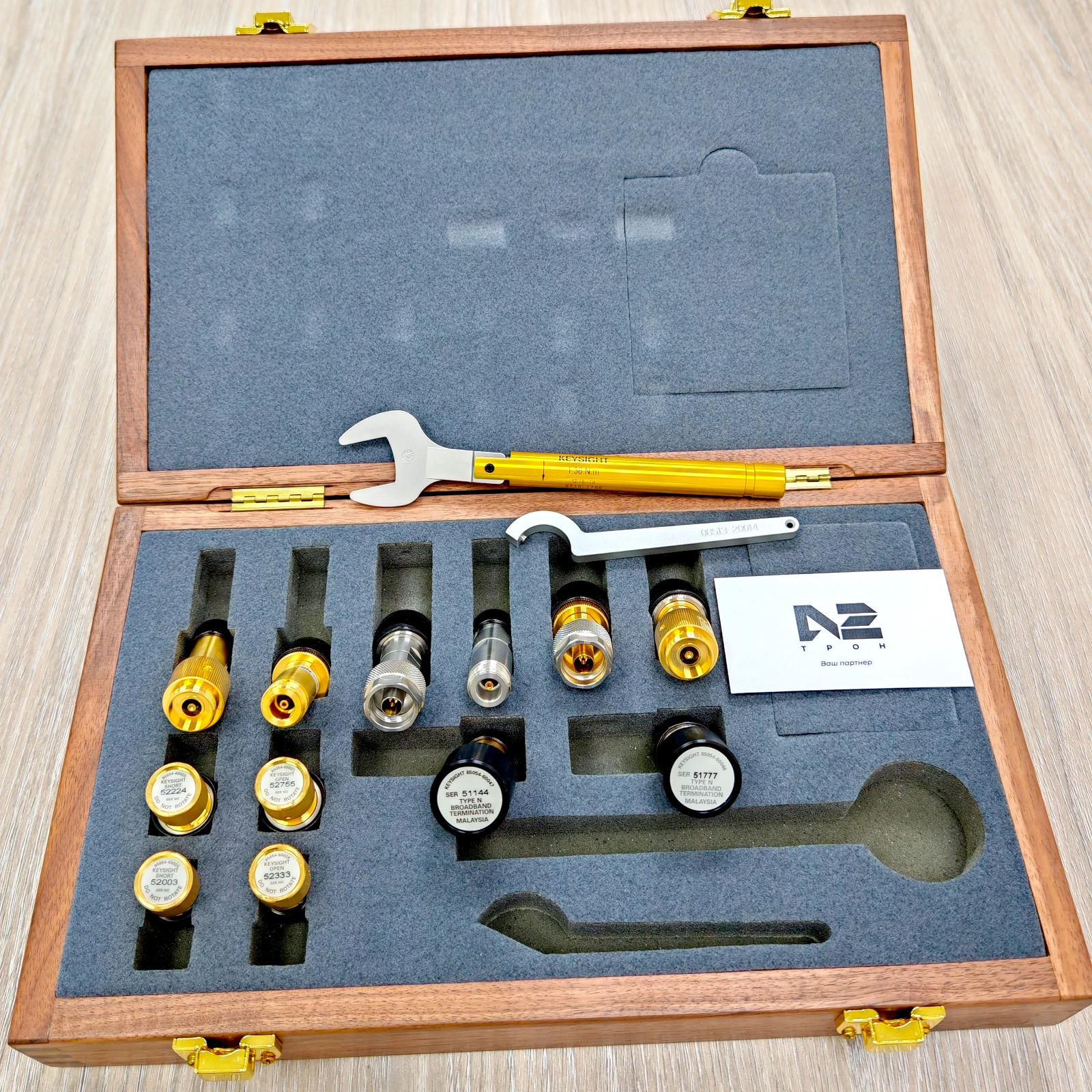

Состав набора 85054D

Калибровочный набор 85054D Keysight содержит:

• эталоны холостого хода и короткого замыкания с электрическим выносом, а также широкополосные согласованные нагрузки;
• четыре переходника с разъёма типа N на разъём 7 мм;
• два переходника с разъёма типа N на разъём типа N;
• динамометрический ключ размером 3/4 дюйма с моментом затяжки 135 Н·см (12 фунт‑дюймов) для разъёмов типа N;
• специальный гаечный ключ.

Ключевые особенности

• Рабочий диапазон частот: от постоянного тока (DC) до 18 ГГц.
• Полноценная двухпортовая калибровка: Включает полный набор прецизионных эталонов (Short, Open, Load, Thru), необходимых для выполнения полной двухпортовой калибровки (Full two-port calibration).
• Универсальность подключения: В комплекте поставляются адаптеры для смены полярности (gender) тестового порта, что избавляет от необходимости докупать переходники отдельно.
• Безопасность оборудования: Включает специализированные динамометрические ключи для обеспечения правильного момента затяжки, защищая дорогостоящие разъемы анализатора от механического повреждения.

Калибровочный набор 85054D Keysight позиционируется как «экономичный механический калибровочный набор» (Economy Mechanical Calibration Kit), однако он изготовлен с соблюдением строгих инженерных стандартов компании Keysight. Прецизионные калибровочные меры обеспечивают стабильность электрических параметров и высокую повторяемость результатов от сочленения к сочленению.

Наличие в комплекте адаптеров для смены полярности разъема делает этот набор по-настоящему универсальным «готовым к работе» решением (plug-and-play) для тестовых стендов с интерфейсом Type-N. Это сокращает время подготовки к измерениям и минимизирует риски использования несовместимых сторонних переходников.

Области применения

• Калибровка векторных анализаторов цепей с портами Type-N (50 Ом) перед проведением измерений.
• Входной и выходной контроль качества СВЧ-компонентов: коаксиальных кабелей, разъемных соединений, фильтров, делителей мощности и аттенюаторов.
• Учебные и сертификационные лаборатории, где требуется надежное, долговечное и экономически обоснованное измерительное решение.

Принцип работы

В процессе калибровки оператор последовательно подключает к измерительному порту анализатора предусмотренные эталоны. Прибор измеряет их отклик и рассчитывает параметры измерительного тракта. Полученные данные затем используются для математической коррекции последующих измерений.

Для получения стабильных результатов необходимо:

• использовать чистые и исправные соединители;
• не допускать механической нагрузки на ВЧ‑разъёмы;
• соблюдать рекомендованный момент затяжки;
• выполнять калибровку непосредственно в плоскости измерения;
• учитывать температурные условия и стабильность кабелей;
• хранить эталоны в защищённом от пыли, влаги и механических повреждений месте;
• выполнять калибровку в соответствии с руководством по эксплуатации анализатора цепей.

Технические характеристики Калибровочный набор 85054D Keysight

• Частотный диапазон: от 0 Гц (DC) до 18 ГГц
• Тип разъема: тип N, 50 Ом
• Конфигурация: Open, Short, Load, Through
• Фазовая погрешность (Open):
  18 ГГц: ±1.5°
• Фазовая погрешность (Short):
  18 ГГц: ±1.0°
• Возвратные потери нагрузки (Load Return Loss):
  0 – 2 ГГц: ≥ 40 дБ
  0 – 8 ГГц: ≥ 36 дБ
  8 – 18 ГГц: ≥ 34 дБ
• Максимальная мощность для нагрузки: 0.5 Вт
• Рекомендуемый момент затяжки: 136 Н·см
• Рабочая температура: от +20 °C до +26 °C

Рекомендация по эксплуатации

Для сохранения заявленной точности и продления срока службы как калибровочного набора, так и тестовых портов вашего анализатора, настоятельно рекомендуется использовать только входящий в комплект динамометрический ключ при каждом сочленении разъемов.

Природа ошибок измерений

В векторном анализе цепей все погрешности делятся на две категории: случайные и систематические. Случайные ошибки непредсказуемы и не поддаются точному прогнозу. Систематические, напротив, являются повторяющимися и возникают из-за физических особенностей измерительного тракта: рассогласования импеданса, неравномерности частотной характеристики системы или паразитных утечек сигнала.

Именно систематические ошибки вносят наибольший вклад в общую погрешность СВЧ-измерений. Для борьбы с ними применяется векторная коррекция ошибок. Это процесс математической компенсации систематических погрешностей, который состоит из двух этапов: калибровки (определения характеристик ошибок) и последующей математической коррекции результатов измерений.

Процесс калибровки

Калибровка измерений — это процедура, в ходе которой математически вычисляется модель систематических ошибок анализатора. На основе измерений «эталонных» устройств (калибровочных мер) прибор рассчитывает массив векторных коэффициентов. Это позволяет установить идеальную плоскость отсчета с нулевым фазовым сдвигом, нулевым отражением и известным импедансом.

Существует множество методов калибровки (например, классический SOLT — Short/Open/Load/Thru), которые выбираются в зависимости от типа тестируемого устройства (1-порт, 2-порта или многопортовое) и требуемой точности. Итоговая точность измерений напрямую зависит от стабильности оборудования, точности математической модели калибровочных мер и выбранного алгоритма коррекции.

Калибровочные наборы (Calibration Kits)

Механический калибровочный набор представляет собой комплект физических устройств (эталонов), чьи амплитудные и фазовые характеристики точно известны и задокументированы в зависимости от частоты. Эти эталоны сгруппированы в классы для использования в различных алгоритмах калибровки.

Компания Keysight поставляет механические калибровочные наборы для широкого спектра интерфейсов. В линейку входят коаксиальные разъемы (1 мм, 1.85 мм, 2.4 мм, 3.5 мм, 7 мм, 7-16, а также 50- и 75-омные разъемы типов N и F) и прямоугольные волноводы (диапазоны от WR-90 до WR-10). Важно отметить, что один калибровочный набор может поддерживать сразу несколько методов калибровки.
