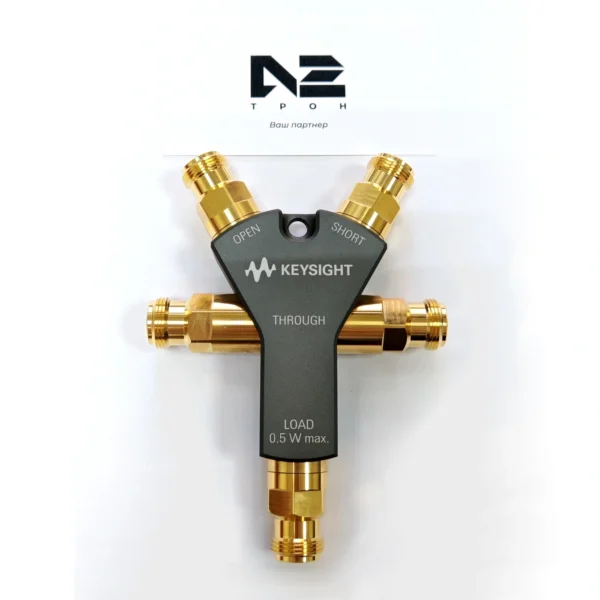

Калибровочный набор 85519A Keysight

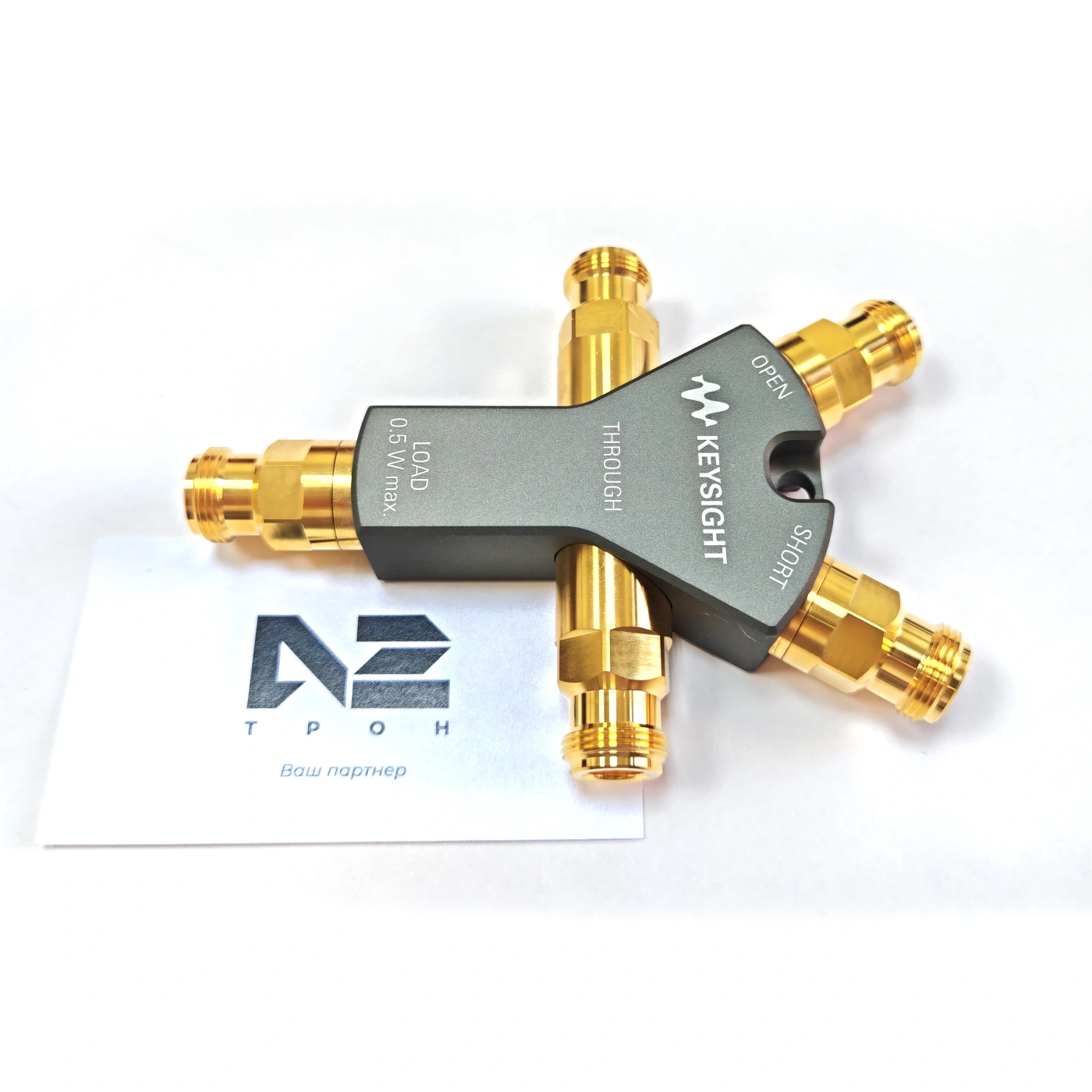

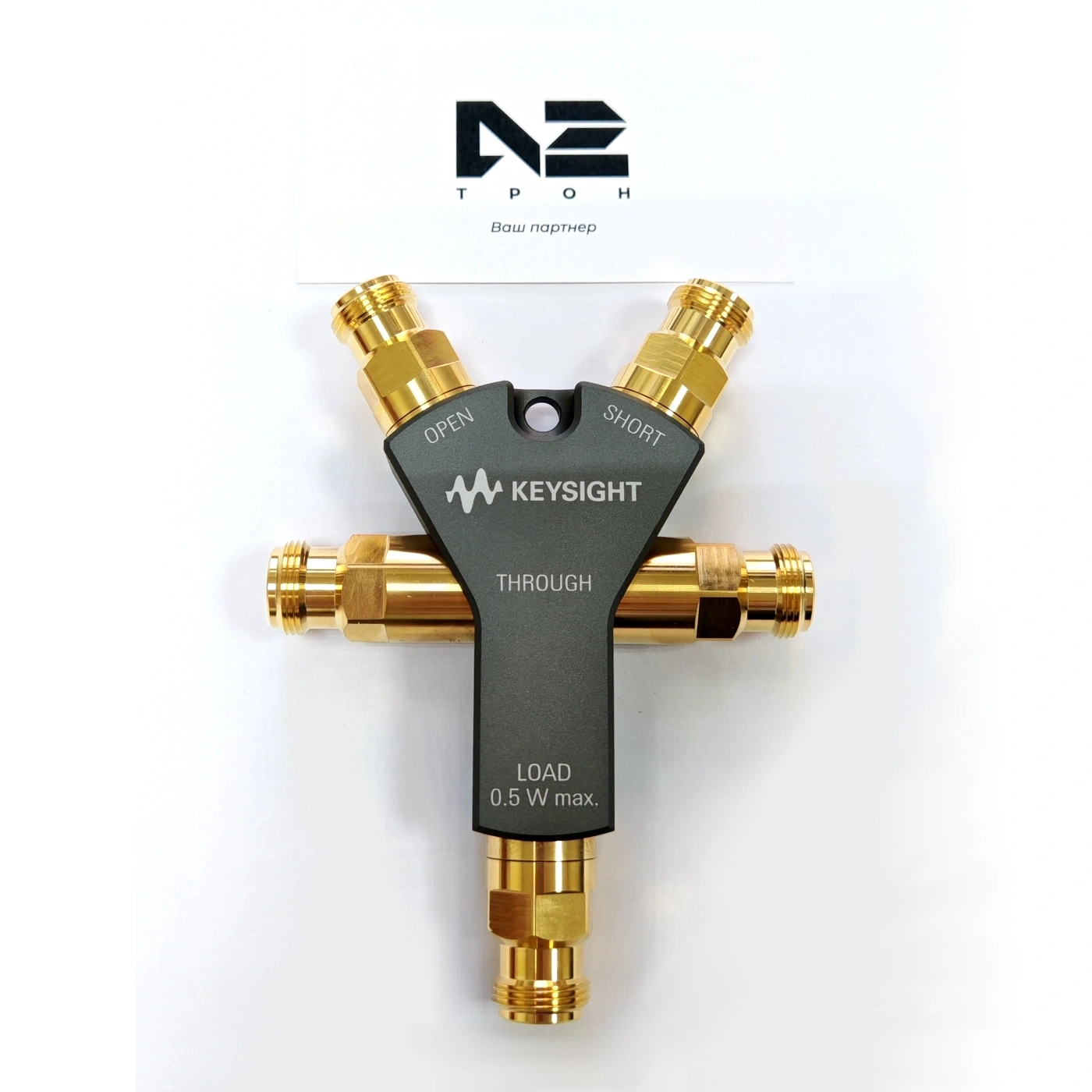

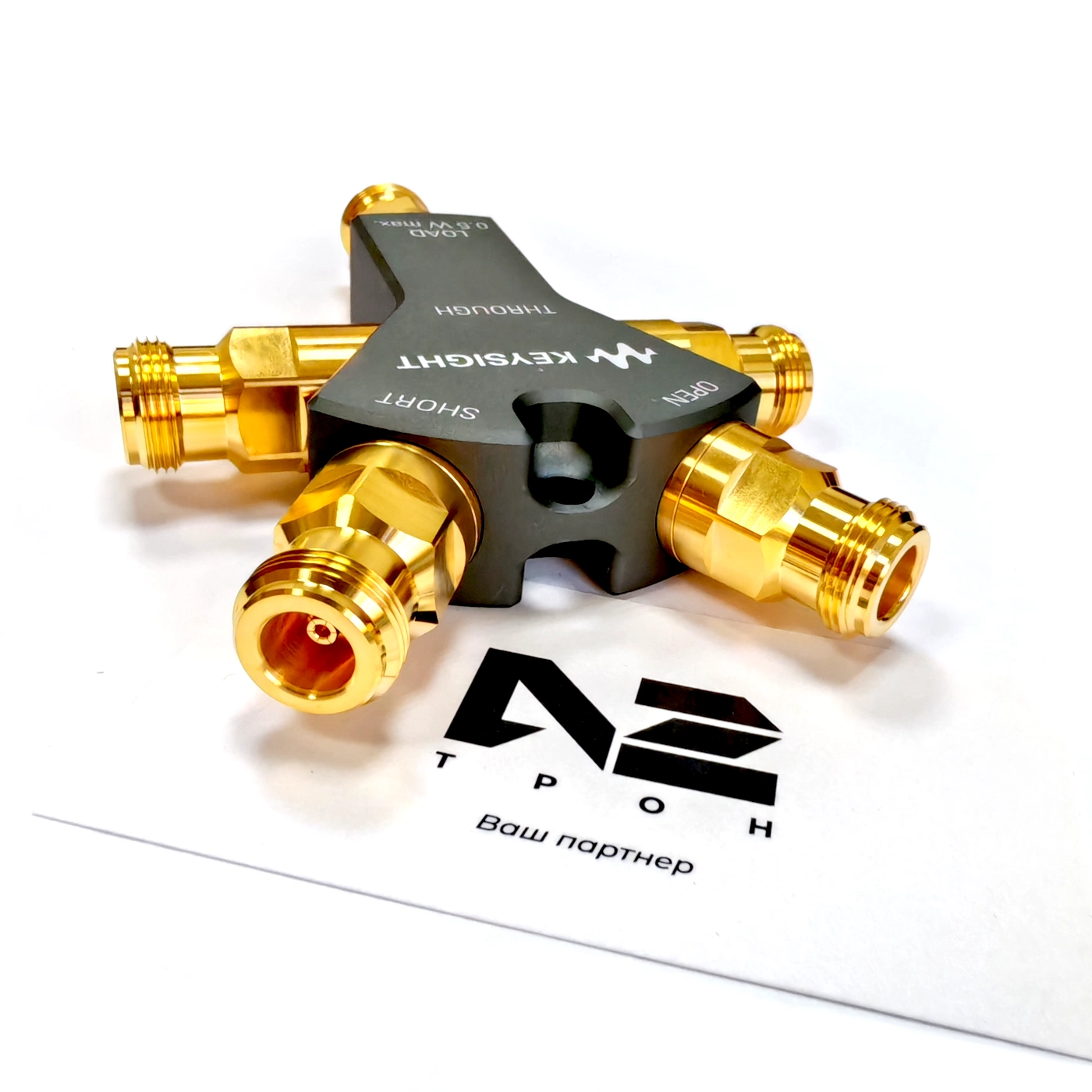

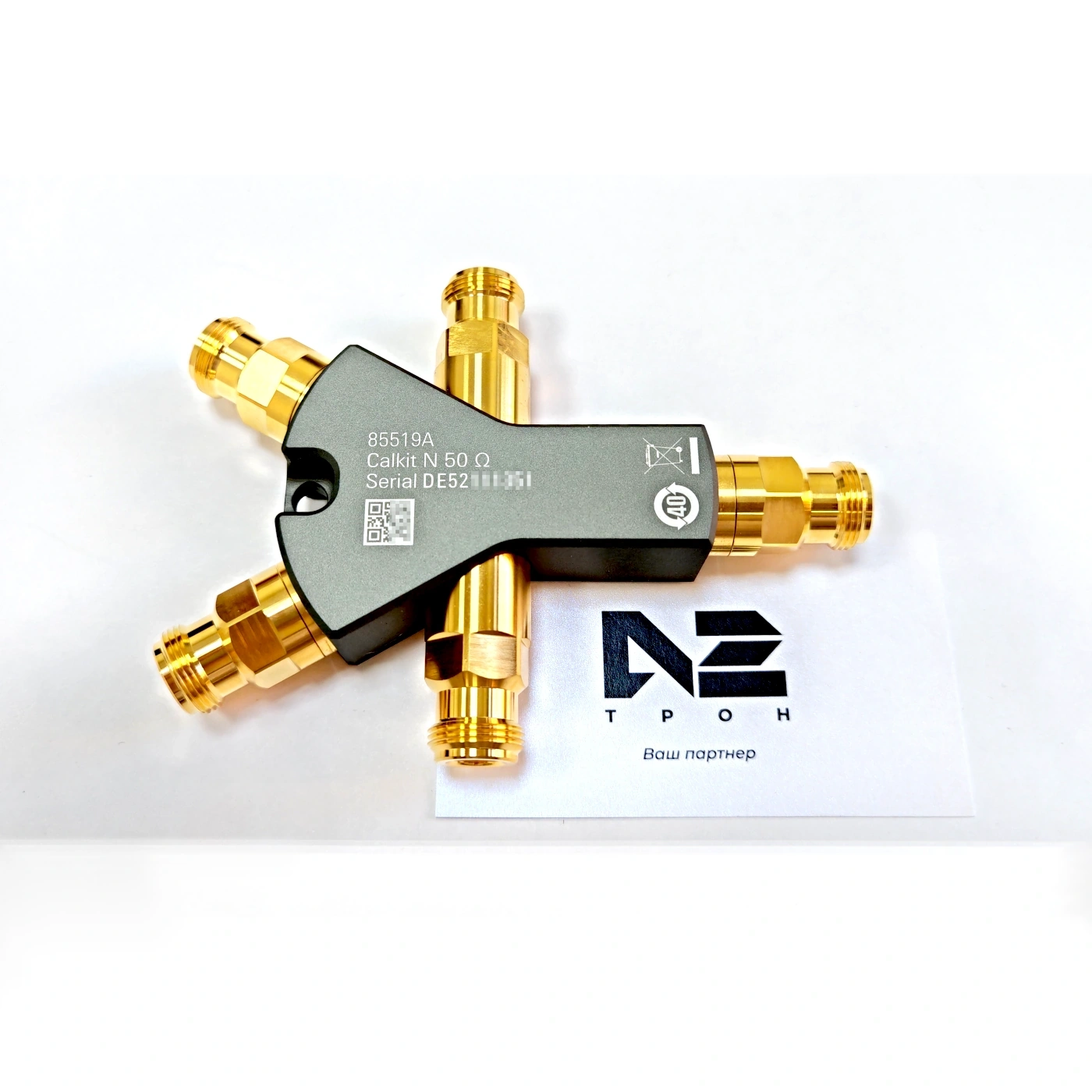

Калибровочный набор 85519A Keysight представляет собой компактный механический модуль формата «4-в-1». Он объединяет в одном корпусе прецизионные меры «Холостой ход» (Open), «Короткое замыкание» (Short), «Нагрузка» (Load) и «Сквозное соединение» (Through). Набор предназначен для высокоточной калибровки векторных анализаторов цепей в диапазоне частот от постоянного тока до 18 ГГц.

Модуль отличается эргономичным дизайном, малыми габаритами и небольшим весом, что делает его исключительно удобным для повседневного использования. Интерфейс подключения выполнен на базе прецизионного разъема тип N (розетка) с волновым сопротивлением 50 Ом.

Ключевые особенности

• Формат 4-в-1: Все необходимые калибровочные меры (OSLT) интегрированы в один компактный и легкий модуль.
• Калибровка неизвлекаемых/неразъемных устройства : Встроенный переход «Through» упрощает и ускоряет процесс калибровки для устройств с разъемами розетка-розетка, например кабелей или фильтров.
• Высокая точность: Строгие допуски по фазовой погрешности и возвратным потерям нагрузки обеспечивают минимизацию системных ошибок измерений.
• Удобство использования: Небольшой вес и продуманная эргономика облегчают работу в условиях плотного монтажа и лабораторных стендов.

Области применения

• Калибровка векторных анализаторов цепей (VNA) для измерения S-параметров.
• Тестирование неинсертабельных СВЧ-компонентов (кабельные сборки, фильтры, аттенюаторы с разъемами male-male).
• Проведение прецизионных измерений в диапазоне до 18 ГГц в лабораторных и производственных условиях.

Технические характеристики Калибровочный набор 85519A Keysight

• Частотный диапазон: от 0 Гц (DC) до 18 ГГц
• Тип разъема: тип N (розетка), 50 Ом
• Конфигурация: 4-в-1 (Open, Short, Load, Through)
• Фазовая погрешность (Open):
  0 – 6 ГГц: ≤ 2,0°
  6 – 9 ГГц: ≤ 3,0°
  9 – 18 ГГц: ≤ 4,0°
• Фазовая погрешность (Short):
  0 – 6 ГГц: ≤ 1.5°
  6 – 9 ГГц: ≤ 2.5°
  9 – 18 ГГц: ≤ 3.0°
• Возвратные потери нагрузки (Load Return Loss):
  0 – 6 ГГц: ≥ 42 дБ
  6 – 9 ГГц: ≥ 35 дБ
  9 – 18 ГГц: ≥ 32 дБ
• Возвратные потери сквозного соединения (Through):
  0 – 4 ГГц: ≥ 38 дБ
  4 – 8 ГГц: ≥ 34 дБ
  8 – 18 ГГц: ≥ 28 дБ
• Максимальная мощность для нагрузки: 0.5 Вт
• Рекомендуемый момент затяжки: 136 Н·см
• Габаритные размеры (В x Ш x Г): ~ 106 x 72 x 22 мм

Природа ошибок измерений

В векторном анализе цепей все погрешности делятся на две категории: случайные и систематические. Случайные ошибки непредсказуемы и не поддаются точному прогнозу. Систематические, напротив, являются повторяющимися и возникают из-за физических особенностей измерительного тракта: рассогласования импеданса, неравномерности частотной характеристики системы или паразитных утечек сигнала.

Именно систематические ошибки вносят наибольший вклад в общую погрешность СВЧ-измерений. Для борьбы с ними применяется векторная коррекция ошибок. Это процесс математической компенсации систематических погрешностей, который состоит из двух этапов: калибровки (определения характеристик ошибок) и последующей математической коррекции результатов измерений.

Процесс калибровки

Калибровка измерений — это процедура, в ходе которой математически вычисляется модель систематических ошибок анализатора. На основе измерений «эталонных» устройств (калибровочных мер) прибор рассчитывает массив векторных коэффициентов. Это позволяет установить идеальную плоскость отсчета с нулевым фазовым сдвигом, нулевым отражением и известным импедансом.

Существует множество методов калибровки (например, классический SOLT — Short/Open/Load/Thru), которые выбираются в зависимости от типа тестируемого устройства (1-порт, 2-порта или многопортовое) и требуемой точности. Итоговая точность измерений напрямую зависит от стабильности оборудования, точности математической модели калибровочных мер и выбранного алгоритма коррекции.

Калибровочные наборы (Calibration Kits)

Механический калибровочный набор представляет собой комплект физических устройств (эталонов), чьи амплитудные и фазовые характеристики точно известны и задокументированы в зависимости от частоты. Эти эталоны сгруппированы в классы для использования в различных алгоритмах калибровки.

Компания Keysight поставляет механические калибровочные наборы для широкого спектра интерфейсов. В линейку входят коаксиальные разъемы (1 мм, 1.85 мм, 2.4 мм, 3.5 мм, 7 мм, 7-16, а также 50- и 75-омные разъемы типов N и F) и прямоугольные волноводы (диапазоны от WR-90 до WR-10). Важно отметить, что один калибровочный набор может поддерживать сразу несколько методов калибровки.
