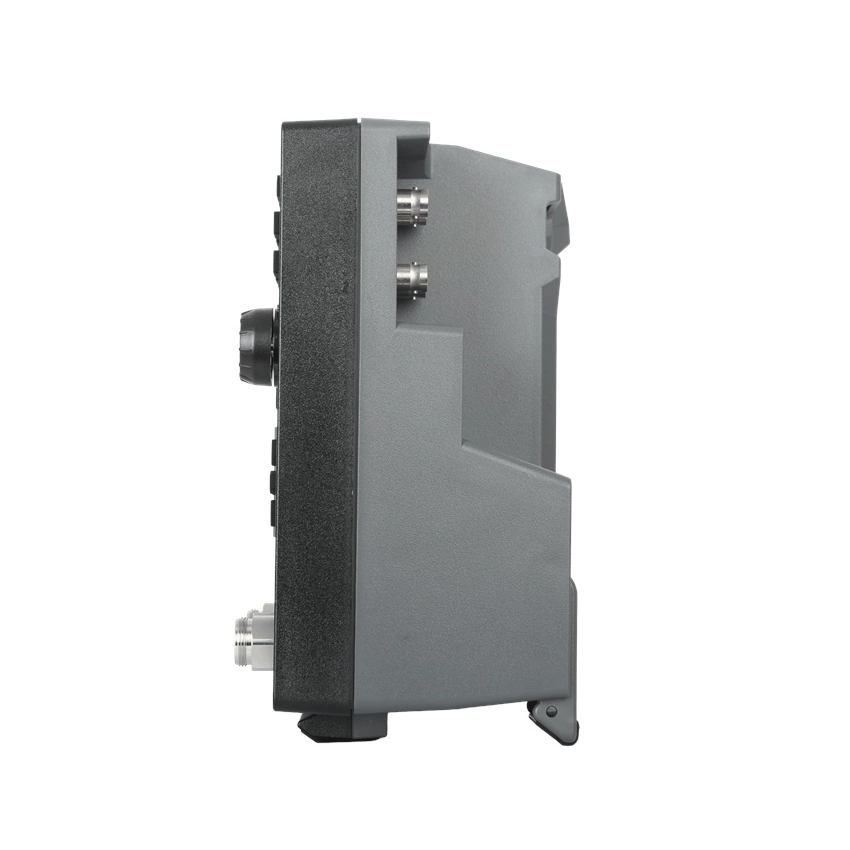

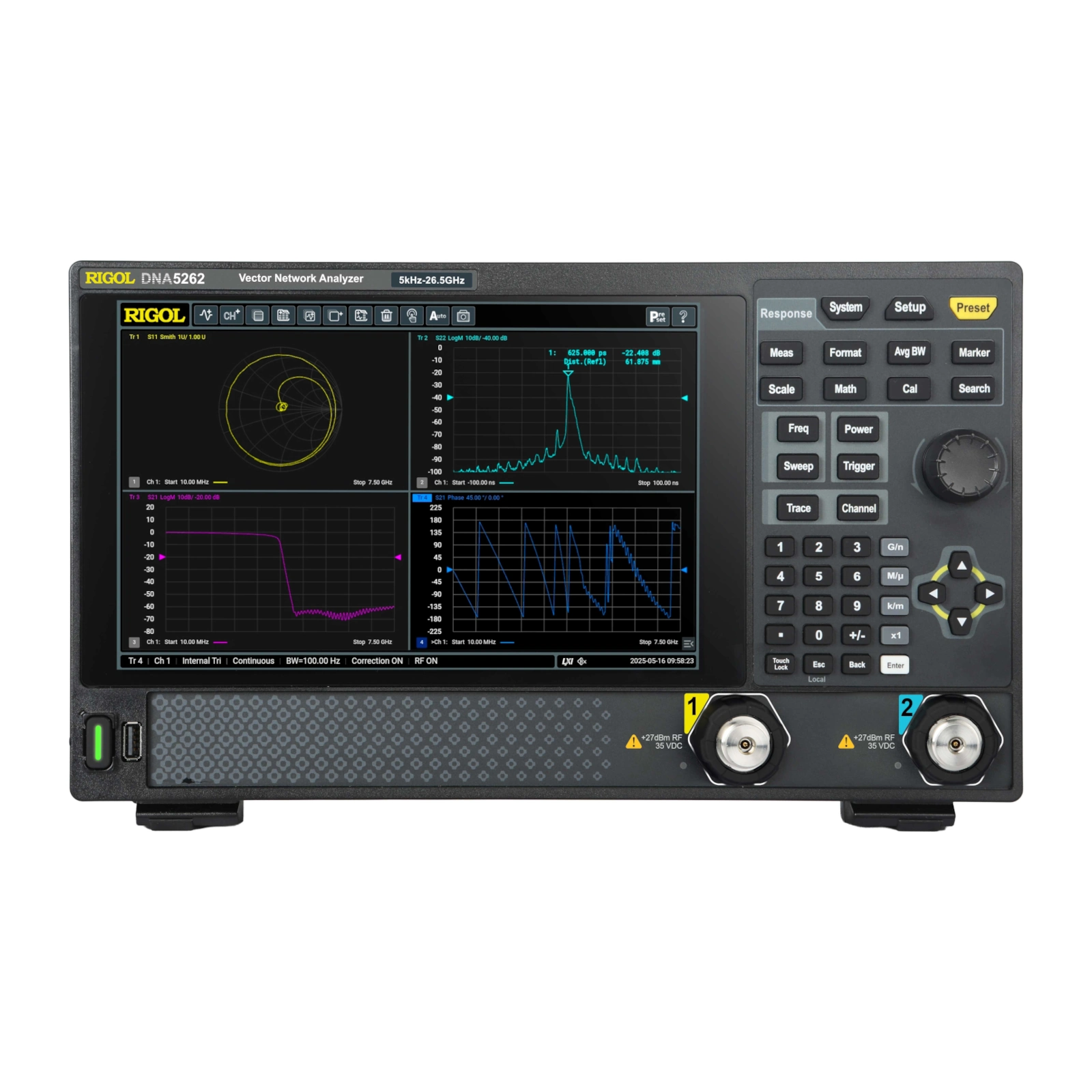

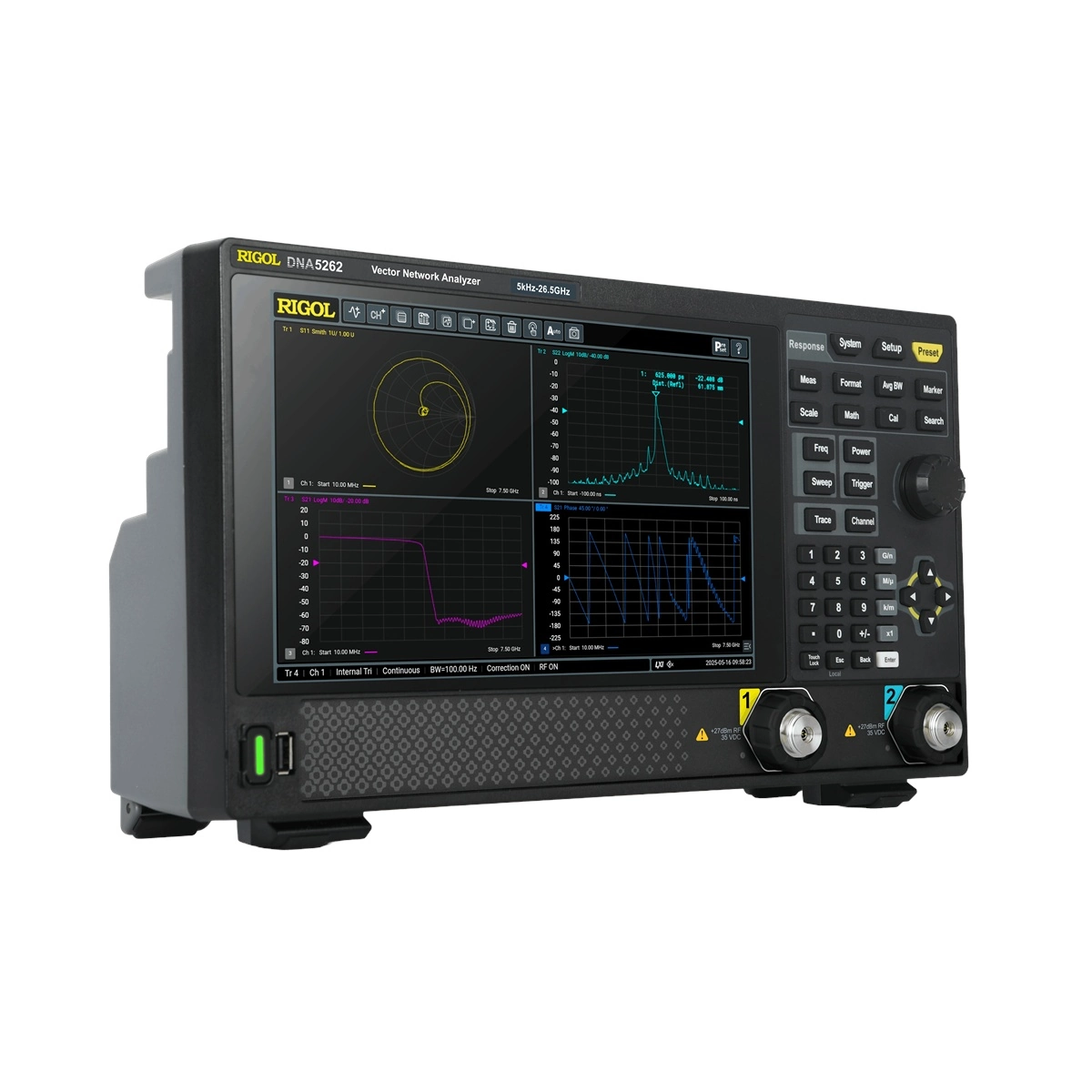

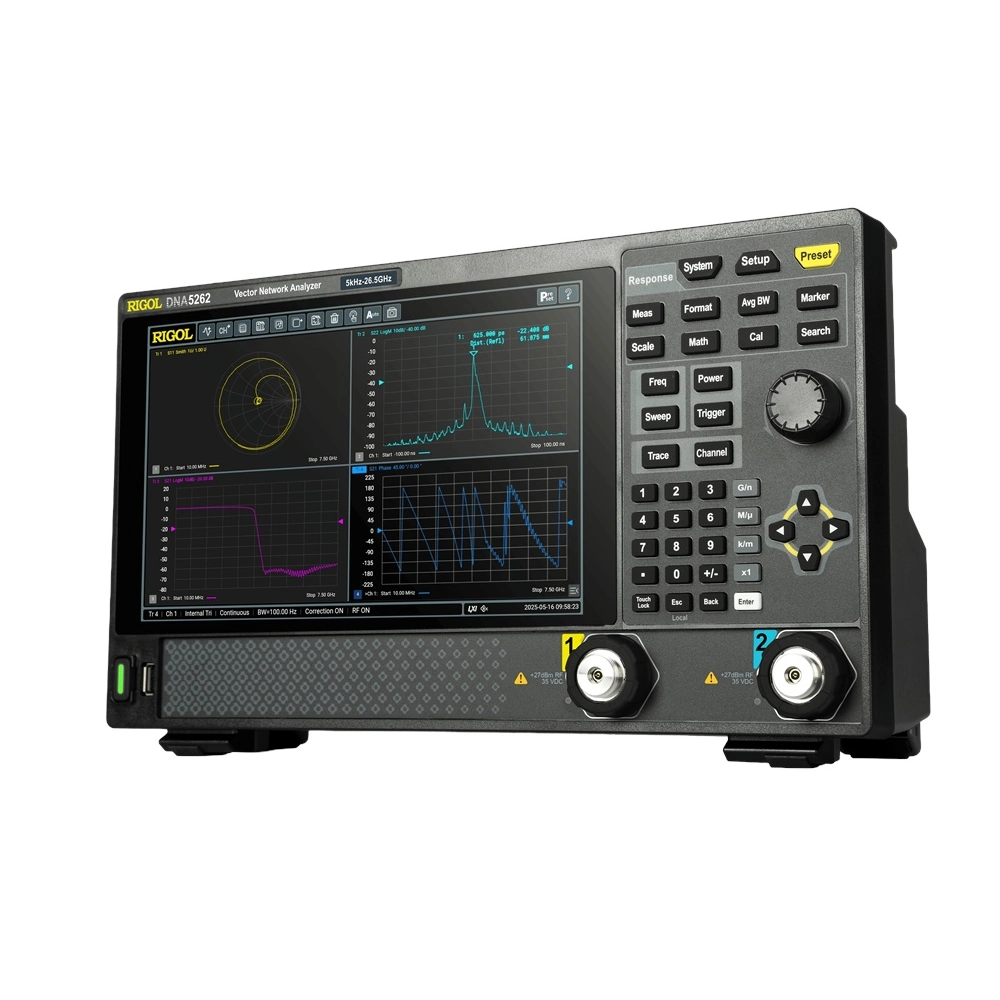

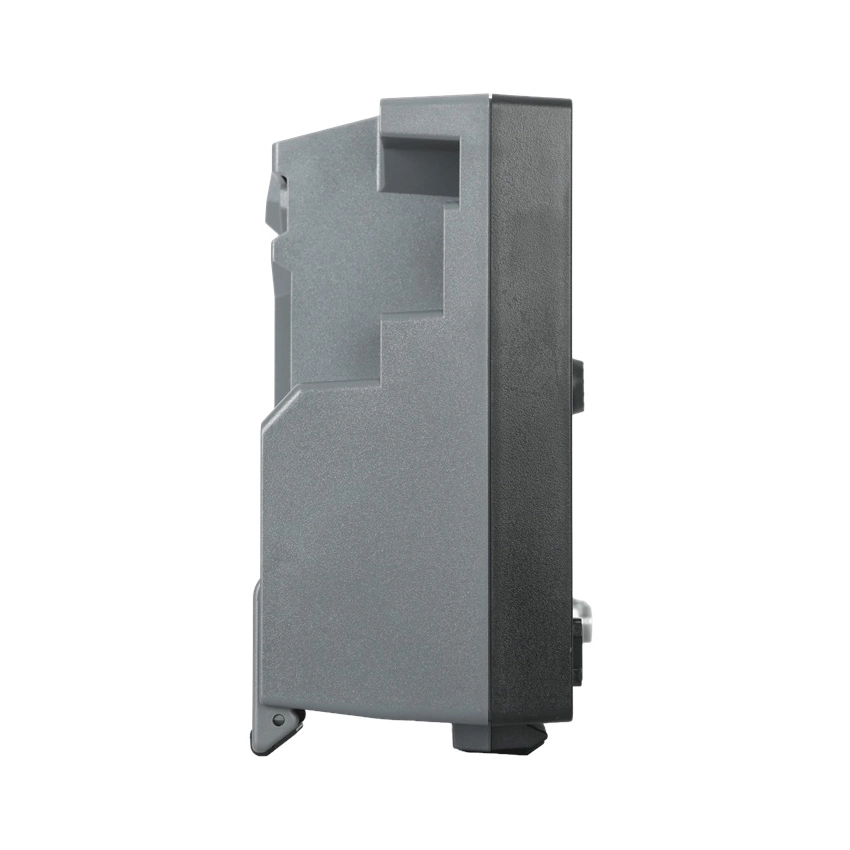

Векторный анализатор цепей DNA5000 RIGOL – это высокотехнологичный прибор для измерения и анализа параметров радиочастотных сигналов. Универсальное решение для научных лабораторий, производства электроники и сервисных центров.

Ключевые преимущества

• Широкий охват и гибкость: Частотный диапазон от 5 кГц до 26.5 ГГц.
• Выдающаяся точность: Динамический диапазон более 120 дБ и минимальный уровень шума трассировки гарантируют стабильные результаты даже при измерении устройств с высоким коэффициентом подавления.
• Исключение влияния оснастки (De-embedding): Встроенные алгоритмы позволяют «вычесть» влияние тестовых кабелей, адаптеров и фиксаторов, получая истинные S-параметры самого тестируемого устройства (DUT).
• Всё для работы из коробки: Встроенные инструменты для контроля качества: измерение КСВ (SWR), отображение на диаграмме Смита, рефлектометрия во временной области (TDR) и режим Pass/Fail.
• Интуитивный старт: Встроенный мастер калибровки пошагово проведет оператора через процесс настройки, исключая человеческий фактор.
• Современный интерфейс: Отзывчивый сенсорный экран высокого разрешения поддерживает жесты, перетаскивание маркеров и удобную навигацию по меню.

Краткие технические характеристики Векторный анализатор цепей DNA5000 RIGOL

• Диапазон частот: от 5 кГц до 4.5 / 8.5 / 14 / 20 / 26.5 ГГц
• Количество портов: 2
• Динамический диапазон: до 120 дБ
• Максимальная выходная мощность: до +10 дБм
• Диапазон свипирования по мощности: от -40 дБм до +10 дБм
• Пределы допускаемой погрешности измерения амплитуды сигнала: до ±1.5 дБ
• Уровень собственного шума приемников: от -120 дБм
• Максимальный входной уровень: +27 дБм или ±35 В пост.тока
• Интерфейсы для подключения: USB, LAN, HDMI
• Дисплей: 10.1 дюйма LCD, 1280 x 800
• Потребляемая мощность: 80 / 100  Вт
• Габаритные размеры: 358 x 215 x 121 мм
• Масса, не более: 7 кг

Типовое применение

Rigol DNA5000 разработан для разработки, производства и сервисного обслуживания радиоэлектронной аппаратуры:

• Разработка и тестирование антенн, фильтров, усилителей и кабелей
• Измерение S-параметров активных и пассивных устройств
• Тестирование целостности сигналов (Signal Integrity) печатных плат
• Локализация дефектов монтажа методом рефлектометрии во временной области
• Входной контроль и производственная отбраковка на линиях

Интеграция и автоматизация

Прибор поддерживает стандартные SCPI-команды и совместим с наборами команд ведущих производителей, что позволяет интегрировать его в существующие тестовые системы без переписывания скриптов. На борту имеются интерфейсы LAN, USB для удаленного управления и и HDMI для вывода данных на внешние мониторы.
