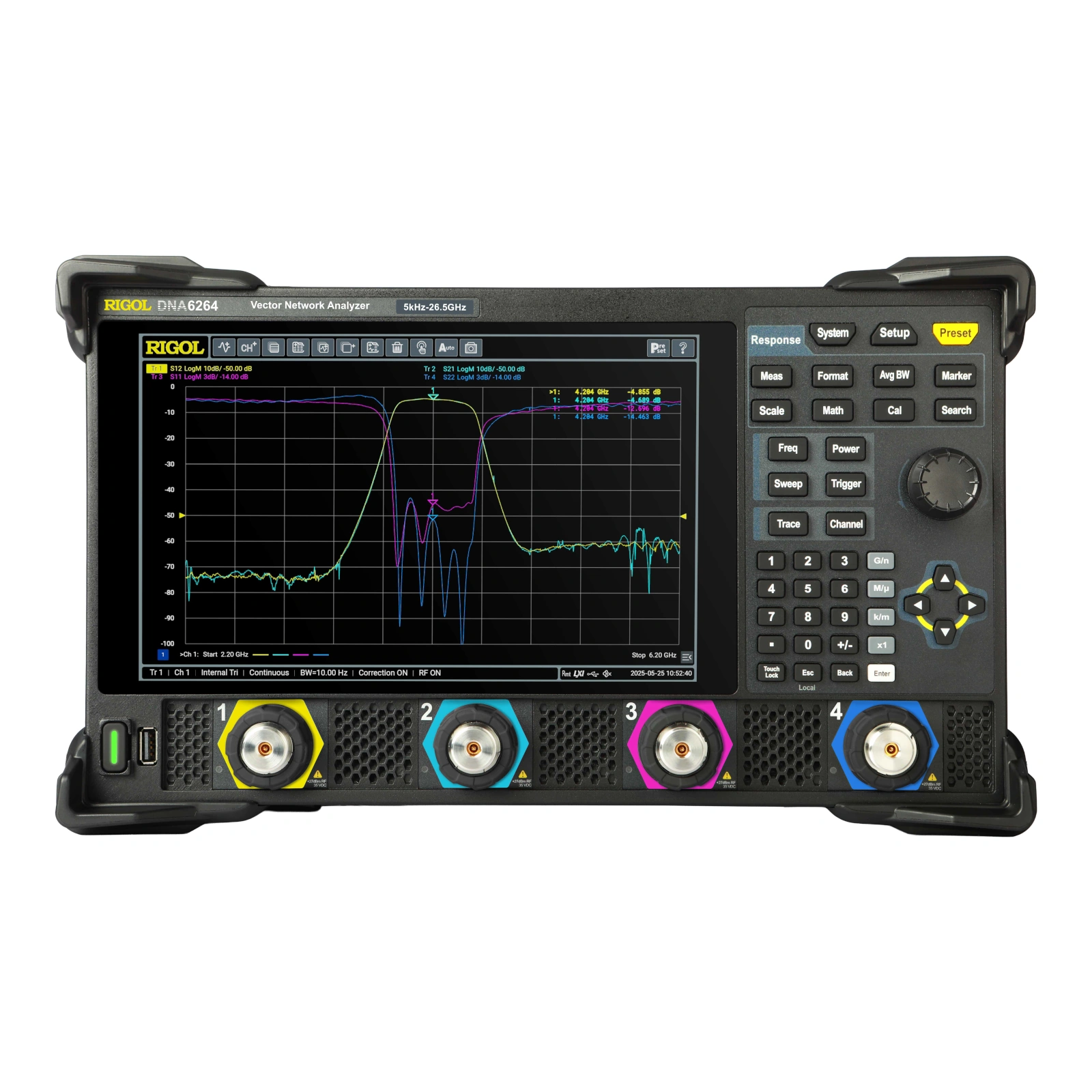

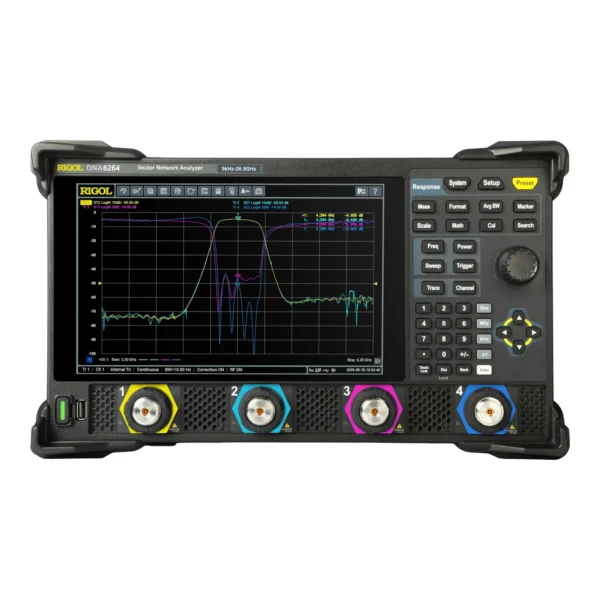

Векторный анализатор цепей DNA6000 RIGOL – флагманская линейка векторных анализаторов цепей RIGOL в классическом настольном корпусе. Серия создана для инженеров и производственных площадок, где на первом месте стоят длительная стабильность, интеграция в автоматизированные линии и непрерывная работа в режиме 24/7. Это рабочий инструмент, который не подведёт ни в R&D-лаборатории, ни в составе серийного тестового стенда.

Ключевые преимущества

• Широкий охват и гибкость: Частотный диапазон от 5 кГц до 26.5 ГГц.
• Выдающаяся точность: Динамический диапазон более 127 дБ и минимальный уровень шума трассировки гарантируют стабильные результаты даже при измерении устройств с высоким коэффициентом подавления.
• Исключение влияния оснастки (De-embedding): Встроенные алгоритмы позволяют «вычесть» влияние тестовых кабелей, адаптеров и фиксаторов, получая истинные S-параметры самого тестируемого устройства (DUT).
• Всё для работы из коробки: Встроенные инструменты для контроля качества: измерение КСВ (SWR), отображение на диаграмме Смита, рефлектометрия во временной области (TDR) и режим Pass/Fail.
• Интуитивный старт: Встроенный мастер калибровки пошагово проведет оператора через процесс настройки, исключая человеческий фактор.
• Современный интерфейс: Отзывчивый сенсорный экран высокого разрешения поддерживает жесты, перетаскивание маркеров и удобную навигацию по меню.

Отличительные особенности серии DNA6000 RIGOL

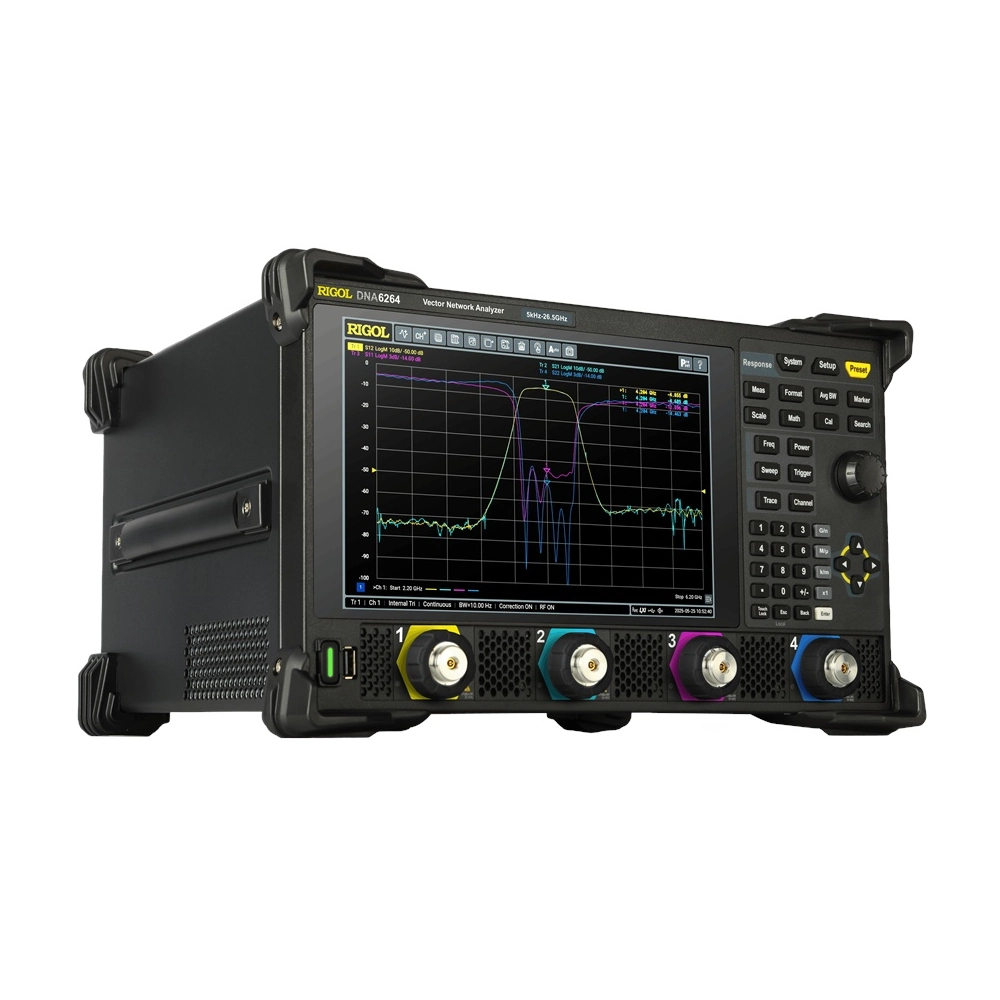

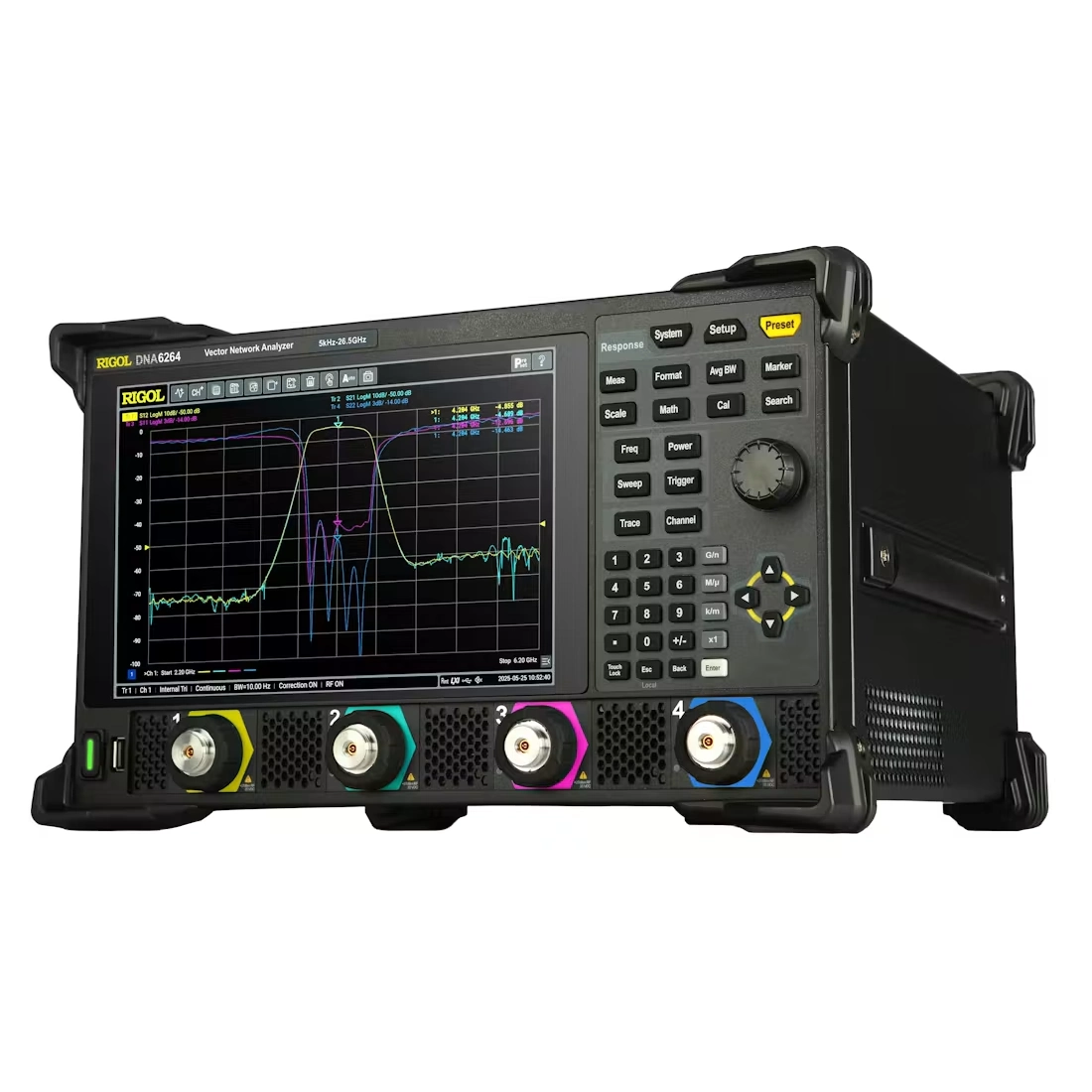

• Настольная конструкция повышенной надёжности
  Классический форм-фактор рассчитан на установку в стандартные 19-дюймовые стойки и тестовые стеллажи. Массивный корпус обеспечивает термостабильность и механическую защиту при многочасовых интенсивных измерениях.
• Полный набор интерфейсов для автоматизации
  Помимо LAN, USB и HDMI, серия DNA6000 оснащена портом GPIB — стандартом промышленной автоматики. Это позволяет подключать анализатор к уже существующим системам управления без переходников и доработок.
• SCPI без переписывания кода
  Поддержка стандартных SCPI-команд с совместимостью с наборами команд других производителей означает: ваши автоматизированные скрипты заработают на DNA6000 без модификаций.

Краткие технические характеристики Векторный анализатор цепей DNA6000 RIGOL

• Диапазон частот: от 5 кГц до 8.5 / 14 / 20 / 26.5 ГГц
• Количество портов: 2 или 4
• Динамический диапазон: до 127 дБ (тип.)
• Максимальная выходная мощность: до +10 дБм
• Диапазон свипирования по мощности: от -40 дБм до +10 дБм
• Пределы допускаемой погрешности измерения амплитуды сигнала: до ±1.5 дБ
• Уровень собственного шума приемников: от -120 дБм
• Максимальный входной уровень: +27 дБм или ±35 В пост.тока
• Интерфейсы для подключения: USB, LAN, HDMI, GPIB
• Дисплей: 10.1 дюйма LCD, 1280 x 800
• Потребляемая мощность: 120 / 150 / 200 Вт
• Габаритные размеры: 358 x 215 x 300 мм
• Масса, не более: 17 кг

Типовое применение

Rigol DNA6000 разработан для специалистов, требующих максимальной точности и производительности:

• Отладка прототипов в НИОКР
• Разработка и тестирование антенн, фильтров, усилителей и кабелей
• Измерение S-параметров активных и пассивных устройств
• Тестирование целостности сигналов (Signal Integrity) печатных плат
• Входной контроль и производственная отбраковка на линиях
• Исследования новых материалов и устройств

Интеграция и автоматизация

Прибор поддерживает стандартные SCPI-команды и совместим с наборами команд ведущих производителей, что позволяет интегрировать его в существующие тестовые системы без переписывания скриптов. На борту имеются интерфейсы LAN, USB и GPIB для удаленного управления.

Векторный анализатор цепей DNA6000 RIGOL — это выбор в пользу надёжности, промышленной интеграции и долгосрочной стабильности. Там, где компактность уступает место выносливости, DNA6000 берёт на себя роль главного измерительного узла на вашем стенде.
