Векторный анализатор цепей ZNA43

Векторный анализатор цепей ZNA43 это пример из линейки высококлассных ВАЦ от компании Rohde&Schwarz. Данная серия выделяется уникальной аппаратной концепцией, превосходными ВЧ-характеристиками и широким набором программных функций.

Высокая производительность и высокая скорость для выполнения расширенного набора измерительных задач:

— Точные измерения на активных и пассивных компонентах
— Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
— Превосходная стабильность, низкий уровень шума на кривой и великолепные исходные системные данные для обеспечения высокой надежности
— Возможность выполнения метрологических задач благодаря высокой точности
— Широкий диапазон развертки по мощности

Векторный анализатор цепей ZNA43, базовые характеристики:

— Диапазон частот от 10 МГц до 43,5 ГГц
— Тип измерительного разъема: 2,92 или 2,4 мм «вилка» (выбирается пользователем при заказе)
— Количество измерительных портов: 2 или 4 (выбирается пользователем при заказе)

Технические характеристики:

— Динамический диапазон (полоса пропускания 10 Гц) в базовом исполнении прибора:
от 10 МГц до 30 МГц: >86 дБ
от 30 МГц до 100 МГц: >103 дБ
от 100 МГц до 500 МГц: >117 дБ
от 500 МГц до 1 ГГц: >126 дБ
от 1 ГГц до 16 ГГц: >129 дБ
от 16 ГГц до 20 ГГц: >127 дБ
от 20 ГГц до 30 ГГц: >123 дБ
от 20 ГГц до 40 ГГц: >117 дБ
от 40 ГГц до 43.5 ГГц: >106 дБ

Технические характеристики (продолжение):

— Диапазон установки уровня выходной мощности (штатно):
от 10 МГц до 16 ГГц: от -80 дБм до +15 дБм
от 16 ГГц до 20 ГГц: от -80 дБм до +13 дБм
от 20 ГГц до 25 ГГц: от -80 дБм до +11 дБм
от 25 ГГц до 30 ГГц: от -80 дБм до +8 дБм
от 30 ГГц до 40 ГГц: от -80 дБм до +6 дБм
от 40 ГГц до 43,5 ГГц: от -80 дБм до +4 дБм

Технические характеристики (продолжение):

— Диапазон установки уровня выходной мощности (с опциями B21, B22, B23, B24):
от 10 МГц до 16 ГГц: от -120 дБм до +14 дБм
от 16 ГГц до 20 ГГц: от -120 дБм до +11 дБм
от 20 ГГц до 25 ГГц: от -120 дБм до +9 дБм
от 25 ГГц до 30 ГГц: от -120 дБм до +6 дБм
от 30 ГГц до 40 ГГц: от -120 дБм до +3 дБм
от 40 ГГц до 43,5 ГГц: от -120 дБм до +0 дБм
— Уровень собственного шума приемников (в полосе 1 Гц):
от 100 МГц до 500 МГц: -107 дБм
от 500 МГц до 30 ГГц: -120 дБм
от 30 до 40 ГГц: -115 дБм
от 40 до 43,5 ГГц: -105 дБм

Технические характеристики (продолжение):

— Пределы допускаемой абсолютной погрешности измерений модуля и фазы коэффициента отражения (передачи) при уровне сигнале 1 мВт:
от 200 МГц 26,5 ГГц: модуль = 0,25 (0,1) дБ/градус, фаза = 3,0 (1,7) дБ/градус
от 26,5 ГГц до 40 ГГц: модуль = 0,4 (0,15) дБ/градус, фаза = 4,0 (3,0) дБ/градус
— Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения при уровне сигнале 0 дБм при калибровке по наборам мер уровня вторичного эталона по ГОСТ 8.813-2013:
от 10 МГц до 8 ГГц: модуль = 0,13 дБ/градус, фаза = 0,9 дБ/градус
от 8 ГГц до 18 ГГц: модуль = 0,2 дБ/градус, фаза = 1,2 дБ/градус
от 18 ГГц до 26,5 ГГц: модуль = 0,25 дБ/градус, фаза = 1,8 дБ/градус
от 26,5 ГГц до 40 ГГц: модуль = 0,35 дБ/градус, фаза = 2,2 дБ/градус
— Потребляемая мощность: 550 Вт
— Габаритные размеры: 462 х 285 х 262 мм
— Масса, не более: 30 кг

Информация для заказа:

Векторный анализатор цепей ZNA43 — базовые модели:

— ZNA43 (1332.4500.42) Векторный анализатор электрических цепей, 2 порта, 43.5 ГГц, разъемы 2.92 мм.
— ZNA43 (1332.4500.43) Векторный анализатор электрических цепей, 2 порта, 43.5 ГГц, разъемы 2.4 мм.
— ZNA43 (1332.4500.44) Векторный анализатор электрических цепей, 4 порта, 43.5 ГГц, разъемы 2.92 мм.
— ZNA43 (1332.4500.45) Векторный анализатор электрических цепей, 4 порта, 43.5 ГГц, разъемы 2.4 мм.

Аппаратные опции:

ZNA43-B16 (1332.4581.42) Прямой доступ к сигнальному тракту (генератору / приемнику) для двухпортовой модели.
ZNA43-B16 (1332.4581.44) Прямой доступ к сигнальному тракту (генератору / приемнику) для четырехпортовой модели.
ZNA43-B21 Аттенюатор генератора порта 1.
ZNA43-B22 Аттенюатор генератора порта 2.
ZNA43-B23 Аттенюатор генератора порта 3.
ZNA43-B24 Аттенюатор генератора порта 4.
ZNA43-B31 Аттенюатор приемника порта 1.
ZNA43-B32 Аттенюатор приемника порта 2.
ZNA43-B33 Аттенюатор приемника порта 3.
ZNA43-B34 Аттенюатор приемника порта 4.
ZNA43-B41 Внутренний импульсный модулятор порта 1.
ZNA43-B42 Внутренний импульсный модулятор порта 2.
ZNA43-B43 Внутренний импульсный модулятор порта 3.
ZNA43-B44 Внутренний импульсный модулятор порта 4.
ZNA-B5 2-й внутренний источник LO (для 4х портовой модели ZNA).
ZNA43-B52 2-й внутренний источник и LO (для 2х портовой модели ZNA).
ZNA43-B3 3-й и 4-й внутренний источник (для 4х портовой модели ZNA43).
ZNA-B4 Термостатированный кварцевый генератор (OCXO).
ZNA-B7 Расширение памяти для многократного измерения профиля импульса приемника.

Аппаратные опции (продолжение):

ZNA43-B161 Альтернативный доступ к опорному приёмнику 1-го порта (для моделей ZNA43).
ZNA43-B163 Альтернативный доступ к опорному приёмнику 1-го и 3-го порта (для моделей ZNA43).
ZNA-B8 Гетеродин преобразователя миллиметрового диапазона от 10 МГц до 26,5 ГГц.
ZNA-B15 RFFE GPIO интерфейс.
ZNA-B19 Дополнительный съемный жесткий диск.
ZNA-B26 Прямой доступ к ПЧ.
ZNA-B91 Плата сигналов запуска и управления.
ZNA43-B213 Внутренний сумматор 1-го и 3-го порта.
ZNA43-B302 МШУ в приёмном тракте порт 2.
ZNA43-B501 Изолирующий усилитель для 1го порта ZNA43.
ZNA43-B212 Внутренний сумматор, порт 1 и порт 2.
ZNA43-B213 Внутренний сумматор, порт 1 и порт 3.
ZZA-KN6 Адаптер для 19-дюймовой измерительной стойки.

Программные опции:

ZNA-K1 Режим анализатора спектра.
ZNA-K2 Анализ во временной области (TDR).
ZNA-K20 Расширенный анализ во временной области (TDR).
ZNA-K28 Непрерывная запись данных.
ZNA-K4 Скалярные измерения смесителей и измерения с произвольным преобразованием частоты.
ZNA-K5 Измерение преобразователей с векторной коррекцией (без эталонного смесителя и опорной фазы).
ZNA-K6 Фазокогерентное управление источником.
ZNA-K61 Действительный дифференциальный режим.
ZNA-K7 Измерения импульсных сигналов.
ZNA-K17 Увеличение полосы ПЧ до 30 МГц.
ZNA-K8 ПО для управления преобразователями ZVA-Zxxx, ZCxxx.
ZNA-K9 Измерение ГВЗ в преобразователях частоты без доступа к гетеродину.
ZNA-K19 Разрешение по частоте 1 мГц.
ZNA-K30 Измерение коэффициента шума (КШ).
ZNA-K50 Отображение погрешности в реальном времени.
ZNA-K50P Отображение погрешности в реальном времени, включая предустановленное ПО VNA Tools.
ZNA-K51 Защита персональных данных пользователя.
ZNA-K210 Простая компенсация цепей на базе IEEE 370.
ZNA-K220 Компенсация по месту на базе IEEE 370.
ZNA-K230 Интеллектуальная компенсация измерительных плат.
ZNA-K231 Определение характеристик печатной платы Delta-L 4.0.

Дополнения:

ZN-ZTW (1328.8534.10) Динамометрический ключ, 0,45 Нм.
ZN-ZTW (1328.8534.11) Динамометрический ключ, 0,23 Нм.
ZN-ZTW (1328.8534.12) Динамометрический ключ, 0,34 Нм.
ZN-ZTW (1328.8534.19) Динамометрический ключ, 0,9 Нм.

Высокоэффективная и универсальная измерительная система:

— Дополнительный прямой доступ к каналам для широкого динамического диапазона, внешних схем измерения и системной интеграции.
— До четырех внутренних фазово-когерентных источников для обеспечения высокой гибкости и малого времени развертки.
— До двух внутренних гетеродинов приемников для быстрого измерения параметров смесителей с низким уровнем шума на кривой.
— До восьми независимых приемников для надежных многоканальных измерений фазы.
— До четырех внутренних импульсных модуляторов и генераторов импульсов.
— Дополнительные ступенчатые аттенюаторы источников и приемников для расширения полезного диапазона мощности.

Интуитивно-понятное сенсорное управление с помощью усовершенствованного пользовательского интерфейса:

— Два независимых сенсорных экрана для удобного управления.
— Отображение выбранного пользователем содержимого (например, команд SCPI) на экране меньшего размера.
— Эффективное управление с помощью мультисенсорных жестов.
— Произвольная настройка каналов и диаграмм простым перетаскиванием.
— Концепция, ориентированная на ИУ, которая адаптируется к пользовательским требованиям и оптимизирует настройки.
— Функции расширенной оценки для детального анализа кривых результатов измерений.

Интуитивно-понятная настройка измерений:

— Анализ во временной области и расширенные функции, такие как глазковая диаграмма для проверки целостности сигнала.
— Скалярные измерения параметров смесителей и измерения с преобразованием частоты.
— Векторные измерения параметров смесителей для усовершенствованного измерения параметров смесителей.
— Измерения с преобразованием частоты на смесителях/преобразователях без доступа к гетеродину.
— Режим анализа спектра для расширенного анализа испытуемого устройства.
— Расчет погрешности измерений в реальном масштабе времени плюс измерение для верификации (METAS VNA Tools).

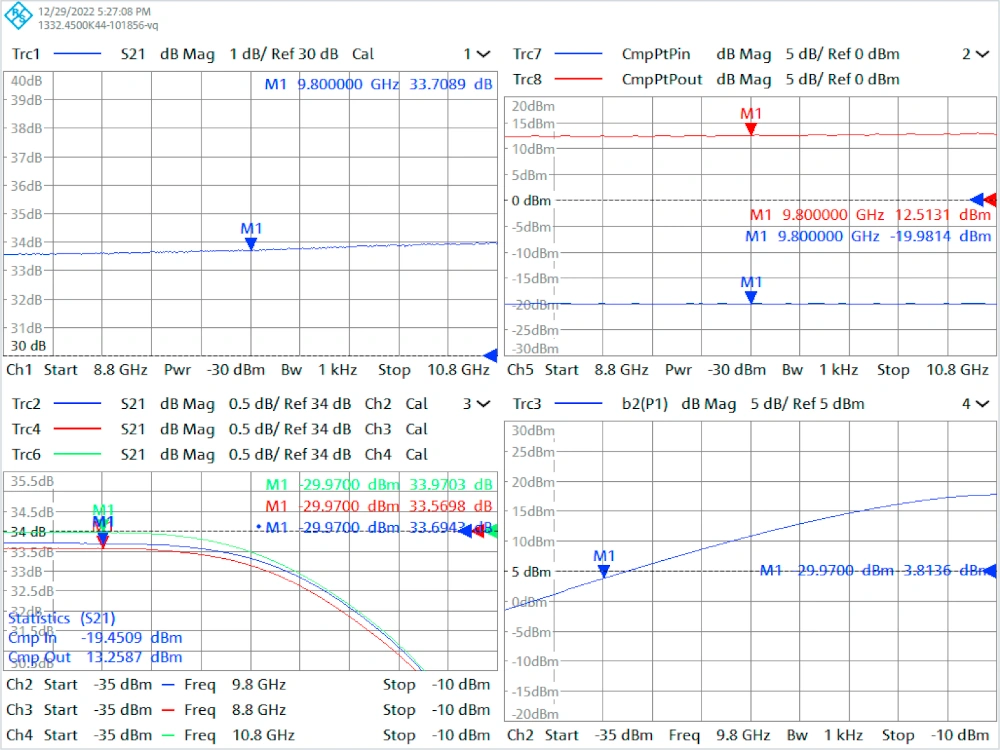

Расширенные возможности измерений:

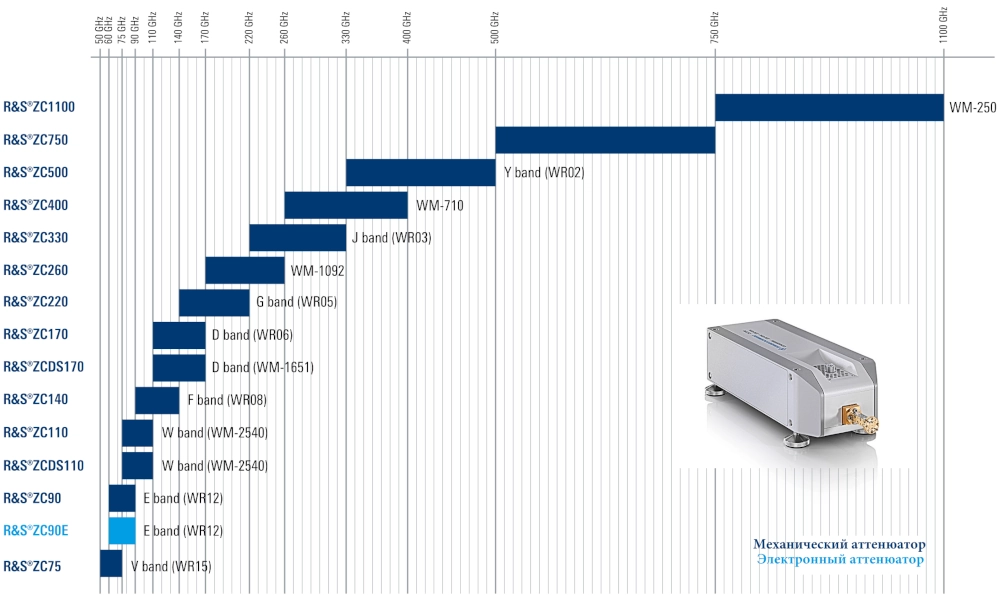

Расширение диапазона частот до 1,1 ТГц с помощью семейств преобразователей R&S®ZVA-Zxx и R&S®ZCxxx.

Различные принадлежности для калибровки, верификации и различных измерений:

— Комплекты для механической калибровки и верификации.
— Модули автоматической калибровки.
— Линейные модули калибровки для обновления калибровочных данных по месту.
— Измерительные кабели.
— Динамометрические ключи.
— Поддержка семейства датчиков мощности R&S®NRP.
