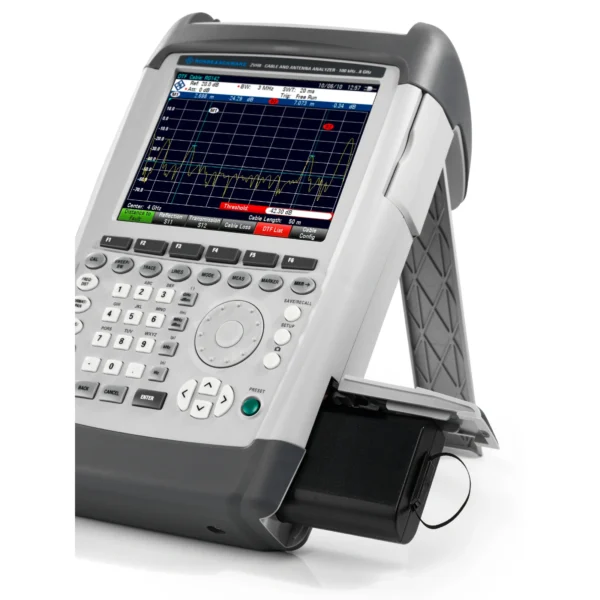

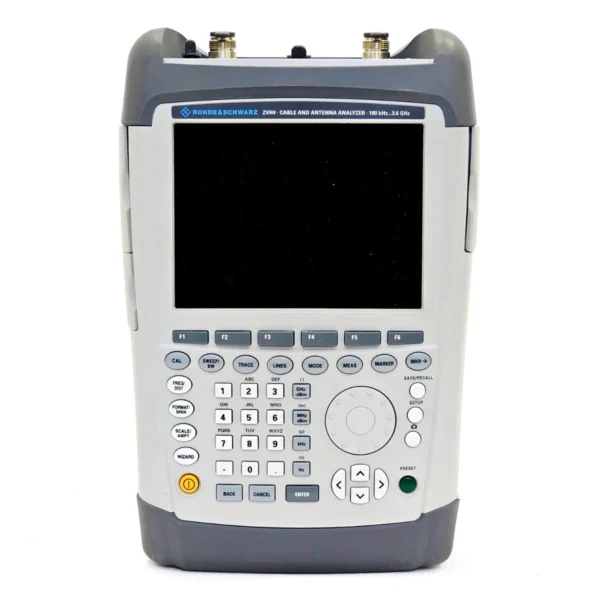

Анализатор кабелей и антенн ZVH4 это надёжный портативный анализатор антенно-фидерных трактов (анализатор АФУ) с частотным диапазоном от 100 кГц до 3.6 ГГц. Он разработан инженерами немецкой компаний Rohde & Schwarz для точной диагностики и обслуживания систем связи в полевых условиях.

Лёгкий, автономный и интуитивно понятный — этот анализатор создан для работы в поле, а не в лаборатории. Инженеры начинают измерения за секунды, даже в перчатках или при ярком солнце. Прибор выдерживает перепады температур, работает полный день от одного заряда и позволяет быстро находить обрывы, проверять КСВ и сдавать объекты без повторных выездов. Идеальный инструмент для монтажа и обслуживания антенных систем на вышках, кровлях и удалённых узлах связи.

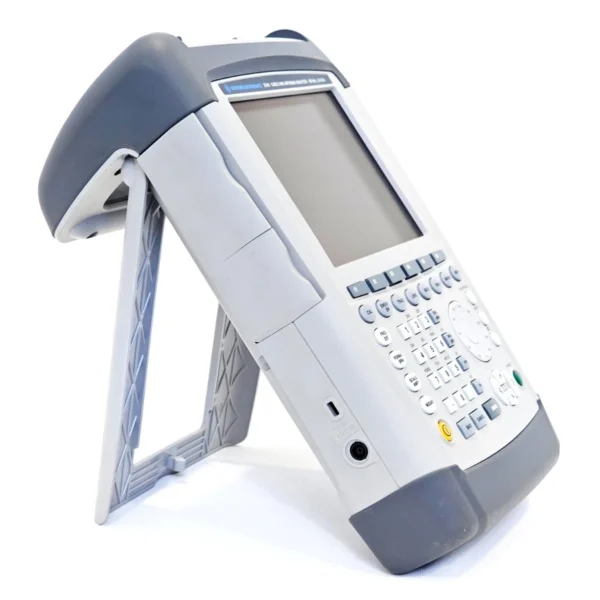

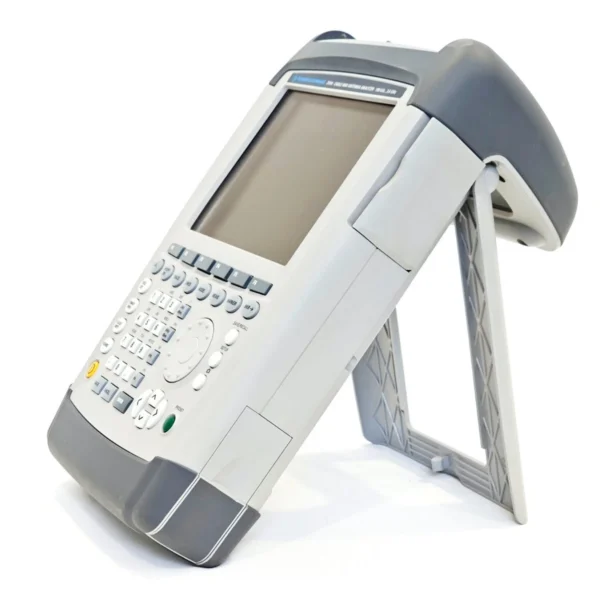

Анализатор кабелей и антенн ZVH4 поставляется в ударозащищенном корпусе. Он предохраняет прибор от ударов, вибрации и сложных погодных условий.

Ключевые особенности

• Диапазон частот: от 100 кГц до 3.6 ГГц
• Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
• Заводская калибровка во всем диапазоне частот
• Опция измерителя мощности
• Встроенный инжектор питания постоянного тока для измерения активных компонентов, таких как усилители
• Сохранение результатов измерений на карту памяти SD или флеш-накопитель USB
• Удобство работы с прибором благодаря пользовательским программам для испытаний (мастер настройки измерений)
• Легко заменяемый литий-ионный аккумулятор, обеспечивающий до 4.5 часов автономной работы
• Прочный влагозащищенный корпус для напряженной работы в полевых условиях
• Удобство в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций

Принцип действия

Анализатор кабельных трактов и антенн ZVH4 работает по следующему принципу: встроенный синтезатор частот формирует высокостабильный ВЧ-сигнал и подаёт его на тестируемую линию или антенну. Встроенный направленный мост мгновенно разделяет падающую и отражённую волны. Затем супергетеродинный приёмник с высокой чувствительностью фиксирует отклик устройства. За метрологическую стабильность всех измерений отвечает прецизионный кварцевый генератор на 10 МГц. Он задаёт опорную частоту одновременно для синтезатора и приёмного тракта, обеспечивая минимальный фазовый шум и точную синхронизацию.

На основании принятых данных прибор R&S ZVH в реальном времени вычисляет ключевые параметры тракта. Пользователь получает точные значения коэффициента отражения (КСВН/возвратные потери) для оперативной оценки качества согласования.

При активации опции K39 анализатор измеряет вносимое затухание (ослабление сигнала) по всей длине кабельной линии. Опция K1 расширяет функционал до полноценного анализатора спектра: инженер сканирует радиочастотный эфир, выявляет источники помех и контролирует мощность каналов. С помощью опции K42 устройство переходит в режим векторного анализа цепей, измеряя комплексные S-параметры отражения и передачи, а также визуализируя результаты на диаграмме Смита. Кроме того, встроенный алгоритм DTF преобразует частотные данные во временную область и точно указывает физическое расстояние до любого дефекта кабеля, окисленного контакта или критического изгиба.

Преимущества работы с прибором

Даже в базовой комплектации анализатор кабелей и антенн ZVH4 позволяет инженерам решать три ключевые задачи ввода передающих систем в эксплуатацию: точно локализовать дефекты в кабельных линиях, оценивать согласование фильтров и усилителей, а также измерять вносимые потери в разъёмах и переходах. Прибор выполняет эти измерения непосредственно на объекте, исключая необходимость транспортировки оборудования в лабораторию.

Когда задачи обслуживания усложняются, функционал ZVH Rohde&Schwarz легко масштабируется. С помощью программных опций сервисные специалисты получают возможность измерять развязку между передающей и приёмной антеннами, контролировать выходную мощность усилителей, сканировать эфир на наличие помех и проводить полный векторный анализ тракта. Модульная архитектура позволяет бригадам технического обслуживания адаптировать инструмент под конкретный проект, добавляя только те функции, которые требуются здесь и сейчас.

• Оптимальный диапазон для большинства задач:
  • ключевые стандарты мобильной связи (2G/3G/4G LTE)
  • радиовещание (КВ/УКВ)
  • системы профессиональной радиосвязи (TETRA, DMR)
  • системы SCADA, IoT и промышленной автоматизации
• Полная автономность — сменная Li-Ion батарея (до 4.5 ч работы), возможность питания от автомобильного адаптера или внешнего источника
• Работа при любом освещении — яркий дисплей с регулируемой подсветкой и монохромным режимом для работы под прямыми солнечными лучами
• Мастер настройки (Wizard) — предопределённые сценарии измерений с пошаговыми подсказками и изображениями. Они ускоряют работу и снижают риск ошибок даже у начинающих инженеров
• Гибкая конфигурация — все дополнительные опции активируются программно, не нужно отправлять прибор в сервис для апгрейда
• Удалённое управление и отчётность — ПО R&S ZVH View для ПК (анализ, архивирование, генерация отчётов PDF/HTML)

Краткие технические характеристики Анализатор кабелей и антенн ZVH4

• Диапазон частот: от 100 кГц до 3.6 ГГц

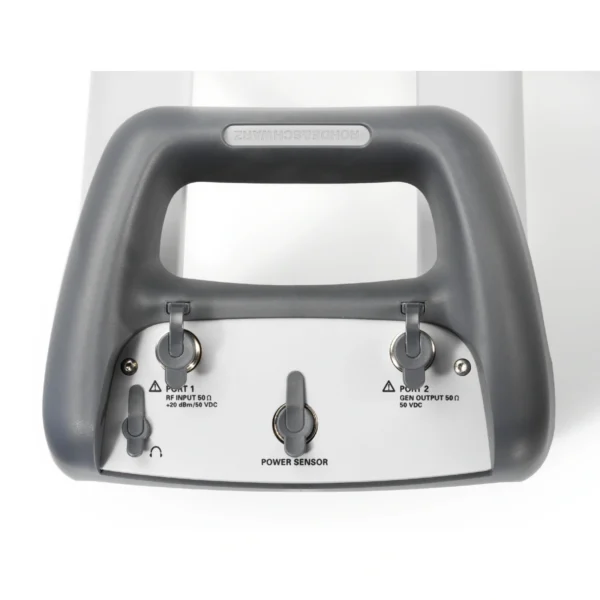

• Разъем измерительного порта: тип N (розетка)
• Количество точек измерения: от 101 до 1201
• Стандартные измерительные функции: измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле
• Выходная мощность: от 0 дБмВт до –40 дБмВт (ном.), с шагом 1 дБ
• Максимально допустимый паразитный сигнал: +17 дБмВт (ном.)
• Измерение расстояния до места повреждения: от 3 м до 1500 м
• Измерение характеристик отражения до 3.6 ГГц: > 37 дБ (ном.)
• Режимы отображения (опция векторный анализ цепей ZVH-K42): S11, S22, модуль, фаза, модуль + фаза, диаграмма Вольперта-Смита, КСВН, коэффициент отражения, mρ, однопортовые потери в кабеле, электрическая длина, время групповой задержки
• Режимы отображения (векторный вольтметр ZVH-K45): модуль + фаза, диаграмма Вольперта-Смита
• Измерение характеристик передачи до 3.6 ГГц: > 70 дБ, тип. 90 дБ
• Дисплей: 6.5″ цветной VGA, с режимом высокой контрастности для яркого солнца
• Габаритные размеры: 194 × 300 × 69 мм (без ручки)
• Масса: 3 кг

Векторный вольтметр

Опция векторного вольтметра R&S ZVH-K45 отображает модуль и фазу ИУ на фиксированной частоте. Следовательно, анализатор R&S®ZVH может заменить обычный векторный вольтметр во многих областях применения. Необходимый источник сигнала и мост уже содержатся в приборе ZVH. Затраты на них экономятся и схема измерений значительно упрощается, делая опцию ZVH-K45 идеальным решением для использования в полевых условиях. Для выполнения относительных измерений результаты измерений эталонного ИУ сохраняются одним нажатием кнопки. Можно быстро и легко выполнять сравнительные измерения, например. между различными ВЧ-кабелями и образцовым кабелем (эталонным устройством).

Типовые варианты применения:

• Измерение электрической длины кабелей
• Проверка антенн с фазовым управлением, используемых, например, при управлении воздушным движением с помощью системы инструментальной посадки (ILS)

Двухпортовый векторный анализ цепей

Опция R&S ZVH-K42 превращает измериитель R&S®ZVH в полноценный двухпортовый векторный анализатор цепей. С помощью всего одной схемы измерения быстро и с высокой точностью можно определить характеристики согласования и передачи фильтров, усилителей и т. п. как в прямом, так и в обратном направлении.

• Высокая точность измерения за счет векторной коррекции систематической погрешности
• Измерение модуля и фазы S-параметров S11, S21, S12 и S22
• Одновременное отображение модуля и фазы в режиме разделенного экрана
• Одновременное отображение четырех различных S-параметров
• Диаграмма Вольперта-Смита с функцией масштабирования
• Поддержка всех стандартных форматов маркеров
• Вход опорного импеданса для ИУ с импедансом, отличным от 50 Ом
• Измерение электрической длины
• Определение группового времени задержки

Программное обеспечение (ПО)

Управление режимами работы и настройками анализаторов кабельных трактов и антенн R&S ZVH осуществляется внутренней микро-ЭВМ с помощью закрытого от пользователя программного обеспечения R&S® ZVH Firmware.

Выбор режимов осуществляется кнопками на передней панели или в режиме дистанционного управления (опция К40). ПО имеет следующую структуру: заголовок, блок инициализации переменных, подпрограммы управления клавиатурой, вывода информации на экран и по интерфейсу ДУ, управления настройками прибора.

Выполняемые функции ПО: вывод информации о состоянии прибора на экран, определение команд пользователя путем опроса клавиатуры передней панели или интерфейса дистанционного управления, управление настройками прибора в соответствии с полученными командами. Уровень защиты программного обеспечения — уровень А по МИ 3286-2010.

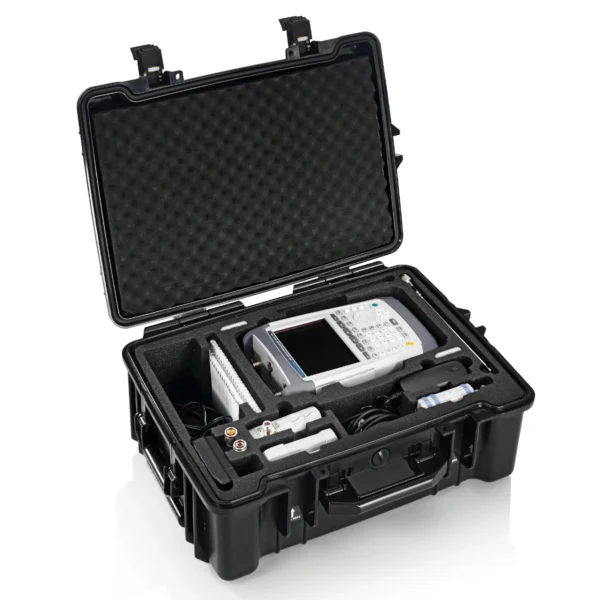

Комплект поставки

Литий-ионный аккумулятор (4.2 А•ч), USB-кабель, LAN-кабель, подключаемый источник питания, компакт-диск с ПО R&S®InstrumentView и документацией, краткое руководство по эксплуатации на английском языке.
