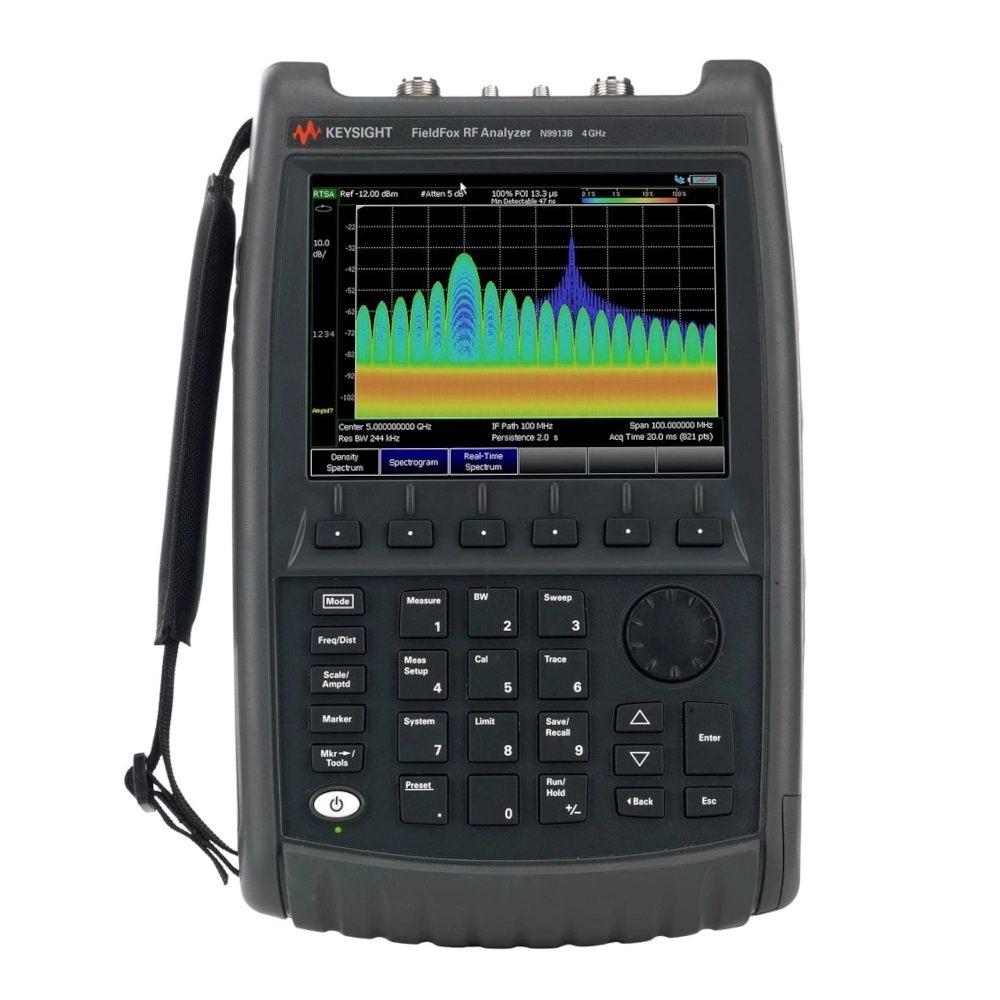

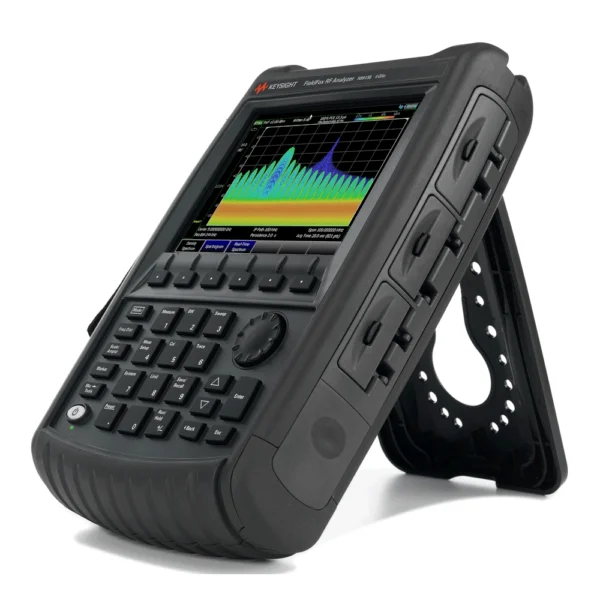

Портативный анализатор FieldFox N9913B Keysight до 4 ГГц это достойный представитель мобильных решений Keysight в линейке N991xB. Он создан специально для инженеров, которым требуется максимальная точность анализа антенно-фидерных устройств (АФУ) и цепей в полевых условиях. Это не просто анализатор спектра, а прежде всего векторный анализатор цепей (VNA), который позволяет проводить комплексную диагностику и настройку ВЧ-систем с лабораторной точностью прямо на объекте.

Диапазон работы прибора охватывает не только стандартные телеком- и радиодиапазоны, но и низкочастотные ВЧ-тракты, фильтры, антенные согласующие цепи, СВЧ-переходы и коаксиальные линии. Динамический диапазон более 110 дБ позволяет детектировать микроразрывы, паразитные отражения и рассогласования на уровне -100 дБ без многократного усреднения.

Полевая готовность без компромиссов

Анализатор Keysight N9913B создан для работы там, где нет лабораторного комфорта. Прибор полностью автономен: ему не нужны розетка 220 В или система климат-контроля. Он готов к точным измерениям в любой точке — от стройплощадки до удалённого полигона:

• MIL-STD-810G: ударопрочность, вибростойкость, работа при −10°C…+55°C
• IP53: защита от пыли и вертикальных брызг
• 6.5″ дисплей с антибликовым покрытием и регулируемой яркостью
• Литий-ионный аккумулятор: до 4 часов непрерывных свипов при полной нагрузке
• Масса 3.6 кг: эргономичный хват, одна рука свободна для манипуляций с кабелями/антеннами

Почему инженеры выбирают N9913B

1. Не «заменитель», а полноценный VNA — точность S-параметров сопоставима с настольными аналогами, но без потери мобильности.
2. Один прибор вместо трех — VNA + DTF-анализатор + опциональный спектроанализатор в одном шасси.
3. Прослеживаемость без посредников — калибровка, файлы конфигураций и отчеты совместимы с лабораторными стандартами Keysight.
4. Работает там, где стационар не доедет — вышки, ангары, подвижные платформы, производственные цеха, полевые полигоны.

Вместо упрощённой адаптации настольных моделей, N9913B построен на архитектуре полноценного 2-портового анализатора цепей, оптимизированной под экстремальные условия эксплуатации. В основе лежит архитектура прямого цифрового синтеза с активной компенсацией фазовых дрейфов и температурных сдвигов в реальном времени.

Калибровка и метрологическая прослеживаемость

N9913B поддерживает стандартные и расширенные методы калибровки:

• SOLT (Short-Open-Load-Thru) для быстрой полевой юстировки
• TRL для высокочастотных фикстур и нестандартных переходов
• ECal (электронная калибровка) для воспроизводимости и минимизации человеческого фактора
• SSL (для волноводов)

Краткие технические характеристики Портативный анализатор FieldFox N9913B Keysight до 4 ГГц

• Диапазон частот:
  • Начальная частота (анализатор АФУ/ВАЦ): 30 кГц
  • Начальная частота (анализатор спектра): 5 кГц
  • Максимальная частота: 4 ГГц
• Количество портов: 2
• Старение (за год): ±1 х 10-6
• Фильтры ПЧ (по уровню -3 дБ): от 1 Гц до 5 МГц (с шагом 1/3/10)
• Динамический диапазон: 114 дБ
• Выходная мощность: +8 дБм (тип.)

Краткие технические характеристики (продолжение)

• Полоса анализа цифровых сигналов:
  • 10 МГц
  • 40 МГц/ 120 МГц (опционально)
• Значение среднего уровня собственных шумов на частоте 1 ГГц:
  • -163 дБ/мВт
• Фазовый шум (на частоте 1 ГГц):
  • отстройка 10 кГц: нормир. значение –111 дБн/Гц
  • отстройка 100 кГц: нормир. значение –105 дБн/Гц
  • отстройка 1 МГц: нормир. значение –119 дБн/Гц
• Дисплей: 6.5” дюйма трансфлективный цветной ЖК со светодиодной подсветкой
• Габариты: 292 х 188 х 82 мм
• Вес: 3.4 кг

Программное обеспечение (ПО)

Встроенное ПО «FieldFox Handled Analyzer Firmware» соответствует российским метрологическим нормам (Р 50.2.077-2014). Оно не требует дополнительной защиты от несанкционированных изменений: его устойчивость гарантирована на уровне аппаратной архитектуры и заводской калибровки.

Все метрологически значимые модули идентифицируются штатными средствами анализатора. Влияние программного кода на точность измерений заранее учтено в паспортных характеристиках. Прибор готов к сертифицированным измерениям сразу после включения.

Keysight N9913B FieldFox: Портативный ВЧ анализатор цепей для полевой метрологии

• Яркий антибликовый дисплей и кнопки с подсветкой обеспечивают удобство просмотра под прямыми солнечными лучами или в темноте
• Интуитивно-понятный интерфейс пользователя позволяет выполнять измерения несколькими нажатиями кнопок
• Однокнопочные измерения упрощают сложные процедуры настройки и позволяют гарантированно получать быстрые и точные результаты
• Мастер калибровки помогает выполнить ее быстро и правильно
• Вертикальная ориентация позволяет легко удерживать прибор и одновременно выполнять измерения

«Комбинированные» анализаторы Keysight N99xxB FieldFox построены на базе анализатора антенно-фидерных устройств

И позволяют расширить функциональность Вашего прибора:

• Полоса анализа: до 120 МГц
• Встроенный измеритель мощности
• Измерение параметров импульсов
• Сканер каналов
• Приемник GPS
• Анализатор спектра реального времени
• Поддержка программного обеспечения 89600 VSA
• Поддержка программного обеспечения Surveyor 4D
• Анализатор I/Q-сигналов
• Измерение коэффициента шума
• Тестирование по радиоэфиру оборудования LTE FDD/TDD и 5G
• Картографирование внутри и вне помещений
• Измерения напряженности электромагнитного поля (общие и 5G)
• Анализатор спектра
• Векторный анализатор цепей
• Измерения характеристик кабелей с помощью рефлектометрии во временной области (TDR)
