Измерительный приемник ESRP3 Rohde&Schwarz предназначен для измерения электромагнитных помех (ЭМП) при предварительной проверке на соответствие стандартам, в целях подготовки оборудования к заключительным сертификационным испытаниям. В то же время, он является полнофункциональным анализатором сигналов и спектра.

Измерительный приемник R&S ESRP3 представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник с последовательным частотным сканированием или параллельным режимом сканирования во временной области на основе БПФ-метода, что значительно ускоряет измерения. Для предотвращения перегруза входного каскада, при измерениях широкополосных помех, приемник могут оснащаться переключаемым преселектором.

Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемник ЭМС ESRP хорошо приспособлен и для мобильного применения. Сенсорный дисплей, помимо удобства работы, повышает скорость настройки прибора. Результаты измерений отображаются как в числовой форме, так и в виде графических аналоговых гистограмм.

Ключевые преимущества Измерительный приемник ESRP3 Rohde&Schwarz

Компактность и мобильность: настольный форм-фактор позволяет разместить приёмник даже в небольшой лаборатории, а возможность работы от аккумуляторов позволяет производить полевые испытания.
Высокая скорость измерений: технология сканирования на основе быстрого преобразования Фурье (БПФ) значительно сокращает время проверки по сравнению с традиционными методами.
Соответствие стандартам: приёмник отвечает требованиям CISPR 16-1-1 и другим нормативным документам, обеспечивая достоверность результатов.
Полный набор детекторов: пиковый (Peak), квазипиковый (Quasi-Peak), средний (Average) и среднеквадратичный (RMS) режимы для точного анализа различных типов сигналов.
Простота эксплуатации: интуитивно понятный интерфейс позволяет быстро освоить прибор даже специалистам без глубокого опыта в области ЭМС.
Доступная цена: R&S ESRP — это оптимальное решение для компаний, которые хотят проводить предсертификационные испытания собственными силами без значительных капитальных затрат.

Свойства

Диапазон частот от 9 кГц (опционально от 10 Гц) до 3.6 ГГц
Опционально: преселектор и предварительный усилитель (опция ESRP-B2)
Широкий выбор детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR average) и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
ПЧ и полосы разрешения по уровню -6 дБ (ЭМС-фильтры):

Стандартно: 200 Гц, 9 кГц, 120 кГц, 1 МГц с опц.
Опционально (ESRP-B29): 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Исключительно быстрое сканирование во временной об-ласти благодаря БПФ (опция ESRP-K53)
Автоматизированные последовательности испытаний
Максимальный уровень входного сигнала для РЧ мощность (CW-сигнал) (ослабление ВЧ ≥ 10 дБ): 50 В (AC coupled) / 0 В (DC coupled)
Сенсорный дисплей с диагональю 8.4 дюйма (21 см)
Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей
Габаритные размеры: 412 х 197 х 417 мм
Вес: 9.5 кг

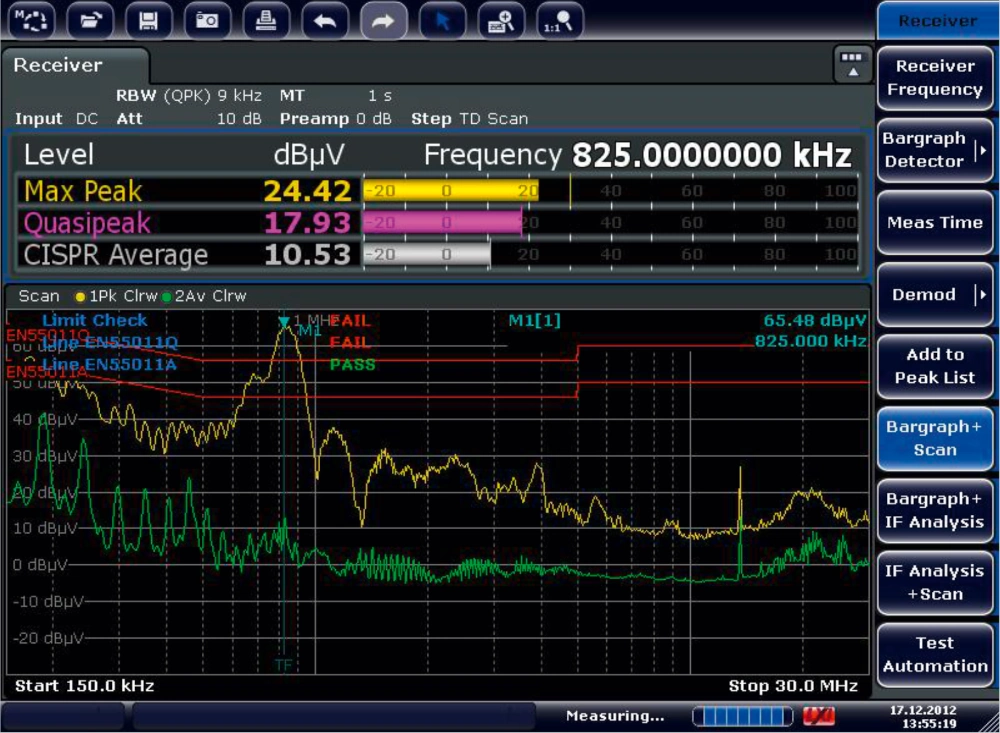

Фото Приёмник R&S ESRP выполняет измерения напряжения помех с квазипиковым и усредняющим CISPR детектором за считанные секунды. — Приёмник R&S ESRP выполняет измерения напряжения помех с квазипиковым и усредняющим CISPR детектором за считанные секунды.

Области применения

Предварительные испытания ЭМС на этапе разработки электроники
Быстрая проверка соответствия перед отправкой изделия на сертификацию
Контроль качества в небольших производственных лабораториях
Обучение студентов и инженеров основам измерений ЭМС
Оперативный поиск источников электромагнитных помех

Бренд	Rohde&Schwarz
Модель	ESRP3
Нижняя частота	9 кГц (опционально 10 Гц)
Верхняя частота	3,6 ГГц
Детекторы	квазипиковый, Макс. пиковый, Мин. пиковый, Среднего значения, Среднего значения с заданной постоянной времени, Среднеквадратичный, Среднеквадратичный в соответствии с CISPR 16-1-1
ПЧ и полосы разрешения	1 кГц (опционально), 1 МГц, 10 Гц (опционально), 10 кГц (опционально), 100 Гц (опционально), 100 кГц (опционально), 120 кГц, 200 Гц, 9 кГц
Максимальный уровень входного сигнала	50 В (AC coupled) / 0 В (DC coupled)
Питание	аккумуляторных батарей, от источника постоянного тока, от сети переменного тока
Дисплей	8.4 дюйма (21 см)
Габариты	412 х 197 х 417 мм
Вес	9.5 кг

Модель

ESRP3 (1316.4500.03) Измерительный приемник до 3.6 ГГц

Опции аппаратные

FSV-B1 Корпус повышенной прочности с поворотной ручкой для переноски
ESRP-B2 Встроенный преселектор и предусилитель
FSV-B4 Термостатированный кварцевый генератор, прецизионная опорная частота (ОСХО) (1310.9522.02)
FSV-B4 Термостатированный кварцевый генератор с повышенной стабильностью (ОСХО) (1310.9522.03)
ESR-B10 Управление внешним генератором
ESRP-B18 Съемный твердотельный жесткий диск (SSD)
FSV-B22 РЧ предусилитель от 100 кГц до 7 ГГц
ESRP-B29 Расширение частотного диапазона до 10 Гц и ЭМС полосы разрешения MIL-стандарта
FSV-B30 Работа от источника постоянного напряжения 12/24 В
FSV-B32 Комплект Lithium-Ion батарей (требуется FSV-B1, FSV-B30, FSV-B34)
FSV-B34 Зарядное устройство для Lithium-Ion батарей

Опции программные

ESRP-K53 Сканирование во временной области
ESRP-K56 Анализ ПЧ

Дополнительные принадлежности

ZZA-478 Комплект для монтажа в 19-дюймовую стойку
EMCPC Внешнее ПО Ключ аппаратной защиты
ELEMI-E Базовое ПО для измерения ЭМП
RAM Трансформатор сопротивления 50/75 Ω двунаправленный, L-секция
RAZ Трансформатор сопротивления 50/75 Ω однонаправленный, последовательный резистор 25 Ω
ZRB2 КСВН мост, 50 Ω, от 5 МГц до 3 ГГц
ZRC КСВН мост, 50 Ω, от 40 кГц до 4 ГГц
RBU100 Аттенюатор высокой мощности 100 Вт, 1 ГГц, 3/6/10/20/30 дБ
RBU50 Аттенюатор высокой мощности 50 Вт, 2 ГГц, 3/6/10/20/30 дБ
RDL50 Аттенюатор высокой мощности 50 Вт, 6 ГГц, 20 дБ
FSE-Z4 DC блок, от 10 кГц до 18 ГГц, тип-N
