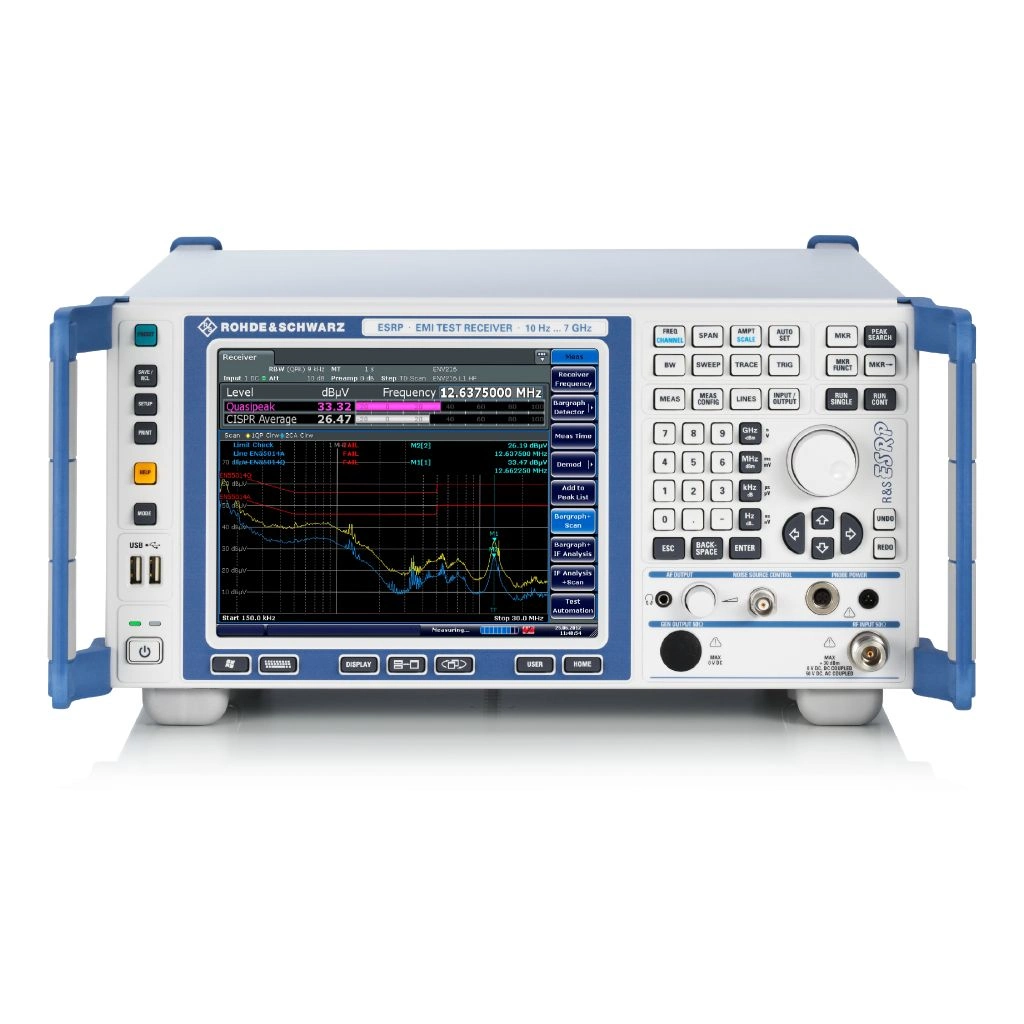

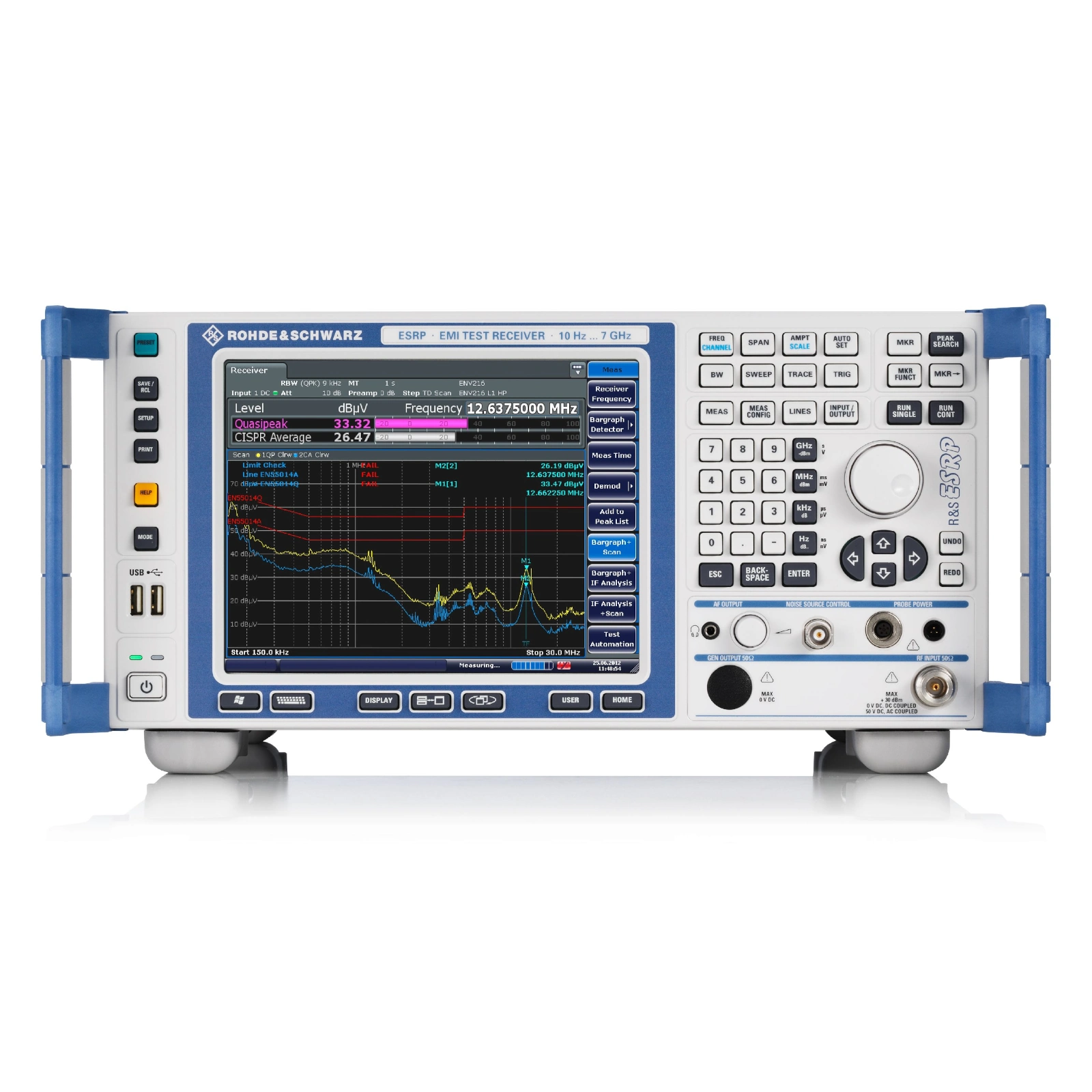

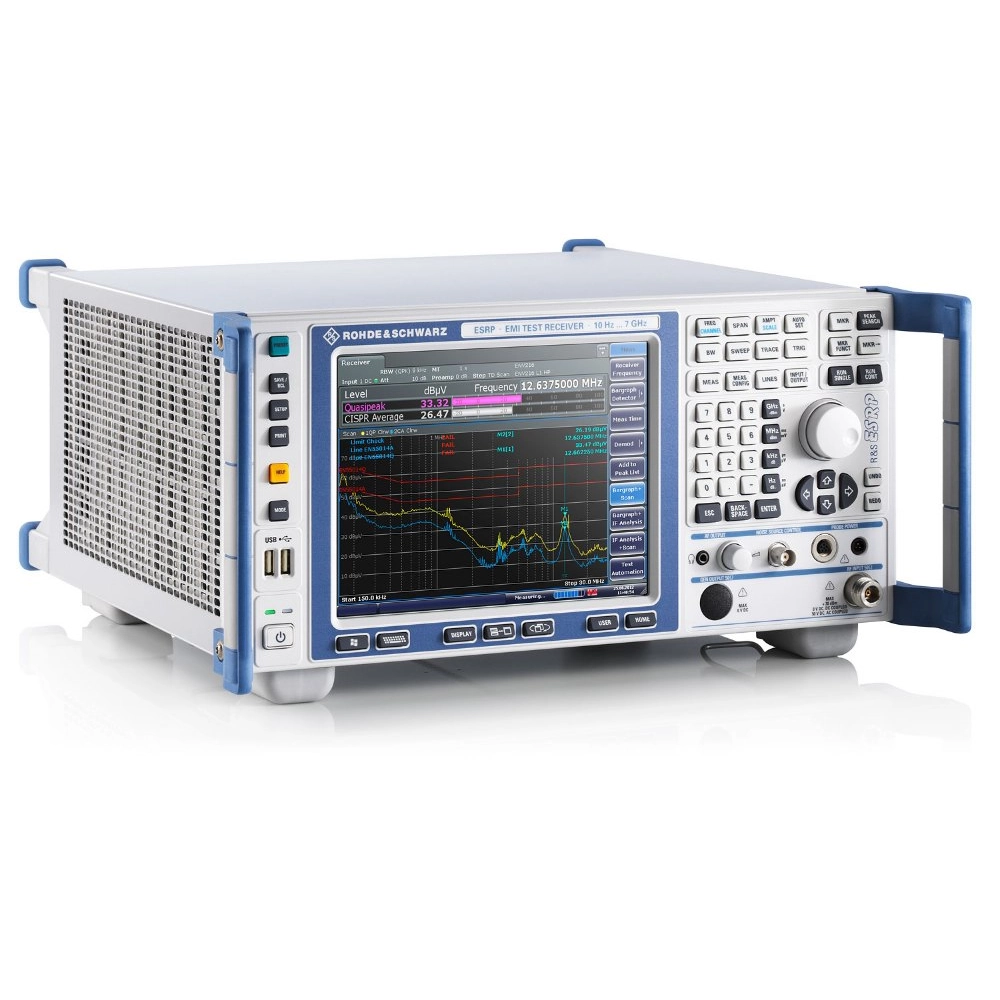

Измерительный приемник ESRP7 Rohde&Schwarz предназначен для измерения электромагнитных помех (ЭМП) при предварительной проверке на соответствие стандартам, в целях подготовки оборудования к заключительным сертификационным испытаниям. В то же время, он является полнофункциональным анализатором сигналов и спектра.

Измерительный приемник R&S ESRP7 представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник с последовательным частотным сканированием или параллельным режимом сканирования во временной области на основе БПФ-метода, что значительно ускоряет измерения. Для предотвращения перегруза входного каскада, при измерениях широкополосных помех, приемник могут оснащаться переключаемым преселектором.

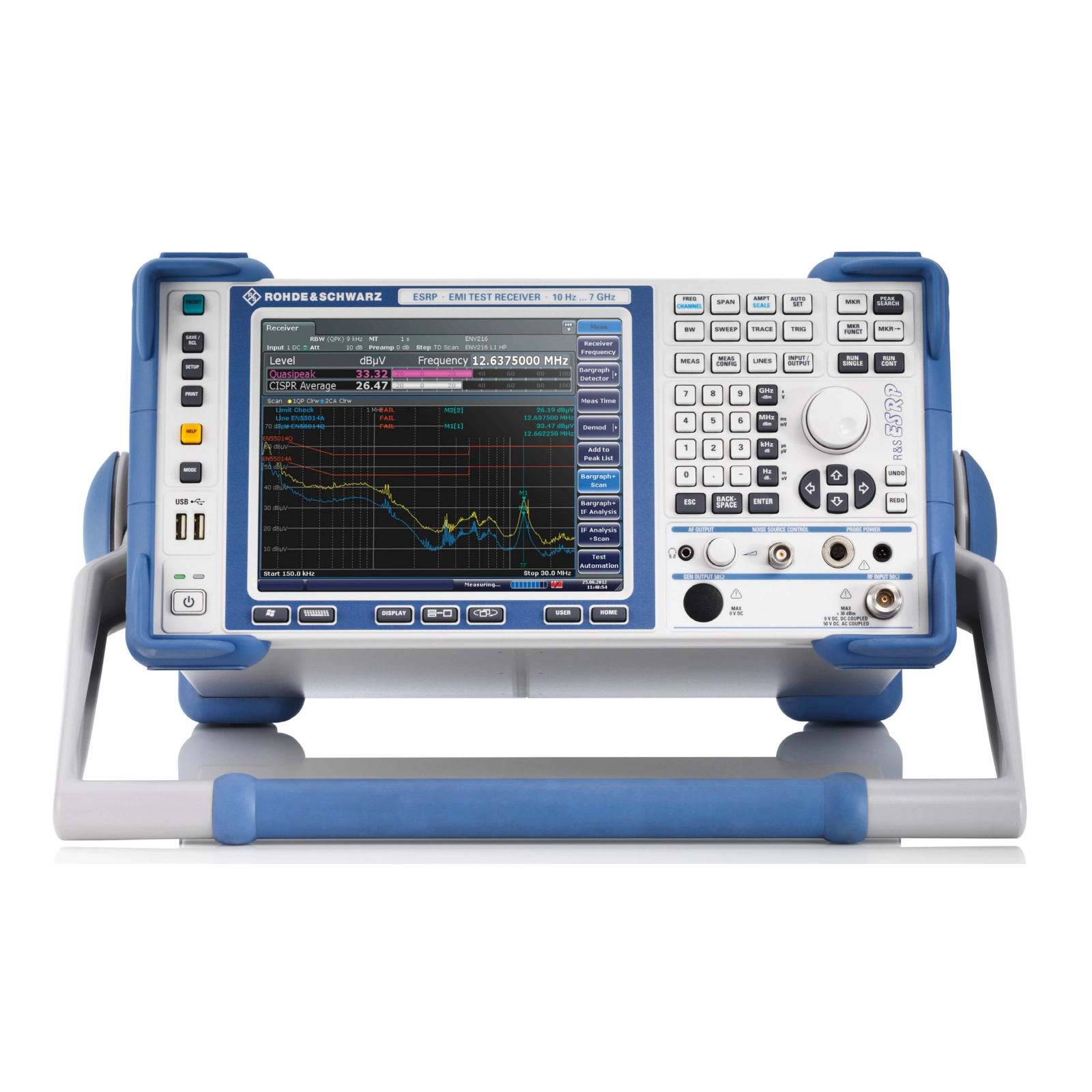

Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемник ЭМС ESRP хорошо приспособлен и для мобильного применения. Сенсорный дисплей, помимо удобства работы, повышает скорость настройки прибора. Результаты измерений отображаются как в числовой форме, так и в виде графических аналоговых гистограмм.

Ключевые преимущества Измерительный приемник ESRP7 Rohde&Schwarz

• Компактность и мобильность: настольный форм-фактор позволяет разместить приёмник даже в небольшой лаборатории, а возможность работы от аккумуляторов позволяет производить полевые испытания.
• Высокая скорость измерений: технология сканирования на основе быстрого преобразования Фурье (БПФ) значительно сокращает время проверки по сравнению с традиционными методами.
• Соответствие стандартам: приёмник отвечает требованиям CISPR 16-1-1 и другим нормативным документам, обеспечивая достоверность результатов.
• Полный набор детекторов: пиковый (Peak), квазипиковый (Quasi-Peak), средний (Average) и среднеквадратичный (RMS) режимы для точного анализа различных типов сигналов.
• Простота эксплуатации: интуитивно понятный интерфейс позволяет быстро освоить прибор даже специалистам без глубокого опыта в области ЭМС.
• Доступная цена: R&S ESRP — это оптимальное решение для компаний, которые хотят проводить предсертификационные испытания собственными силами без значительных капитальных затрат.

Свойства

• Диапазон частот: от 9 кГц (опционально от 10 Гц) до 7 ГГц
• Опционально: преселектор и предварительный усилитель (опция ESRP-B2)
• Широкий выбор детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR average) и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
• ПЧ и полосы разрешения по уровню -6 дБ (ЭМС-фильтры):

               Стандартно: 200 Гц, 9 кГц, 120 кГц, 1 МГц с опц.
               Опционально (ESRP-B29): 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

• Исключительно быстрое сканирование во временной об-ласти благодаря БПФ (опция ESRP-K53)
• Автоматизированные последовательности испытаний
• Максимальный уровень входного сигнала для РЧ мощность (CW-сигнал) (ослабление ВЧ ≥ 10 дБ): 50 В (AC coupled) / 0 В (DC coupled)
• Сенсорный дисплей с диагональю 8.4 дюйма (21 см)
• Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей
• Габаритные размеры: 412 х 197 х 417 мм
• Вес: 9.5 кг

Области применения

• Предварительные испытания ЭМС на этапе разработки электроники
• Быстрая проверка соответствия перед отправкой изделия на сертификацию
• Контроль качества в небольших производственных лабораториях
• Обучение студентов и инженеров основам измерений ЭМС
• Оперативный поиск источников электромагнитных помех
