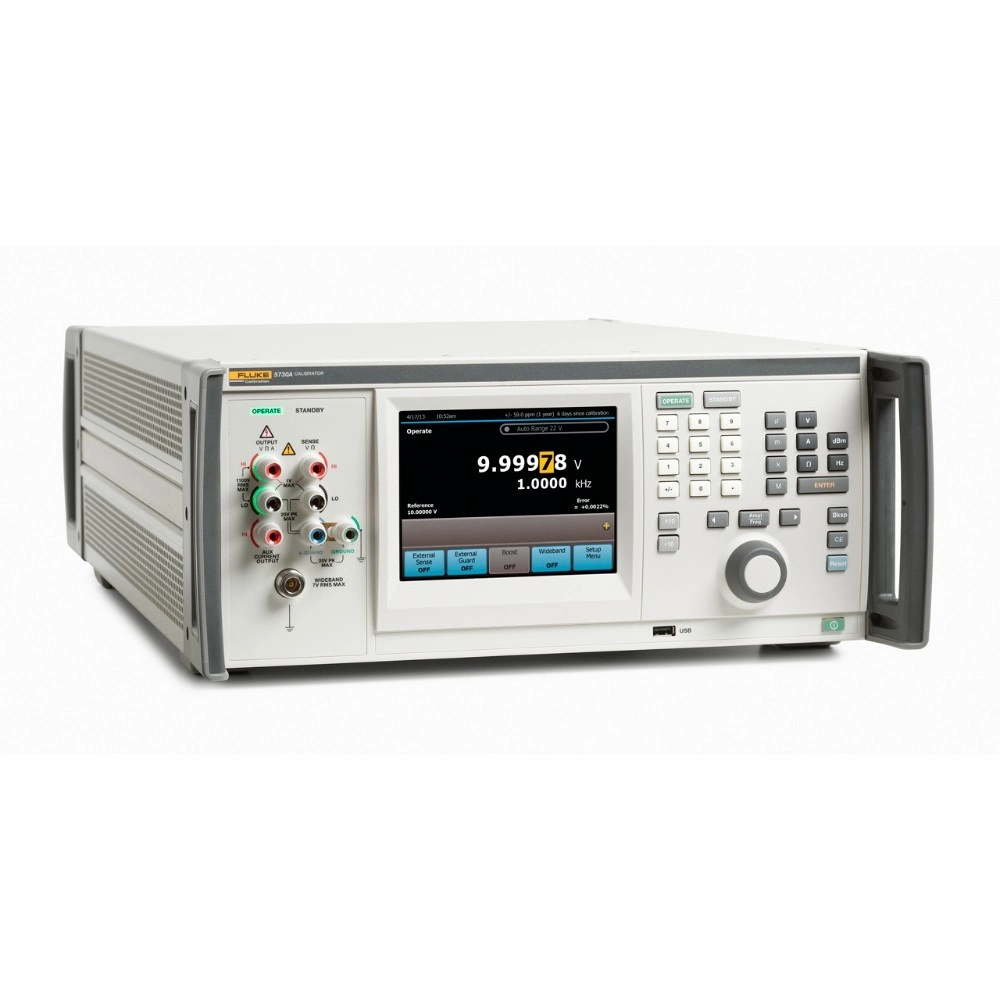

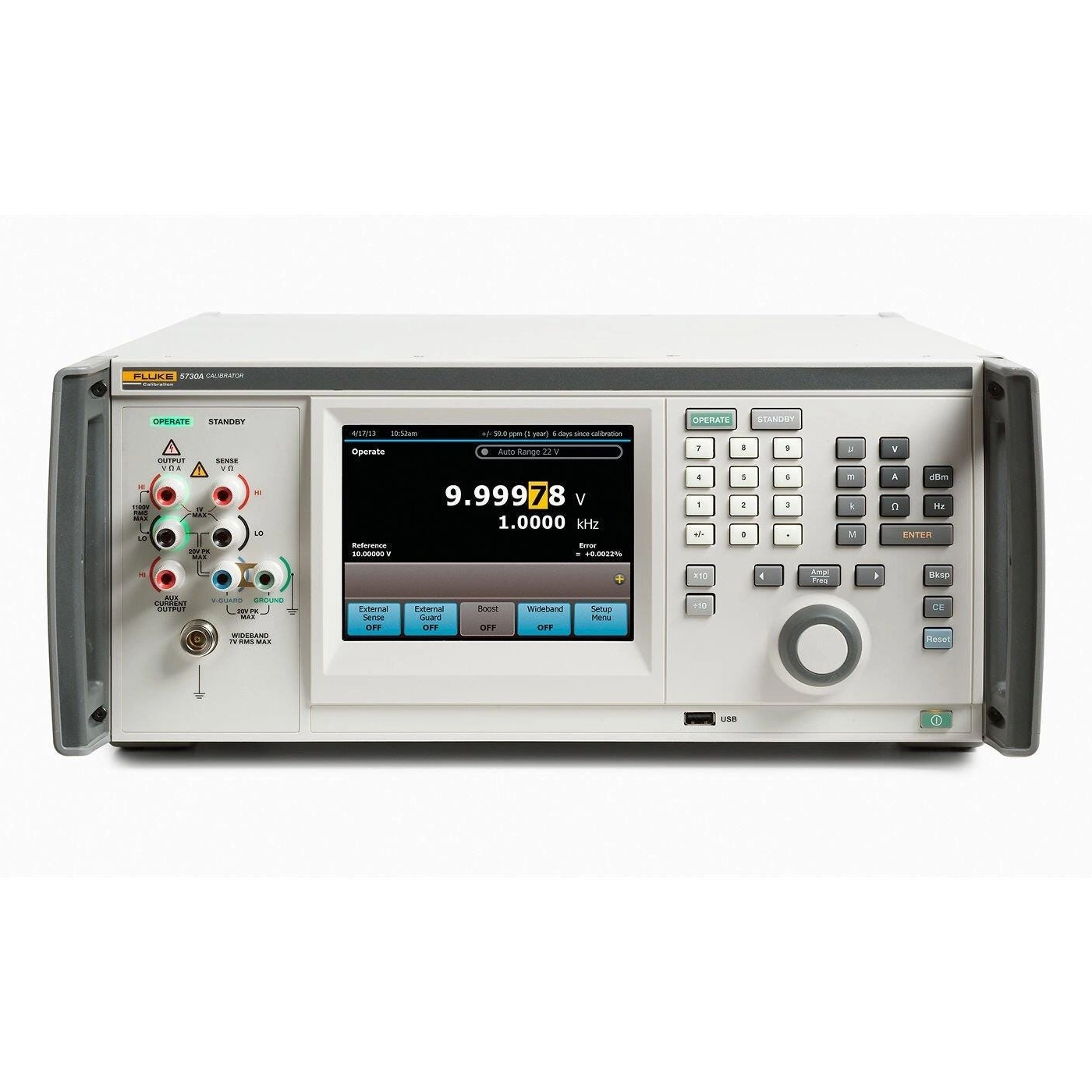

Калибратор 5730A

Выполняет калибровку широкого спектра цифровых мультиметров с длиной шкалы до 8,5 знаков, а также РЧ-вольтметров.
Утвержденный тип средств измерений.

Характеристики:
Производитель – Fluke
Диапазон напряжения постоянного тока – от 0 до ±1100 В
Диапазон напряжения переменного тока – от 220 мВ до 1100 В и от 10 Гц до 1 МГц

Калибратор 5730A

Описание

Многофункциональный калибратор 5730A предназначен для воспроизведения напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, частоты напряжения переменного тока.
Калибратор 5730A разработан для специалистов, выполняющих профессиональную калибровку и требующих наиболее точных сигналов постоянного тока/низкой частоты. Метрологи, которые сталкиваются с высокой рабочей нагрузкой, оценят производительность и надежность продукта Fluke. Калибратор 5730А создан с использованием международных стандартов и производится на заводе согласно аккредитованной ISO/IEC 17025 калибровке. Технические характеристики соответствуют стандартному уровню достоверности Fluke Calibration 99 % (а также уровню достоверности 95 %) для поддержки быстрого сравнения измерений в соответствии с международными стандартами качества. Данные характеристики являются абсолютными и включают неопределенность использованных стандартов калибровки. Дополнительный анализ не требуется.

Свойства:

– Улучшенные технические характеристики для переменного напряжения, переменного тока и сопротивления;
– 6,5-дюймовый сенсорный экран с разрешением VGA и полноцветной графикой интерфейс пользователя;
– Клеммы Visual Connection Management™ помогают правильно подключить кабели;
– Медно-бериллиевые клеммы;
– USB-хранилище данных проверки калибровки;
– Вход и выход фазовой синхронизации;
– Шина USB;
– Порт Ethernet;
– Мягкое питание (сенсор подачи питания);
– Выбор из девяти языков;

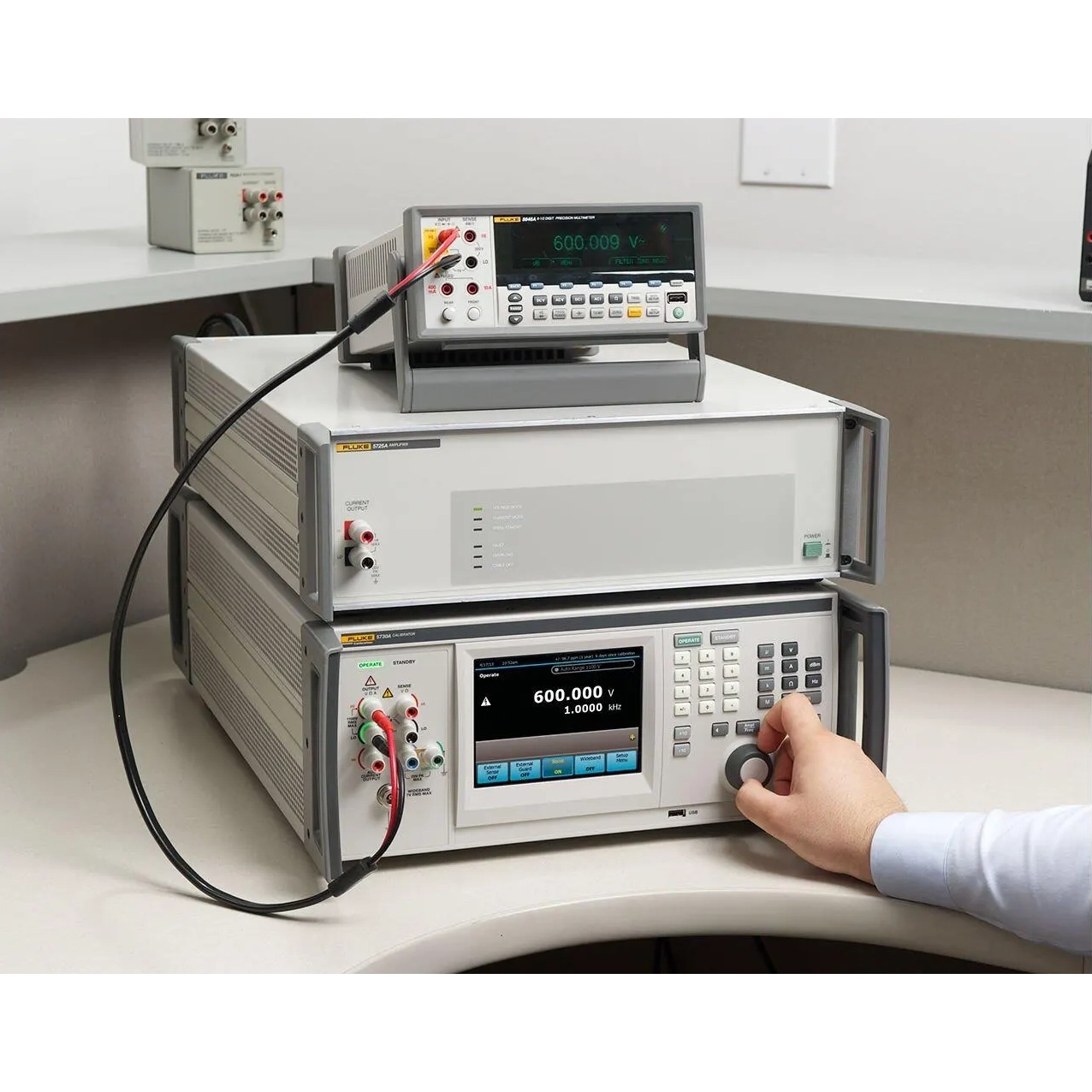

– Совместим с усилителями 52120A и 5725A;
– Полная совместимость MET/CAL® с процедурами 5700A и 5720A;
– Калибровка артефактов с использованием внешних стандартов 10 В, 1 Ом и 10 кОм;

Характеристики:

Напряжение постоянного тока:
– Диапазон: от 0 до ±1100 В
– Наилучшая одногодичная спецификация 95 %: 3,5 ppm + 2,5 мкВ
Напряжение переменного тока:
– Диапазон: от 2.2 мВ до 1100 В от 10 Гц до 1 МГц
– Наилучшая одногодичная спецификация 95 %: 42 ppm + 8 мкВ
Постоянный ток
– Диапазон: от 0 до ± 2,2 А
Fluke Calibration 5725A: от 0 до ± 11 А
Fluke Calibration 52120A: от 0 до ± 100 А
– Наилучшая одногодичная спецификация 95 %: 35 ppm + 7 нА
Переменный ток
– Диапазон: от 9 мкА до 2,2 А, от 10 Гц до 10 кГц
Fluke Calibration 5725A: от 9 мкА до 11 А
Fluke Calibration 52120A: от 9 мкА до 120 А
– Наилучшая одногодичная спецификация 95 %: 103 ppm + 8 нА

Характеристики (продолжение):

Сопротивление
– Диапазон: от 0 до 100 МОм, 18 значений в x1 и x1,9
– Наилучшая одногодичная спецификация 95 %: 6,5 ppm
Широкополосный вариант
– Диапазон: от 300 мкВ до 3,5 В, от 10 Гц до 30 МГц
– Наилучшая одногодичная спецификация 95 %: ± 0,4 % от установки
– Температурный режим равен при:
эксплуатации – от 0 °C до 50 °C,
калибровке: от 15 °C до 35 °C,
хранении: от –40 °C до 75 °C;
– Относительная влажность допускается при:
эксплуатации: < 80 %: до 30 °C, < 70 %: до 40 °C, < 40 %: до 50 °C,
хранении: < 95 %, без конденсации;
– Рабочие высоты не более 2000 м;
– Защитная изоляция 20 В;
– Питание линии при частоте от 47 Гц до 63 Гц ±10 % – 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В;
– Потребляемая мощность 300 ВА;
– Габариты: 18 х 44 х 65 см;
– Вес: 27 кг.

Функциональные возможности:

– Внутренние опорные эталоны с контролируемой рабочей средой, которые позволяют Калибратору поддерживать полную работоспособность в широком
диапазоне температур окружающей среды;
– Автоматическое вычисление погрешности измерений, которое выполняется с помощью простой ручки регулирования выходного сигнала;
– Клавиши, умножающие и делящие значение на выходе на 10. Это упрощает работу на измерительных приборах с точками калибровки на десятичных
множителях части полной шкалы.
– Программируемые ограничения на входе для ограничения уровней ввода в Калибратор. Это позволяет предотвратить доступ к уровням, которые могут
быть опасны для оборудования и персонала;

Функциональные возможности (продолжение):

– Режимы смещения и масштабирования, которые упрощают проверки линейности мультиметров;
– Регулируемый опорный выходной сигнал фазы и входной сигнал фазовой подстройки;
– Время прогрева равно двойному интервалу времени с момента последнего прогрева, но не более 30 минут;
– Время установления занимает менее 5 секунд для всех функций и диапазонов, за исключением отдельно оговоренных;
– Стандартные интерфейсы IEEE-488 (GPIB), RS-232, устройство USB 2.0, Ethernet, 5725A, 52120A, вход фазовой синхронизации (BNC), выход опорного фазового сигнала(BNC);
– Спецификации погрешности моделей 5730A включают стабильность, температурный коэффициент, линейность, стабильность выходного напряжения и прослеживаемость выходных стандартов, используемых при калибровке. Для определения общей погрешности используемого калибратора в указанном температурном диапазоне не требуется никаких дополнений;
– Доверительный интервал характеристик 99 % и 95 %.

Модели:

5730A Многофункциональный калибратор
5730A/03 Многофункциональный калибратор с широкополосным выходом 30 МГц переменного напряжения
5730А/05 Многофункциональный калибратор с широкополосным выходом 50 МГц переменного напряжения
5730A/S Многофункциональный калибратор без порта USB на передней панели

Опции:

52120A Усилитель тока, управляемый напряжением;
5725A Усилитель;
5730A-7002 Кабели с низкой термо-ЭДС с зажимами «банан»;
5730A-7003 Кабели с низкой термо-ЭДС с наконечниками;
Y5737 Комплект для монтажа 5730A в стойку;
Y5738 Комплект направляющих для монтажа 5730A в стойку;
57XX/CASE Прочный чехол для переноски 5730A;
5790A Стандарт измерения переменного тока;
734A Эталонное напряжение и стандарт измерения постоянного тока;
732B Стандарт постоянного напряжения;
742A Стандарты сопротивления;
792A Стандарт сравнения постоянного и переменного напряжения.

Программные опции:

MET/CAL Программное обеспечение для управления процессом калибровки MET/CAL Plus;
MET/TEAM Программное обеспечение для управления фондом контрольно-измерительного оборудования MET/TEAM.
