Осциллограф DHO924S RIGOL

Осциллограф DHO924S RIGOL является несложным измерительным прибором, предназначенным для анализа аналоговых и цифровых сигналов в задачах разработки, отладки и обслуживания электронной аппаратуры. Модель входит в серию DHO900, которая представляет собой современную платформу, построенную на базе специализированной аппаратной архитектуры.

Цифровой осциллограф DHO924S обеспечивает полосу пропускания 250 МГц и поддерживает одновременную работу с четырьмя аналоговыми и шестнадцатью цифровыми каналами, что делает его универсальным инструментом для комплексной диагностики смешанных сигнальных цепей.

Ключевые особенности

• Высокое разрешение 12 бит: 4096 уровней квантования для сверхточной оценки малых сигналов и пульсаций.
• Питание через USB Type-C: Возможность автономной работы от портативного аккумулятора (Power Bank) в полевых условиях.
• Компактный эргономичный дизайн: Портативный корпус с поддержкой крепления по стандарту VESA для экономии места на столе.
• Анализ диаграммы Боде (Bode Plot): Встроенная функция для оценки стабильности контуров обратной связи импульсных источников питания.

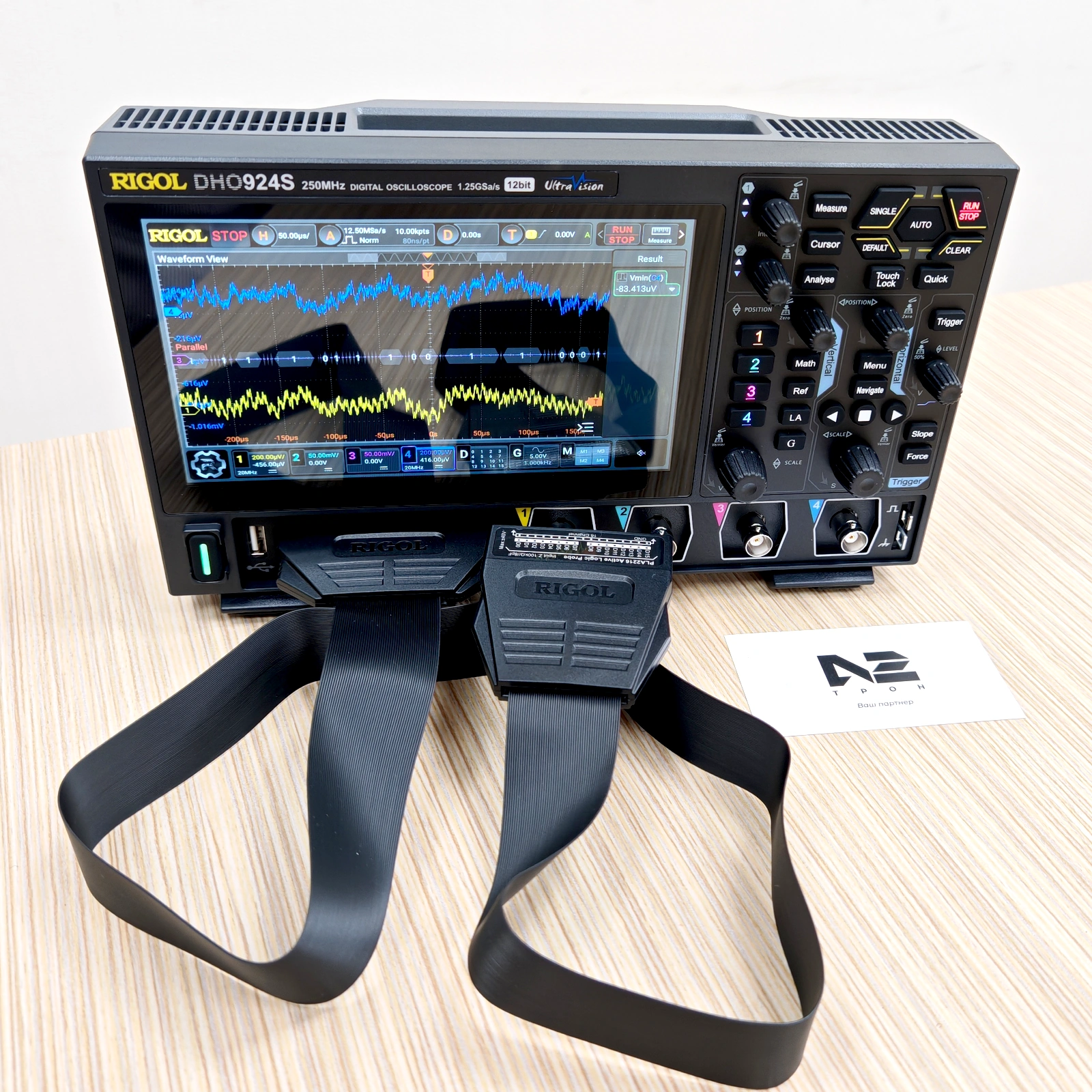

• 16 цифровых каналов в базе: Возможность одновременной отладки аналоговых и цифровых сигналов (с опциональным логическим щупом).
• Расширенное декодирование шин: Аппаратный захват и декодирование протоколов I2C, SPI, UART, CAN и LIN с выводом данных в таблицу событий.
• Высокая скорость захвата: Частота обновления осциллограмм до 1 000 000 форм/с для надежной фиксации редких аномалий.
• Встроенный генератор сигналов: 14-битный AWG-генератор (25 МГц, 156 Мвыб/с) с поддержкой стандартных и пользовательских форм волны.

Принцип действия

В основе работы серии осциллографов DHO9000 лежит принцип высокоскоростной аналого-цифровой конвертации. Прибор в реальном времени преобразует напряжение входного электрического сигнала в цифровой код, который затем визуализируется на цветном жидкокристаллическом экране. Пользователь может наблюдать за сигналом в виде осциллограмм, эпюр, диаграмм или спектрограмм, а также накладывать на них результаты автоматических измерений.

Конструктивное исполнение

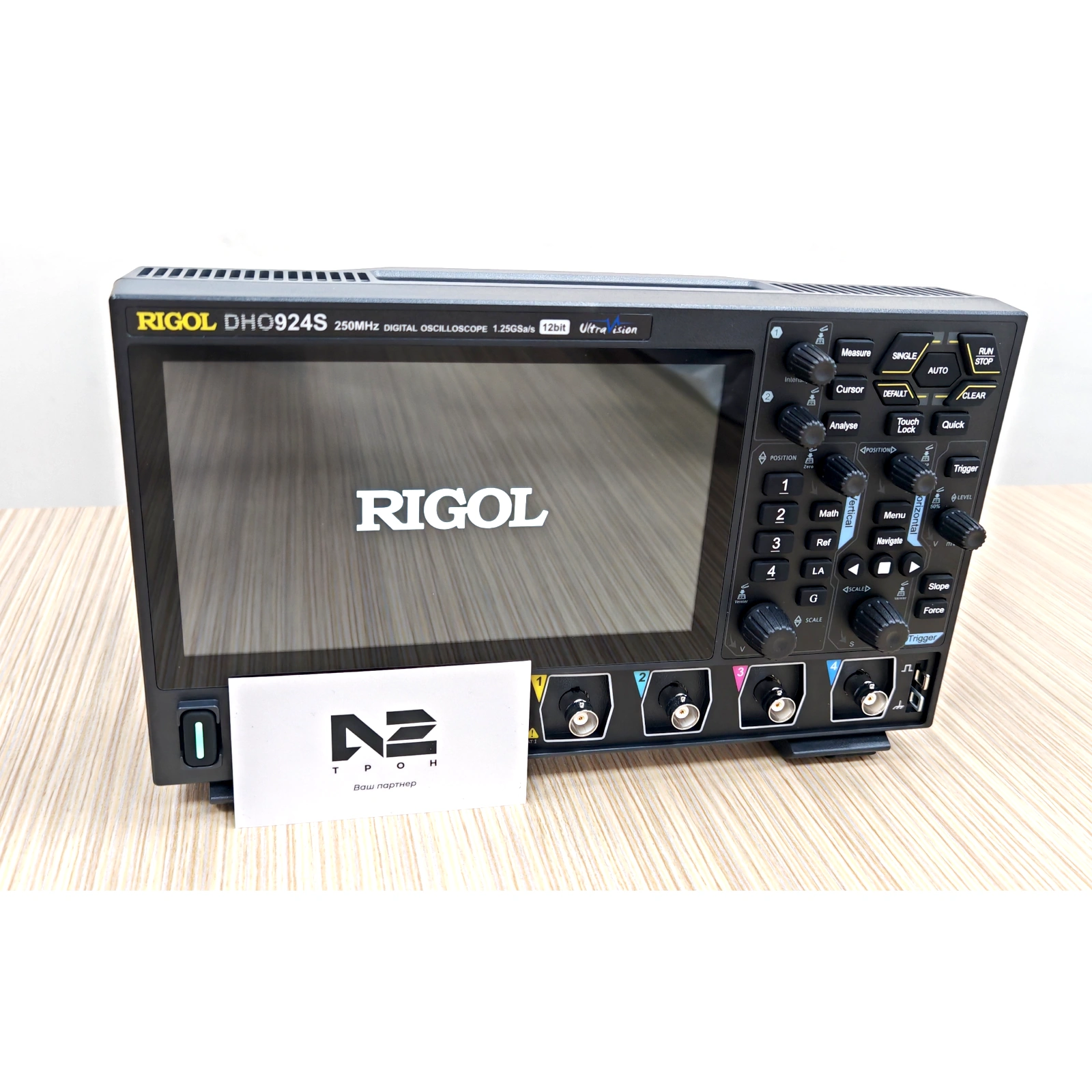

Конструктивно устройство представляет собой настольный моноблок, оснащенный удобной ручкой для транспортировки. Питание осуществляется от внешнего адаптера постоянного тока через разъем USB Type-C. Настройка параметров и управление режимами измерений могут выполняться как вручную с помощью элементов на лицевой панели, так и дистанционно через сетевые интерфейсы USB и LAN.

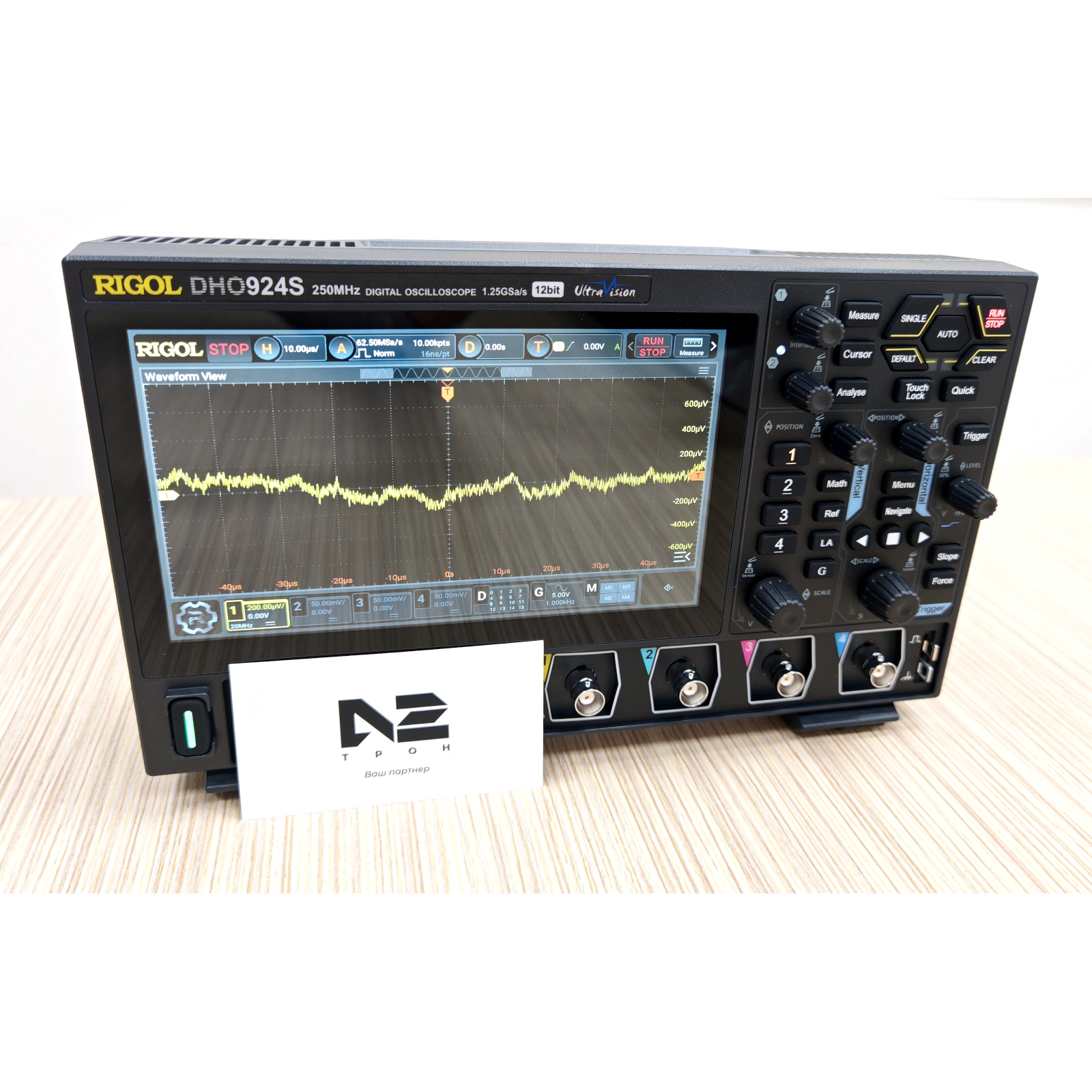

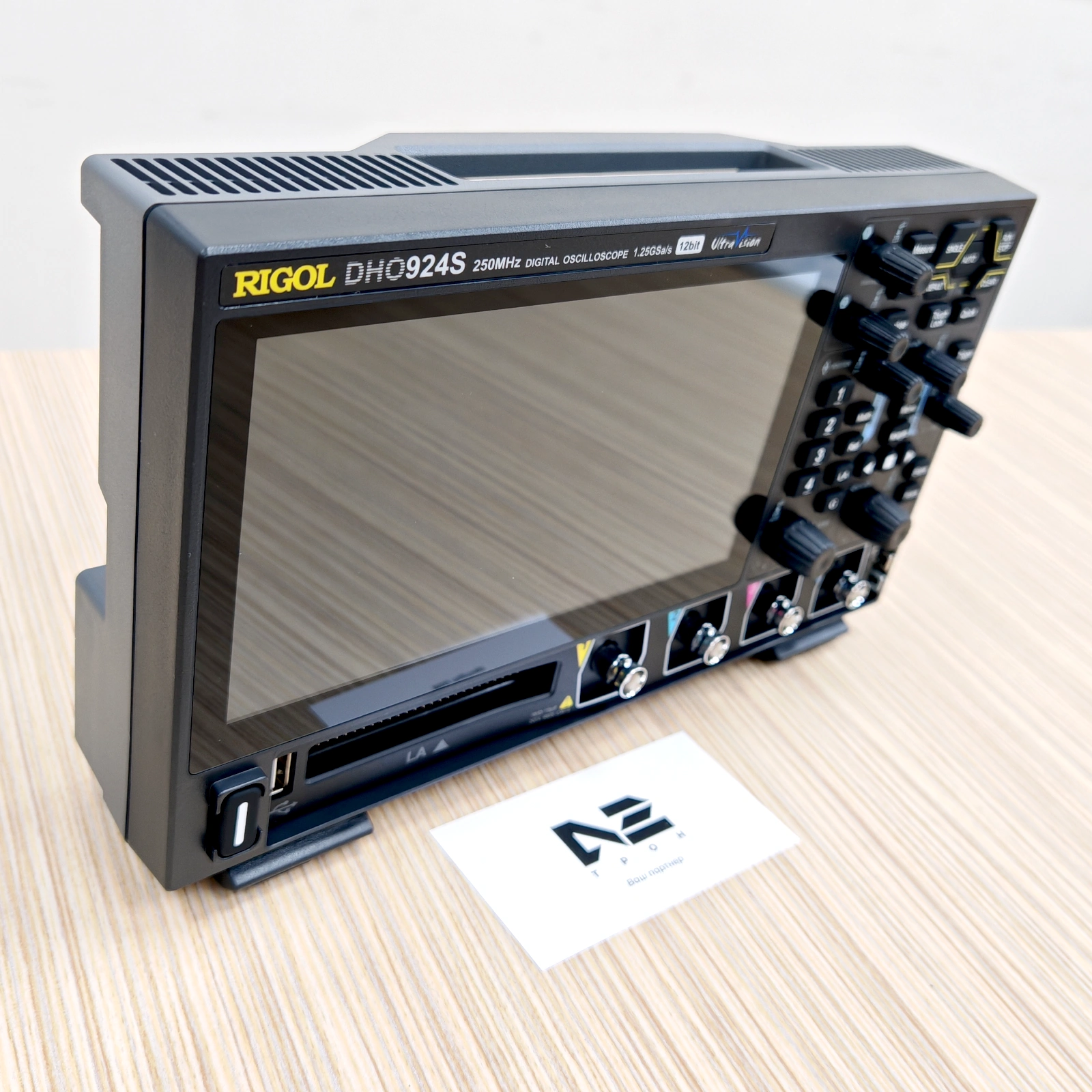

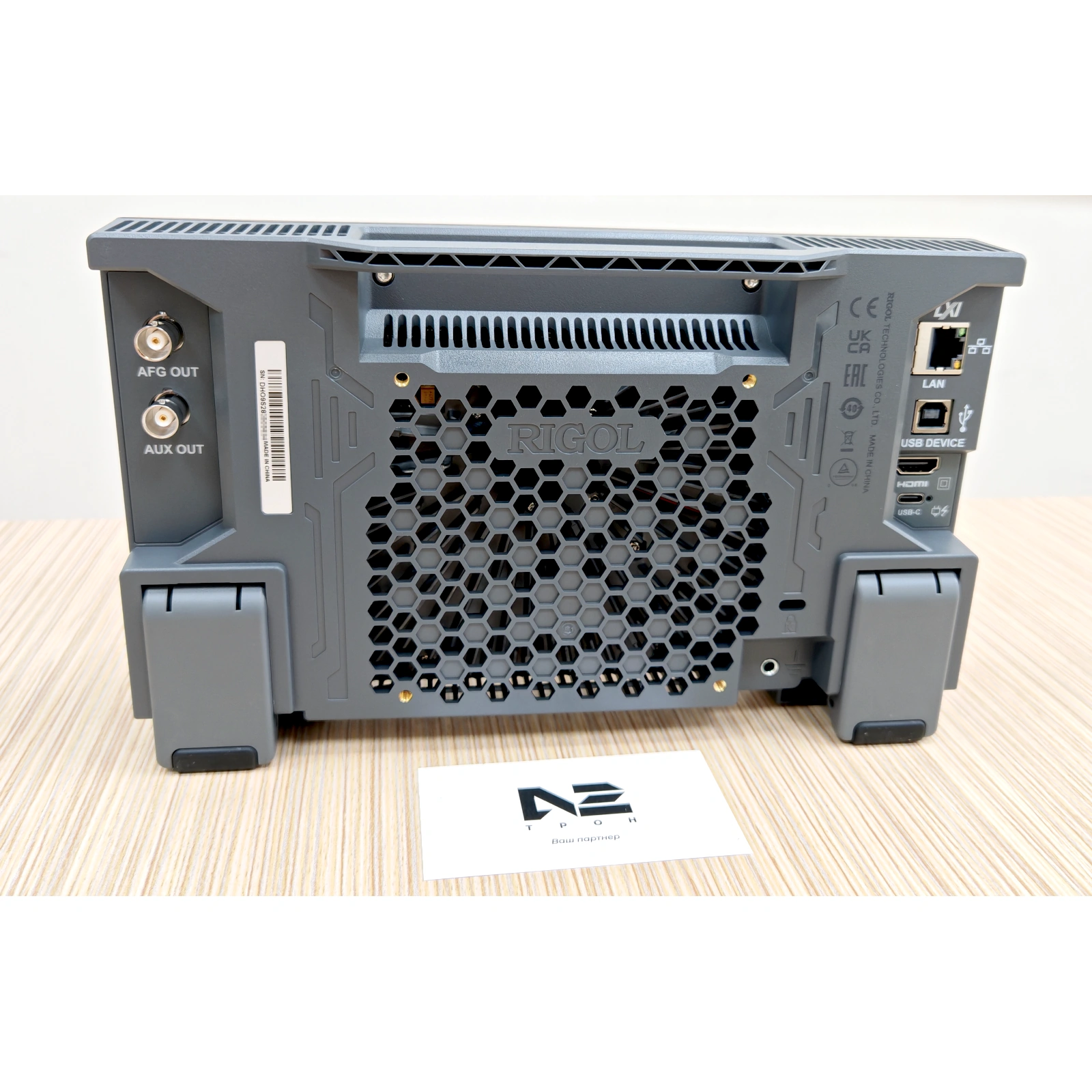

Органы управления и основные интерфейсы эргономично распределены по корпусу. На передней панели расположены цветной экран, многофункциональные поворотные регуляторы, навигационные клавиши, четыре разъема для аналоговых каналов, порт для подключения цифровых каналов (LA), а также выходы USB HOST, сигнала компенсации щупа и клемма заземления. Задняя панель отвечает за периферийные подключения и включает порты HDMI, LAN, AUX OUT, USB DEVICE, разъем питания USB Type-C и клемму заземления; в версиях с генератором здесь также находится выход AFG OUT.

Технические характеристики Осциллограф DHO924S RIGOL

• Полоса пропускания: 250 МГц
• Количество каналов: 5
• Частота дискредитации на канал: 1.25 Гвыб/с
• Время нарастания переходной характеристики: 1.4 нс
• Глубина памяти на канал: 50 млн точек
• Входное сопротивление: 1 МОм ± 1%
• Диапазон установки коэффициентов отклонения: от 200 мкВ/дел до 10 В/дел
• Разрешение по вертикали: 12 бит
• Диапазон установки коэффициентов развертки: от 2 нс/дел до 500 с/дел
• Скорость захвата: 30 000 осциллограмм/с
• Генератор сигналов произвольной формы:
  — каналов: 1
  — типы сигналов: синусоида, прямоугольный сигнал, пилообразный сигнал, постоянное напряжение, шум, пользовательская форма сигнала
  — максимальная частота: 25 МГц
• Дисплей: 7 дюймов (1024 x 600)
• Размеры: 265 x 162 x 78 мм
• Вес: 1.8 кг

Программное обеспечение (ПО)

Программное обеспечение осциллографов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Рекомендации по выбору пробников

При выборе пассивного пробника его полоса пропускания должна быть равна или превышать полосу осциллографа. Для большинства инженерных задач оптимален коэффициент деления 10:1, который снижает емкостную нагрузку на схему и позволяет измерять высокие напряжения. Поскольку паразитная емкость стандартных щупов может искажать фронты импульсов, для скоростных цифровых интерфейсов и схем с высоким импедансом рекомендуется применять активные пробники. В силовой электронике, для измерения напряжений в узлах без гальванической связи с землей, необходимо использовать дифференциальные пробники.

Для анализа токовых процессов применяются токовые пробники, преобразующие ток в пропорциональное напряжение. При их выборе, как и для любых других щупов, необходимо учитывать запас по максимальному рабочему напряжению и требуемый класс электробезопасности. Кроме того, предпочтительнее выбирать модели с функцией автоматического распознавания коэффициента деления самим осциллографом, что исключает ошибки ручного ввода настроек и ускоряет подготовку к измерениям.
