Измерительный приемник ESR26 Rohde&Schwarz

Измерительный приемник ESR26 предназначен для измерений электромагнитных помех по ГОСТ CISPR 16-1-1-2016. Кроме того, он является полноценным анализатором спектра и позволяет производить измерения  параметров спектра радиотехнических сигналов, в том числе в реальном масштабе времени.

ЭМС приемники серии R&S ESR удовлетворяют всем требованиях коммерческих стандартов, применяемых в испытательных центрах и лабораториях по исследованию устойчивости радиоэлектронного оборудования к электромагнитным помехам (ЭМП). Они полностью соответствует стандарту CISPR16-1-1 в последней редакции для проведения сертификационных измерений и тестирования изделий на электромагнитную совместимость (ЭМС).

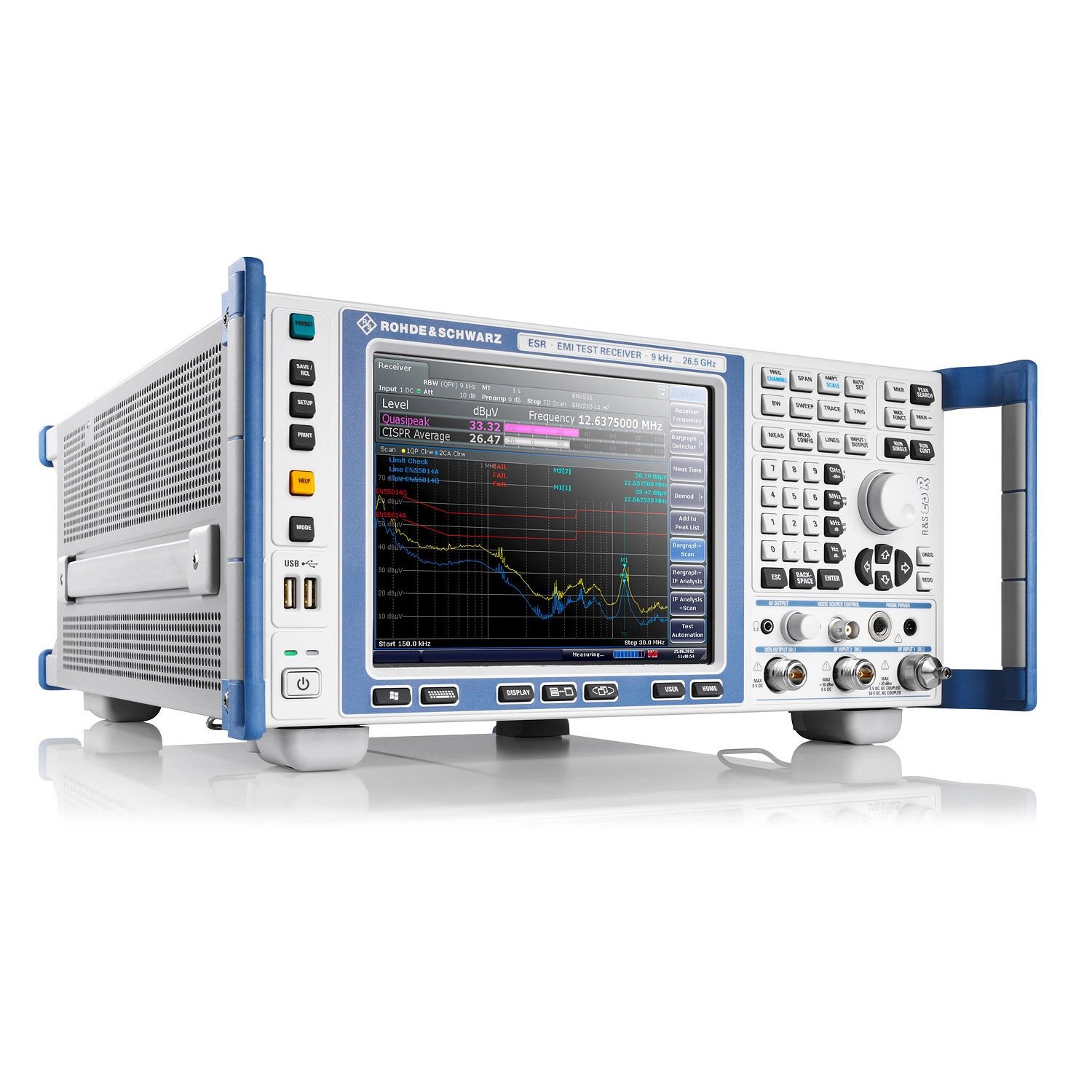

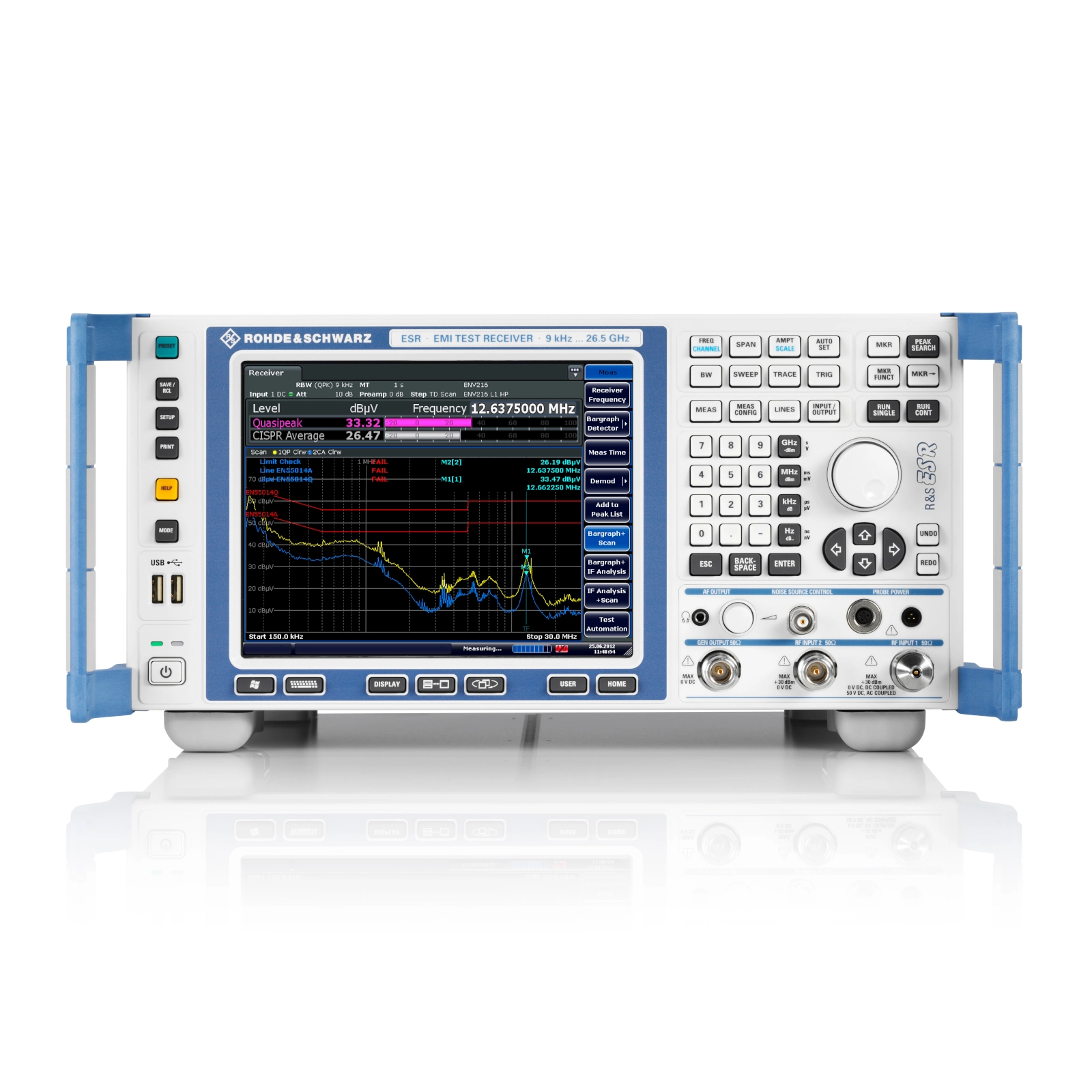

Конструктивно приемник измерительный ESR26 выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

Описание средства измерений

Принцип действия измерительного приемника ESR26 основан на методе последовательного и параллельного анализа сигнала.

ESR26 представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник, который отображает амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех анализатор ESR26 оснащен переключаемыми преселекторами.

Измерительный прибор имеет режимы:
— частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторами цифровых микросхемах,
— временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами.

Приемник ESR26 ROHDE&SCHWARZ обеспечивает сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре.

Свойства

• Измерительный приемник ЭМП и полнофункциональный анализатор сигналов и спектра в одном приборе
• Широкий динамический диапазон и высокая точность
• Второй ВЧ-вход с максимальной частотой до 1 ГГц и с дополнительной защитой от перегрузок
• Штатный преселектор с 16 фиксированными фильтрами и предварительный усилитель
• Широкий выбор детекторов, в том числе: CISPR-average и RMS-average
• Дополнительные полосы разрешения от 10 Гц до 100 кГц в соответствии с CISPR (MIL STD-461, DO-160)
• Сканирование во временной области с использованием БПФ и анализ ПЧ
• Возможность анализа спектра в реальном масштабе времени в полосе обзора до 40 МГц
• Полностью или частично автоматизированные последовательности испытаний
• Дистанционно управляемые измерения и автоматизированные ЭМП программы (R&S ELEKTRA)
• Сенсорный дисплей диагональю 8.4 дюйма (21 см)

Анализ спектра в реальном масштабе времени

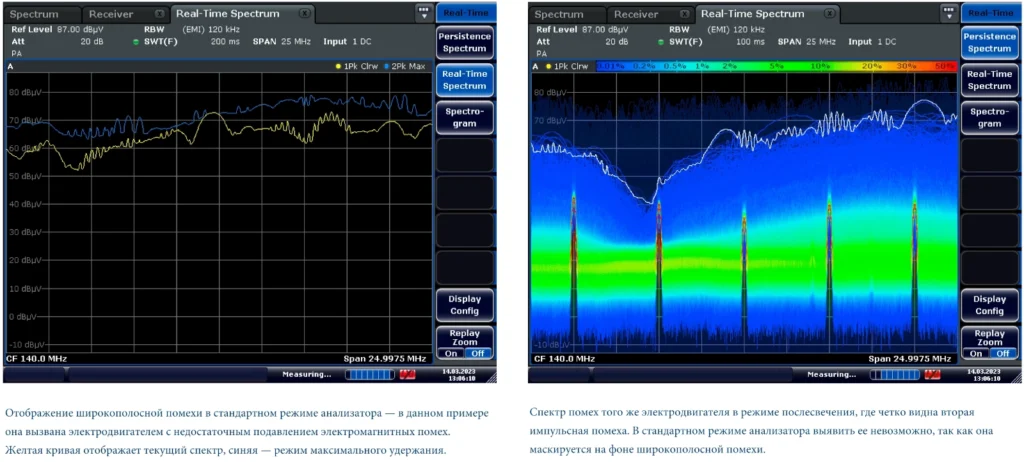

Опция ESR-K55 «Анализ спектра в реальном масштабе времени» — параллельное накопление и анализ данных (быстрое выполнение алгоритмов БПФ), в следствии чего, исключаются периоды простоя и никакой информации не теряется. Эффект послесвечения позволяет оценить вероятность появления сигнала, помогая увидеть даже очень кратковременные и редкие события. Также это позволяет помочь разделить наложенные друг на друга сигналы, например импульсные и постоянные помехи, замаскированные широкополосными сигналами.

Краткие характеристики

• Частотный диапазон: от 9 кГц / 10 МГц до 26.5 ГГц
• Опциональное расширение нижнего диапазона частот: от 10 Гц
• Разрешение по частоте: 0,1 Гц в режиме приемника
• Стабильность опорного генератора (температурная), базовая: ±1 × 10–6
• Преселектор: встроенный, 16 фиксированных фильтров
• Максимальный уровень входного сигнала: 30 дБм (1Вт) предусилит. выкл. (по входу 2)
• Макс. имп. напряжение (при ослаблении ВЧ ≥ 10 дБ): 450 В (по входу 2)
• ПЧ и полосы разрешения по уровню -6 дБ, базово: 200 Гц, 9 кГц, 120 кГц, 1 МГц
• ПЧ и полосы разрешения по уровню -6 дБ, опционально: 10/100 Гц, 1/10/100 кГц

Краткие характеристики (продолжение)

• Отображаемый средний уровень шума (DANL) в режиме анализатора спектра: < -161 дБм (тип.)
• Средний уровень шумов в режиме приемника: < 20 дБмкВ (ном.) предусил. выкл
• Абсолютная погрешность измерения уровня сигнала на частоте 64 МГц, преселектор выкл.: 0.35 дБ
• Типы детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average), среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
• Дисплей: сенсорный, диагональ 21 см (8.4 дюйма), 800х600 пикс. (SVGA)
• Потребляемая мощность: 150 Вт (макс. 250 Вт со всеми опциями)
• Габаритные размеры: 412 х 197 х 517 мм
• Вес (без опций): 14.6 кг

Сканирование во временной области

Опция R&S ESR-K53 активирует режим БПФ-сканирования во временной области (FFT-based Time-Domain Scan). Она позволяет проводить измерения электромагнитных помех (EMI) значительно быстрее — до 6000 раз быстрее по сравнению с классическим пошаговым частотным сканированием. Это критически важно для выявления кратковременных, прерывистых узкополосных помех и изолированных импульсов, которые легко пропустить при стандартных измерениях. Для работы этой опции требуется наличие аппаратной опции R&S ESR-B50.

Опция ESR-K53 «Сканирование во временной области» — альтернативный вариант предварительных сканирований, дающих общее представление о спектре помехи, но ещё не соответствующие стандартам ЭМС. Ультрабыстрое сканирование во временной области, на основе технологии БПФ, позволяет многократно ускорить процесс измерений. Это особенно эффективно, если испытуемое устройство доступно для проведения измерений лишь в течение коротких промежутков времени.

Анализ ПЧ

Опция R&S ESR-K56 добавляет функцию анализа спектра на промежуточной частоте (IF Analysis) в режиме приемника. Она позволяет детально рассмотреть спектр сигнала вокруг обнаруженной частоты помехи (с полосой обзора до 10 МГц). Это помогает инженерам по ЭМС точно определить природу помехи, рассмотреть структуру модуляции или выделить отдельные спектральные линии. В этом режиме поддерживаются специализированные полосы пропускания, такие как 200 Гц, 9 кГц и 120 кГц.

Работа в полевых условиях

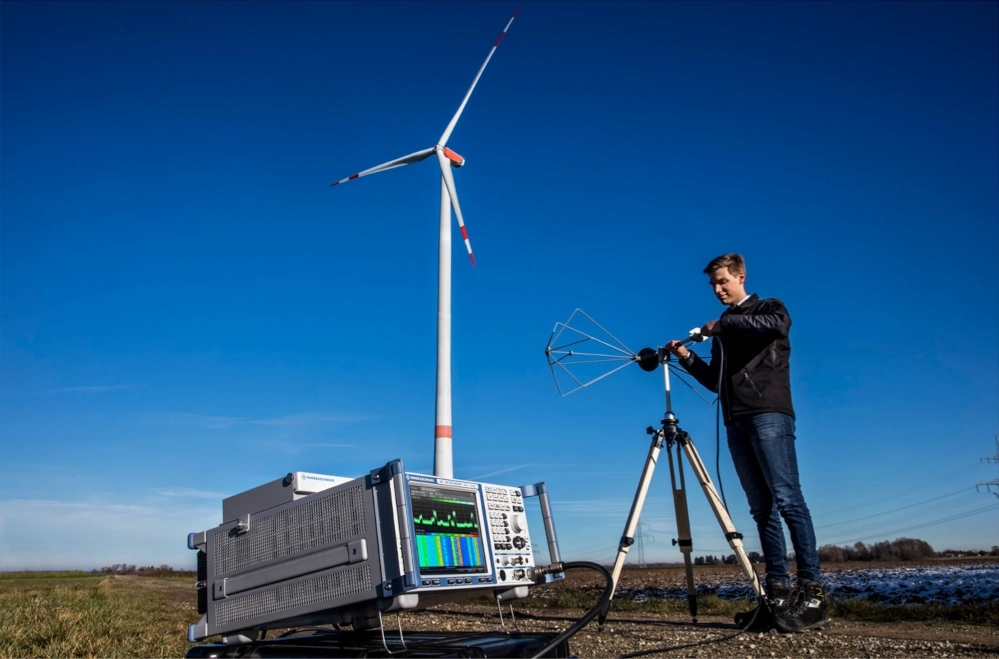

Измерительный приемник R&S ESR идеально подходит для работы в полевых условиях благодаря компактной, легкой и надежной конструкции. Для максимальной мобильности прибор можно оснастить аккумулятором (опция FSV-B32), обеспечивающим до двух часов автономной работы. Также прибор потребует установки опции питания от бортовой сети 12–24 В (FSV-B30). Устойчивость к суровым условиям эксплуатации, перепадам температур, тряске и вибрациям — например, при использовании в передвижных лабораториях — гарантируется опциональным ударопрочным корпусом (опция ESR-B1) и заменой стандартного жесткого диска на твердотельный накопитель SSD (опция ESR-B18).
