Измерительный приемник ESR7

Измерительный приемник ESR7 предназначен для измерений электромагнитных помех (ЭМП) по ГОСТ CISPR 16-1-1-2016. А также его используют для измерения параметров спектра радиотехнических сигналов, в том числе в реальном масштабе времени.
ЭМС приемники серии R&S ESR удовлетворяют всем требованиях коммерческих стандартов, применяемых в испытательных центрах и лабораториях по исследованию устойчивости радиоэлектронного оборудования к электромагнитным помехам. Они полностью соответствует стандарту CISPR16-1-1 в последней редакции для проведения сертификационных измерений и тестирования изделий на электромагнитную совместимость (ЭМС).

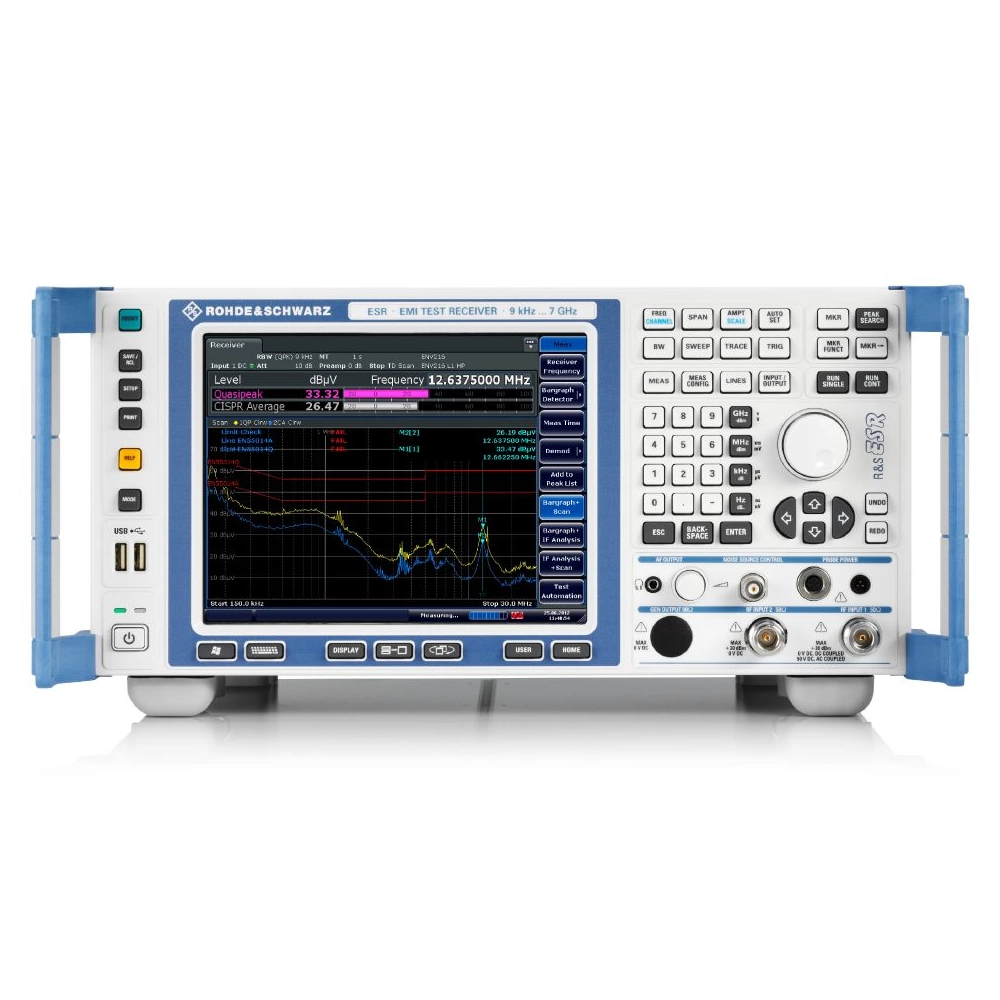

Конструктивно приемник измерительный ESR7 выполнен в виде переносного моноблока, с органами управления на передней панели и большим жидкокристаллическим цветным дисплеем.

Описание средства измерений:

Принцип действия измерительного приемника ESR7 основан на методе последовательного и параллельного анализа сигнала.
Прибор представляет собой автоматически или вручную перестраиваемый супергетеродинный приемник, который отображает амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех анализатор ESR7 оснащен переключаемыми преселекторами.
Измерительный прибор имеет режимы:
– частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторами цифровых микросхемах,
– временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами.
Приемник ESR7 фирмы ROHDE&SCHWARZ обеспечивает сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре.

Свойства:

– Измерительный приемник ЭМП и полнофункциональный анализатор сигналов и спектра в одном приборе;
– Широкий динамический диапазон и высокая точность;
– Второй ВЧ-вход с максимальной частотой до 1 ГГц и с дополнительной защитой от перегрузок;
– Штатный преселектор с 16 фиксированными фильтрами и предварительный усилитель;
– Широкий выбор детекторов, в том числе: CISPR-average и RMS-average;
– Дополнительные полосы разрешения от 10 Гц до 100 кГц в соответствии с CISPR (MIL STD-461, DO-160);
– Сканирование во временной области с использованием БПФ и анализ ПЧ;
– Возможность анализа спектра в реальном масштабе времени в полосе обзора до 40 МГц;
– Полностью или частично автоматизированные последовательности испытаний;
– Дистанционно управляемые измерения и автоматизированные ЭМП программы (R&S ELEKTRA);
– Сенсорный дисплей диагональю 8,4 дюйма (21 см).

Краткие характеристики:

– Частотный диапазон: от 9 кГц  (вход DC)/ 10 МГц (вход AC) до 7 ГГц
– Опциональное расширение нижнего диапазона частот: от 10 Гц
– Разрешение по частоте: 0,1 Гц в режиме приемника
– Стабильность опорного генератора (температурная), базовая: ±1 × 10–6
– Преселектор: встроенный, 16 фиксированных фильтров
– Максимальный уровень входного сигнала: 30 дБм (1Вт) предусилит. выкл. (по входу 2)
– Макс. имп. напряжение (при ослаблении ВЧ ≥ 10 дБ): 450 В (по входу 2)
– ПЧ и полосы разрешения по уровню -6 дБ, базово: 200 Гц, 9 кГц, 120 кГц, 1 МГц
– ПЧ и полосы разрешения по уровню -6 дБ, опционально: 10/100 Гц, 1/10/100 кГц

Краткие характеристики (продолжение):

– Отображаемый средний уровень шума (DANL) в режиме анализатора спектра: < -161 дБм (тип.) предусил. вкл.
– Средний уровень шумов в режиме приемника: < 20 дБмкВ (ном.) предусил. выкл
– Абсолютная погрешность измерения уровня сигнала на частоте 64 МГц, преселектор выкл.: 0,35 дБ
– Типы детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average), среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
– Дисплей: сенсорный, диагональ 21 см (8,4 дюйма), 800х600 пикс. (SVGA)
– Потребляемая мощность: 150 Вт (макс. 250 Вт со всеми опциями)
– Габаритные размеры: 412 х 197 х 517 мм
– Вес (без опций): 14,6 кг

Опции:

– ESR-B1 Корпус повышенной прочности с поворотной ручкой для переноски
– FSV-B4 Термостатированный кварцевый генератор, прецизионная опорная частота (ОСХО) (1310.9522.02)
– FSV-B4 Термостатированный кварцевый генератор с повышенной стабильностью (ОСХО) (1310.9522.03)
– FSV-B9 Следящий генератор от 100 кГц до 7 ГГц
– ESR-B10 Управление внешним генератором
– ESRP-B18 Съемный твердотельный жесткий диск (SSD)
– ESRP-B19 Запасной съемный жесткий диск
– FSV-B22 РЧ предусилитель от 9 кГц до 7 ГГц
– ESRP-B29 Расширение частотного диапазона до 10 Гц и ЭМС полосы разрешения (10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц)
– FSV-B30 Адаптер питания для работы прибора от источника постоянного напряжения 12-24 В
– FSV-B32 Комплект Lithium-Ion батарей (требуется FSV-B30, FSV-B34)
– FSV-B34 Зарядное устройство для Lithium-Ion батарей

Опции (продолжение):

– ESRP-K53 Сканирование во временной области
– ESRP-K55 Анализ спектра в реальном масштабе времени
– ESRP-K56 Анализ ПЧ
– ESRP-B50 Аппаратное обеспечение для сканирования во временной области и анализа в реальном масштабе времени

Дополнительные принадлежности:

– ZZA-478 Комплект для монтажа в 19-дюймовую стойку
– EMCPC Внешнее ПО Ключ аппаратной защиты
– ELEMI-E Базовое ПО для измерения ЭМП
– RAM Трансформатор сопротивления 50/75 Ω двунаправленный, L-секция
– RAZ Трансформатор сопротивления 50/75 Ω однонаправленный, последовательный резистор 25 Ω
– ZRB2 КСВН мост, 50 Ω, от 5 МГц до 3 ГГц
– ZRC КСВН мост, 50 Ω, от 40 кГц до 4 ГГц
– RBU100 Аттенюатор высокой мощности 100 Вт, 1 ГГц, 3/6/10/20/30 дБ
– RBU50 Аттенюатор высокой мощности 50 Вт, 2 ГГц, 3/6/10/20/30 дБ
– RDL50 Аттенюатор высокой мощности 50 Вт, 6 ГГц, 20 дБ
– FSE-Z4 DC блок, от 10 кГц до 18 ГГц, тип-N

Сканирование во временной области:

Опция ESR-K53 «Сканирование во временной области» — альтернативный вариант предварительных сканирований, дающих общее представление о спектре помехи, но ещё не соответствующие стандартам ЭМС. Ультрабыстрое сканирование во временной области, на основе технологии БПФ, позволяет многократно ускорить процесс измерений. Благодаря этому многочасовые стандартные измерения при проведении испытаний на устойчивость к ЭМП можно выполнять за считанные секунды. Это особенно эффективно, если испытуемое устройство доступно для проведения измерений лишь в течение коротких промежутков времени.

Анализ ПЧ:

Опция ESR-K56 «Анализ ПЧ» — отображение спектра ВЧ-сигнала в окрестности частоты приемника — средство для точной настройки частоты приемника.

Анализ спектра в реальном масштабе времени:

Опция ESR-K55 «Анализ спектра в реальном масштабе времени» — параллельное накопление и анализ данных (быстрое выполнение алгоритмов БПФ), в следствии чего, исключаются периоды простоя и никакой информации не теряется. Эффект послесвечения позволяет оценить вероятность появления сигнала, помогая увидеть даже очень кратковременные и редкие события. Также это позволяет помочь разделить наложенные друг на друга сигналы, например импульсные и постоянные помехи, замаскированные широкополосными сигналами.
