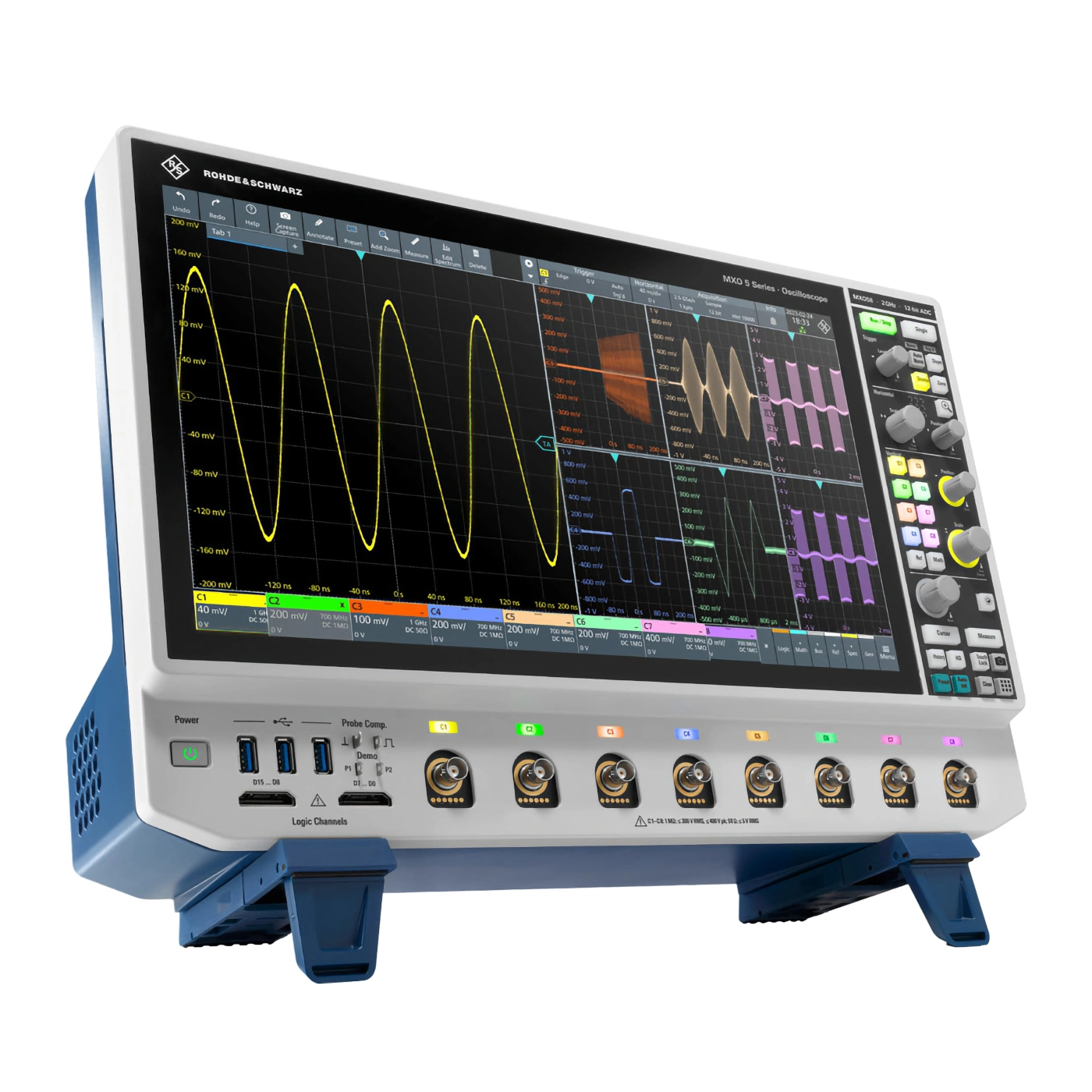

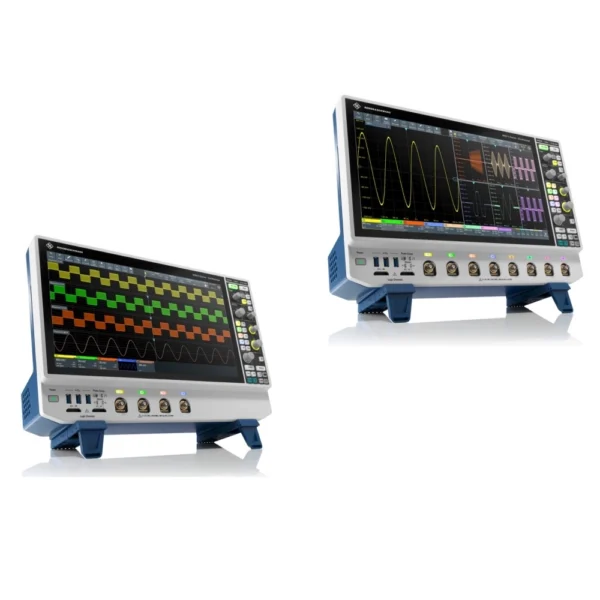

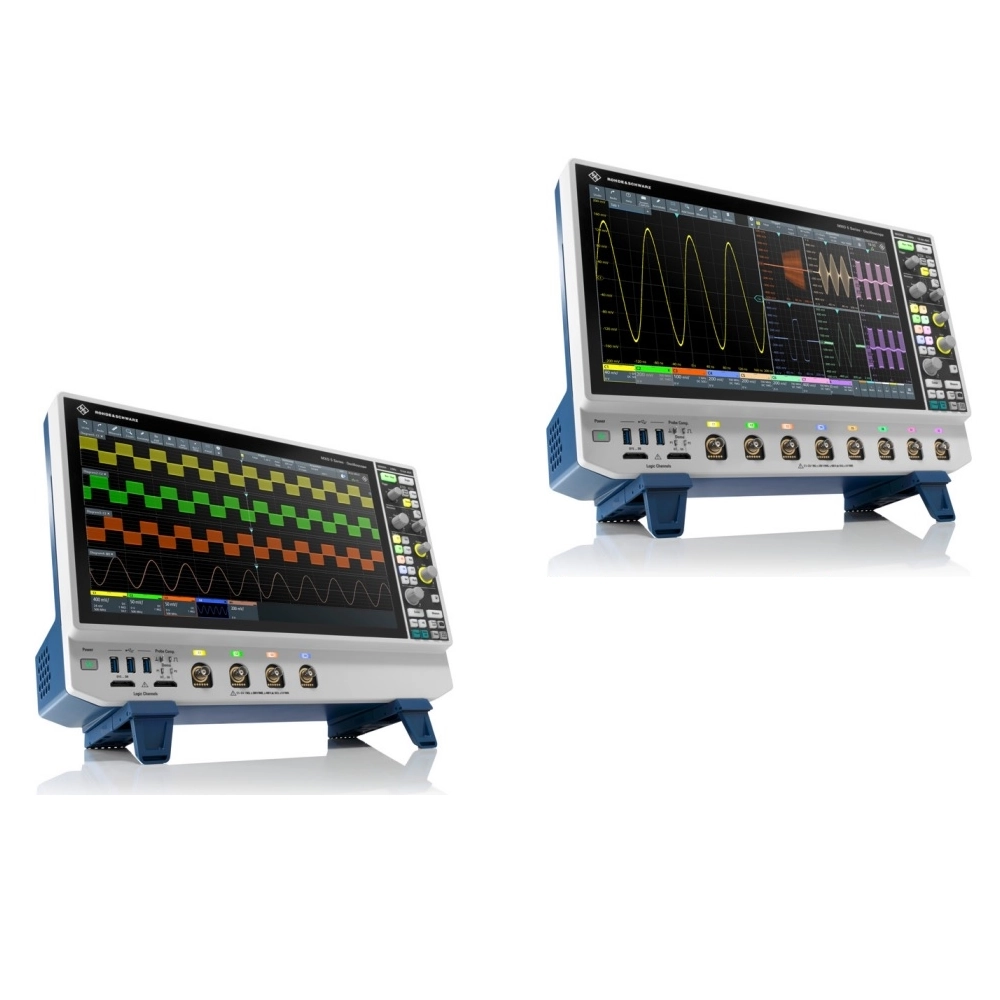

Осциллограф MXO 5 Rohde&Schwarz это новое поколение цифровых измерительных приборов, созданное на базе уникальной архитектуры с фирменным чипом MXO. Эти осциллографы предназначены для инженеров и научных работников, которым необходимы высококачественные условия для анализа сигналов в самых различных областях: от электроники до автомобилей и телекоммуникаций.

Что представляет собой серия MXO 5

• Повышение скорости: быстрый сбор данных в нескольких каналах, математические операции и непрерывные измерения спектра с минимальным временем простоя благодаря времени повторной активации системы запуска 21 нс
• Подробный анализ спектра: быстрый и безупречный анализ спектра, возможность одновременного проведения до четырех анализов
• Огромный объем памяти: самая глубокая в отрасли стандартная память и до 1 млн сегментов осциллограмм
• Точное определение событий: система цифрового запуска идеально работает в 18-разрядном режиме высокой четкости, настраиваемая чувствительность обеспечивает точность запуска
• Непревзойденная производительность: низкий уровень собственных шумов и максимальное смещение по вертикали ±5 В при 0,5 мВ/дел гарантируют исключительную точность измерения сигналов
• Новые масштабы чувствительности: самый чувствительный в отрасли запуск до 0,0001 дел
• Превосходный джиттер запуска: лучший в данном классе джиттер запуска менее 1 пс

Специализированная интегральная плата MXO-EP

Каждый осциллограф серии MXO 5 оснащен двумя специализированными интегральными платами MXO-EP (Extreme Performance = максимальная производительность) от Rohde & Schwarz.

Архитектура платы MXO-EP имеет скорость обработки 400 Гбит/с и обеспечивает самую высокую в мире скорость сбора данных (более 4,5 млн отсчетов/с) и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. С этим наиболее быстродействующим в отрасли осциллографом вы сможете видеть и захватывать больше сигналов, а также быстрее выявлять редкие аномалии в сигналах.

Специализированная интегральная плата MXO-EP включает в себя современную систему цифрового запуска. Она анализирует выборки АЦП в тракте сбора данных в режиме реального времени. Возможен запуск по малейшим событиям размахом менее 0.0001 вертикального деления, которые способен выделять только данный осциллограф. Вы можете выбрать собственный гистерезис запуска.

Области применения

Благодаря сочетанию многоканальности (до 8 физических входов) и высокой точности, серия MXO 5 идеально подходит для:

• Быстрого прототипирования встраиваемых систем
• Анализа целостности питания (Power Integrity)
• Отладки автомобильных шин передачи данных и радарных систем
• Исследования силовой электроники и инверторов

Эргономика и производительность

Работа с большими объемами данных требует удобного интерфейса. Приборы оснащены ярким 15.6-дюймовым сенсорным Full HD дисплеем, который делает управление интуитивно понятным. При этом инженеры оценят бесшумную работу системы охлаждения и высокую энергоэффективность устройств.

Интерфейсы подключения включают USB 3.1 Gen 1, LAN (LXI), HDMI 2.0 и DisplayPort++, что обеспечивает легкую интеграцию осциллографов MXO 5 в любые автоматизированные измерительные комплексы.

Почему инженеры предпочитают осциллографы ROHDE & SCHWARZ?

Надежная международная компания, которая славится своим высоким качеством, многолетними отношениями с заказчиками и технологическими инновациями

• Новейшие осциллографы с диапазоном частот от 60 МГц до 16 ГГц
• Собственная разработка специализированных интегральных плат для самых быстродействующих в мире осциллографов
• Разработка входных каскадов для обеспечения идеальной целостности сигналов
• 18-разрядная архитектура с режимом высокой четкости для максимального разрешения
• Схемы цифрового запуска для максимально точной регистрации событий
• Превосходный пользовательский интерфейс и передняя панель для удобной работы

Серия R&S MXO 5 выходит далеко за рамки классического осциллографа. Это полноценная аналитическая платформа, которая берет на себя рутинные задачи по поиску аномалий, декодированию протоколов и статистическому анализу сигналов. В результате инженеры тратят меньше времени на отладку, сокращают количество итераций разработки и выводят продукт на рынок значительно быстрее.
