Осциллограф MXO 54C Rohde&Schwarz — это прибор нового поколения, который предназначен для работ в составе измерительного комплекса. Осциллограф обладает высотой 2 HU, что экономит место для других приборов при установке их в измерительную стойку.

Благодаря уникальной архитектуре на базе специализированного чипа MXO, прибор сочетает 18-разрядную архитектуру с частотой обновления до 4 500 000 осциллограмм в секунду, обеспечивая беспрецедентную детализацию и скорость анализа.

Ключевые преимущества для ваших задач

12-битное разрешение по вертикали. В отличие от стандартных 8-битных осциллографов, МХО 54С обеспечивает в 16 раз большую детализацию по амплитуде. Это позволяет видеть малые сигналы на фоне больших, точно измерять пульсации питания и анализировать тонкие эффекты в аналоговых цепях.

Рекордная скорость обновления сигналов. До 4 500 000 осциллограмм в секунду — это в 50-100 раз быстрее обычных цифровых осциллографов. Вы не пропустите редкие выбросы, джиттер и аномалии, которые другие приборы просто не успевают зафиксировать.

Полоса пропускания до 2 ГГц. Четыре полнофункциональных канала с полосой до 2 ГГц закрывают задачи по анализу высокоскоростных цифровых интерфейсов и радиочастотных цепей.

Низкий уровень собственных шумов. Оптимизированная аналоговая фронтальная часть обеспечивает минимальный уровень шумов, что критично для точных измерений в условиях малых сигналов.

Глубокая память и расширенная аналитика. До 1 000 Мточек памяти на канал позволяет захватывать длительные фрагменты сигнала с высоким разрешением. Встроенные функции анализа джиттера, маскирования, математических операций и декодирования протоколов ускоряют отладку.

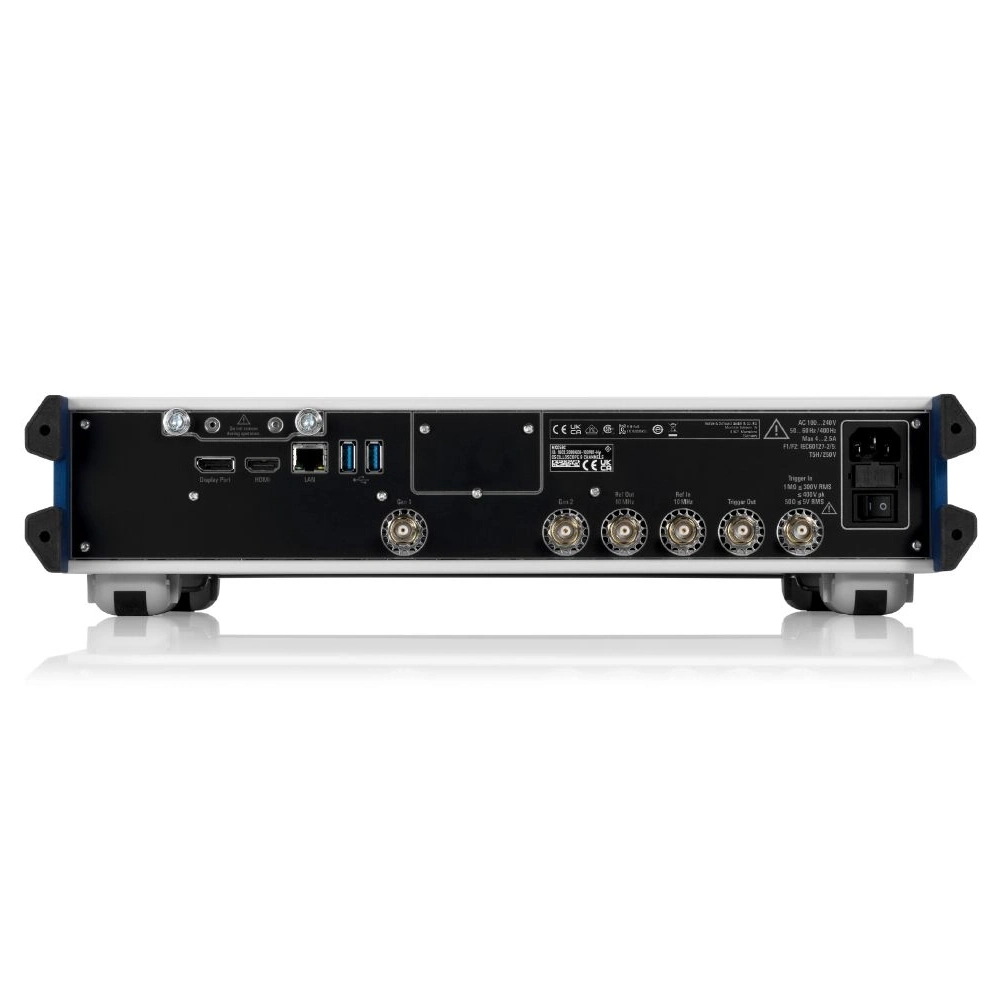

Легкое управление прибором. Взаимодействие с прибором осуществляется по локальной сети (LAN) с помощью команд SCPI или через встроенный веб-сервер. Если потребуется, вы всегда можете подключить внешний монитор через интерфейс HDMI или DisplayPort для локальной работы с осциллографом.

Специализированная интегральная плата MXO-EP

Каждый осциллограф серии MXO 5С оснащен двумя специализированными интегральными платами MXO-EP (Extreme Performance = максимальная производительность) от Rohde & Schwarz.

Архитектура платы MXO-EP имеет скорость обработки 400 Гбит/с и обеспечивает самую высокую в мире скорость сбора данных (более 4,5 млн отсчетов/с) и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. С этим наиболее быстродействующим в отрасли осциллографом вы сможете видеть и захватывать больше сигналов, а также быстрее выявлять редкие аномалии в сигналах.

Специализированная интегральная плата MXO-EP включает в себя современную систему цифрового запуска. Она анализирует выборки АЦП в тракте сбора данных в режиме реального времени. Возможен запуск по малейшим событиям размахом менее 0.0001 вертикального деления, которые способен выделять только данный осциллограф. Вы можете выбрать собственный гистерезис запуска.

12-разрядный АЦП, 18-разрядная вертикальная архитектура

Осциллографы MXO 5С имеют сигнальный тракт с непревзойденно низким уровнем шума. Для каждого канала выделяется отдельный 12-разрядный АЦП без ограничений частоты дискретизации. Режим высокой четкости (HD) улучшает разрешение по вертикали до 18 разрядов, обеспечивая превосходную точность каждого измерения. Благодаря эффективной разрядности до 10 бит, очень низкому шуму и сверхчувствительному входному каскаду напряжение смещения может достигать ±5 В при максимальной чувствительности. Получайте точные результаты с повышенным удобством.

Низкий уровень шума

Осциллографы серии R&S MXO 5С обладают исключительной чувствительностью до 500 мкВ/дел без какого-либо неожиданного уменьшения полосы пропускания. Смещение ±2 В на соединении 50 Ом и ±5 В на соединении 1 МОм позволяет удобно размещать сигнал по центру экрана в целях исследования шума и уровня пульсаций постоянного тока. Осциллограф должен иметь низкий уровень шума, чтобы точно определять слабые сигналы.

Идеальные вч-измерения

Четыре быстродействующих окна с одновременным отображением спектра позволяют более подробно исследовать ВЧ-характеристики. Благодаря мощной специализированной интегральной плате MXO-EP и дополнительным возможностям обработки осциллографы достигают скорость в 50 000 БПФ/с в четырех окнах с одновременным отображением спектра.

Краткие характеристики Осциллограф MXO 54C Rohde&Schwarz

• Полоса пропускания: от 350 МГц до 2 ГГц
• Количество каналов: 4
• Входной импеданс: 50 Ом и 1 МОм
• Время нарастания (от 10% до 90%): < 175 пс
• Разрешение АЦП: 12 бит
• Разрешение АЦП в режиме HD: 18 разрядов
• Частота дискретизации: 5 млрд отсчетов/с по 4 каналам
• Скорость сбора данных: 4 500 000 осциллограмм/с
• Вертикальная развертка, В/дел: от 0.5 мВ до 10 В
• Диапазон временной развертки: от 200 пс/дел до 10 000 с/дел
• Объем памяти: от 500 млн отсчетов до 1 млрд отсчетов
• Уровень шума: 130 мкВ при 1 мВ/дел в полосе 2 ГГц

Дополнительные функции

• Количество цифровых каналов: 16
• Генератор сигналов: 2 канала, 100 МГц
• Генератор сигналов, тип формируемых сигналов: синусоидальный, импульсный/прямоугольный, пилообразный/треугольный, линейное нарастание, линейный спад, кардинальный синус, произвольный
• Функции измерения: размах напряжения, положит. пик, отриц. пик, время нарастания, время спада, среднее значение, среднеквадратическое значение, время, период, частота и дополнительные
• Математические операции: сложение, вычитание, умножение, деление, модуль, квадрат, квадратный корень, интегрирование, дифференцирование, десятичный логарифм, натуральный логарифм, двоичный логарифм, обращение, инвертирование, фильтр нижних частот, фильтр верхних частот, перемасштабирование (a*x+b)
• Функция анализа спектра: до 4 анализов сигналов в частотной области
• Полоса обзора: от 1 Гц до 1.8 ГГц
• Цифровой вольтметр: разрешение до 6 разрядов
• Размеры: 462 × 107 × 403 мм
• Масса: 8.7 кг

Автоматические испытания на соответствие стандартам

R&S®ScopeSuite+ представляет собой универсальное программное обеспечение для проведения испытаний на соответствие стандартам. Оно работает на отдельном ПК.

ПО предназначено для управления настройками измерений и тестовыми последовательностями осциллографа серии MXO 5 и вывода инструкций по проведению всех выбранных испытаний. Подробные иллюстрированные инструкции позволяют легко и правильно подключать осциллограф, пробники, измерительные платы и испытуемое устройство. Можно легко сконфигурировать пользовательские данные, все настройки измерительной установки и параметры протокола измерений. Редактор предельных значений обеспечивает индивидуальную настройку пределов.

Документирование результатов измерений — важная часть проверки на соответствие стандартам. ПО R&S ScopeSuite+ предлагает широкий спектр функций документирования. К результатам испытаний пользователи могут добавлять дополнительные подробности и снимки экранов. Отчеты доступны в формате PDF.

Удаленный доступ в любое время, в любом месте

Осциллографом Rohde&Schwarz MXO 54C можно управлять дистанционно, просматривая изображение на экране ПК или мобильного устройства.

Все функции осциллографа также доступны дистанционно через интерфейс Ethernet или USB-TMC. Имеются драйверы LabVIEW, VXI и Python.
