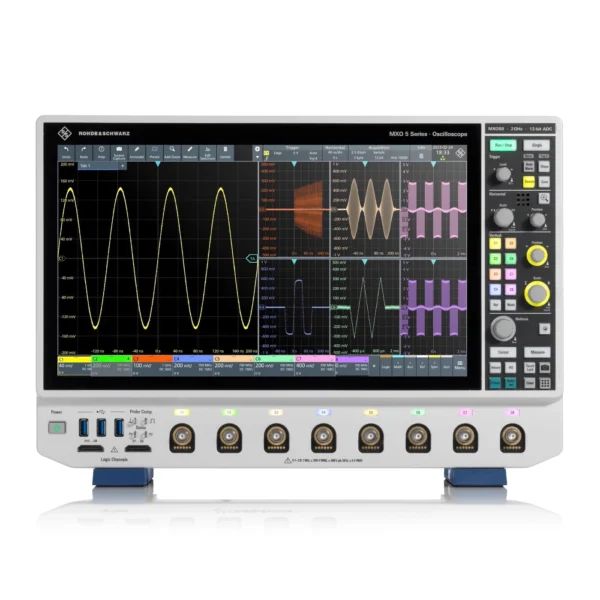

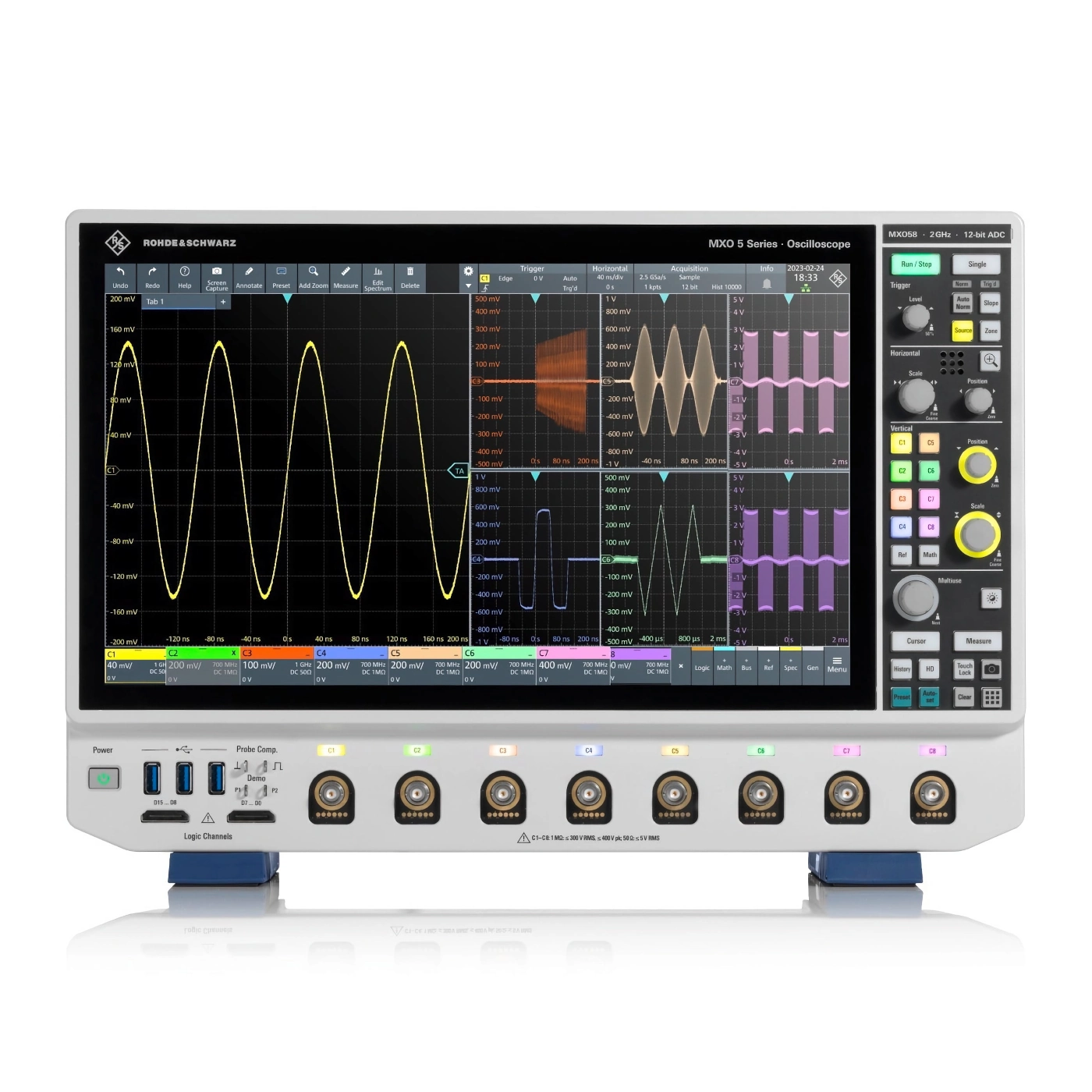

Осциллограф MXO 58 Rohde&Schwarz — это прибор нового поколения, который меняет правила игры. Благодаря уникальной архитектуре на базе специализированного чипа MXO, он сочетает 18-разрядную архитектуру с частотой обновления до 4 500 000 осциллограмм в секунду, обеспечивая беспрецедентную детализацию и скорость анализа.

Восемь аналоговых каналов позволяют подробно исследовать трех- и шестифазные электроприводы и инверторы. Осциллографы R&S MXO 58 поддерживают до 8 активных пробников, в том числе параллельные дифференциальные пробники высокого напряжения и токовые пробники.

Ключевые преимущества для ваших задач

12-битное разрешение по вертикали. В отличие от стандартных 8-битных осциллографов, MXO 58 обеспечивает в 16 раз большую детализацию по амплитуде. Это позволяет видеть малые сигналы на фоне больших, точно измерять пульсации питания и анализировать тонкие эффекты в аналоговых цепях.

Рекордная скорость обновления сигналов. До 4 500 000 осциллограмм в секунду — это в 50-100 раз быстрее обычных цифровых осциллографов. Вы не пропустите редкие выбросы, джиттер и аномалии, которые другие приборы просто не успевают зафиксировать.

Полоса пропускания до 2 ГГц. Восемь полнофункциональных каналов с полосой до 2 ГГц закрывают задачи по анализу высокоскоростных цифровых интерфейсов и радиочастотных цепей.

Низкий уровень собственных шумов. Оптимизированная аналоговая фронтальная часть обеспечивает минимальный уровень шумов, что критично для точных измерений в условиях малых сигналов.

Глубокая память и расширенная аналитика. До 1 000 Мточек памяти на канал позволяет захватывать длительные фрагменты сигнала с высоким разрешением. Встроенные функции анализа джиттера, маскирования, математических операций и декодирования протоколов ускоряют отладку.

Интуитивный интерфейс. 15.6-дюймовый емкостной сенсорный экран, продуманная эргономика и быстрая навигация сокращают время на настройку и обучение персонала.

Специализированная интегральная плата MXO-EP

Каждый осциллограф серии MXO 5 оснащен двумя специализированными интегральными платами MXO-EP (Extreme Performance = максимальная производительность) от Rohde & Schwarz.

Архитектура платы MXO-EP имеет скорость обработки 400 Гбит/с и обеспечивает самую высокую в мире скорость сбора данных (более 4,5 млн отсчетов/с) и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. С этим наиболее быстродействующим в отрасли осциллографом вы сможете видеть и захватывать больше сигналов, а также быстрее выявлять редкие аномалии в сигналах.

Специализированная интегральная плата MXO-EP включает в себя современную систему цифрового запуска. Она анализирует выборки АЦП в тракте сбора данных в режиме реального времени. Возможен запуск по малейшим событиям размахом менее 0.0001 вертикального деления, которые способен выделять только данный осциллограф. Вы можете выбрать собственный гистерезис запуска.

12-разрядный АЦП, 18-разрядная вертикальная архитектура

Осциллографы MXO 5 имеют сигнальный тракт с непревзойденно низким уровнем шума. Для каждого канала выделяется отдельный 12-разрядный АЦП без ограничений частоты дискретизации. Режим высокой четкости (HD) улучшает разрешение по вертикали до 18 разрядов, обеспечивая превосходную точность каждого измерения. Благодаря эффективной разрядности до 10 бит, очень низкому шуму и сверхчувствительному входному каскаду напряжение смещения может достигать ±5 В при максимальной чувствительности. Получайте точные результаты с повышенным удобством.

Низкий уровень шума

Осциллографы серии MXO 5 обладают исключительной чувствительностью до 500 мкВ/дел без какого-либо неожиданного уменьшения полосы пропускания. Смещение ±2 В на соединении 50 Ом и ±5 В на соединении 1 МОм позволяет удобно размещать сигнал по центру экрана в целях исследования шума и уровня пульсаций постоянного тока. Осциллограф должен иметь низкий уровень шума, чтобы точно определять слабые сигналы.

Идеальные вч-измерения

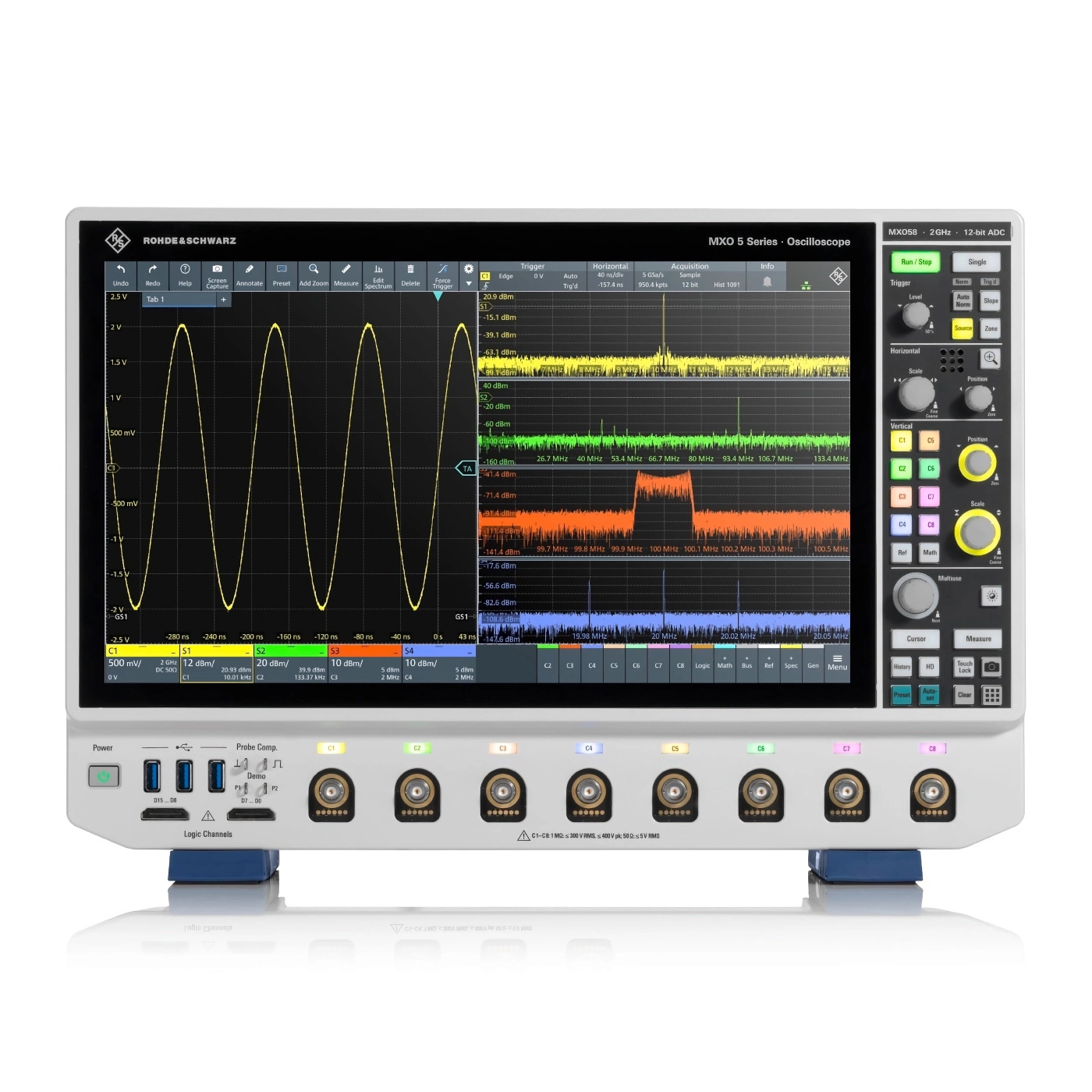

Четыре быстродействующих окна с одновременным отображением спектра позволяют более подробно исследовать ВЧ-характеристики. Благодаря мощной специализированной интегральной плате MXO-EP и дополнительным возможностям обработки осциллографы достигают скорость в 50 000 БПФ/с в четырех окнах с одновременным отображением спектра.

Краткие характеристики Осциллограф MXO 58 Rohde&Schwarz

• Полоса пропускания: от 100 МГц до 2 ГГц
• Количество каналов: 8
• Входной импеданс: 50 Ом и 1 МОм
• Время нарастания (от 10% до 90%): < 175 пс
• Разрешение АЦП: 12 бит
• Разрешение АЦП в режиме HD: 18 бит
• Частота дискретизации: 2.5 млрд отсчетов/с по 8 каналам
• Скорость сбора данных: 4 500 000 осциллограмм/с
• Вертикальная развертка, В/дел: от 0.5 мВ до 10 В
• Диапазон временной развертки: от 200 пс/дел до 10 000 с/дел
• Объем памяти: от 200 млн отсчетов до 1 млрд отсчетов
• Уровень шума: 130 мкВ при 1 мВ/дел в полосе 2 ГГц

Дополнительные функции

• Количество цифровых каналов: 16
• Генератор сигналов: 2 канала, 100 МГц
• Генератор сигналов, тип формируемых сигналов: синусоидальный, импульсный/прямоугольный, пилообразный/треугольный, линейное нарастание, линейный спад, кардинальный синус, произвольный
• Функции измерения: размах напряжения, положит. пик, отриц. пик, время нарастания, время спада, среднее значение, среднеквадратическое значение, время, период, частота и дополнительные
• Математические операции: сложение, вычитание, умножение, деление, модуль, квадрат, квадратный корень, интегрирование, дифференцирование, десятичный логарифм, натуральный логарифм, двоичный логарифм, обращение, инвертирование, фильтр нижних частот, фильтр верхних частот, перемасштабирование (a*x+b)
• Функция анализа спектра: до 4 анализов сигналов в частотной области
• Полоса обзора: от 1 Гц до 1.8 ГГц
• Цифровой вольтметр: разрешение до 6 разрядов
• Дисплей: 15.6-дюймовый ЖК-дисплей TFT с емкостным сенсорным экраном, 1920 × 1080 пикселей (Full HD)
• Размеры: 445 × 314 × 153 мм
• Масса: 9 кг

Автоматические испытания на соответствие стандартам

R&S®ScopeSuite+ представляет собой универсальное программное обеспечение для проведения испытаний на соответствие стандартам. Оно работает на отдельном ПК.

ПО предназначено для управления настройками измерений и тестовыми последовательностями осциллографа серии MXO 5 и вывода инструкций по проведению всех выбранных испытаний. Подробные иллюстрированные инструкции позволяют легко и правильно подключать осциллограф, пробники, измерительные платы и испытуемое устройство. Можно легко сконфигурировать пользовательские данные, все настройки измерительной установки и параметры протокола измерений. Редактор предельных значений обеспечивает индивидуальную настройку пределов.

Документирование результатов измерений — важная часть проверки на соответствие стандартам. ПО R&S ScopeSuite+ предлагает широкий спектр функций документирования. К результатам испытаний пользователи могут добавлять дополнительные подробности и снимки экранов. Отчеты доступны в формате PDF.

Удаленный доступ в любое время, в любом месте

Осциллографом Rohde&Schwarz MXO 58 можно управлять дистанционно, просматривая изображение на экране ПК или мобильного устройства. При этом отображается тот же пользовательский интерфейс, что и на дисплее осциллографа.

Все функции осциллографа также доступны дистанционно через интерфейс Ethernet или USB-TMC. Имеются драйверы LabVIEW, VXI и Python.
