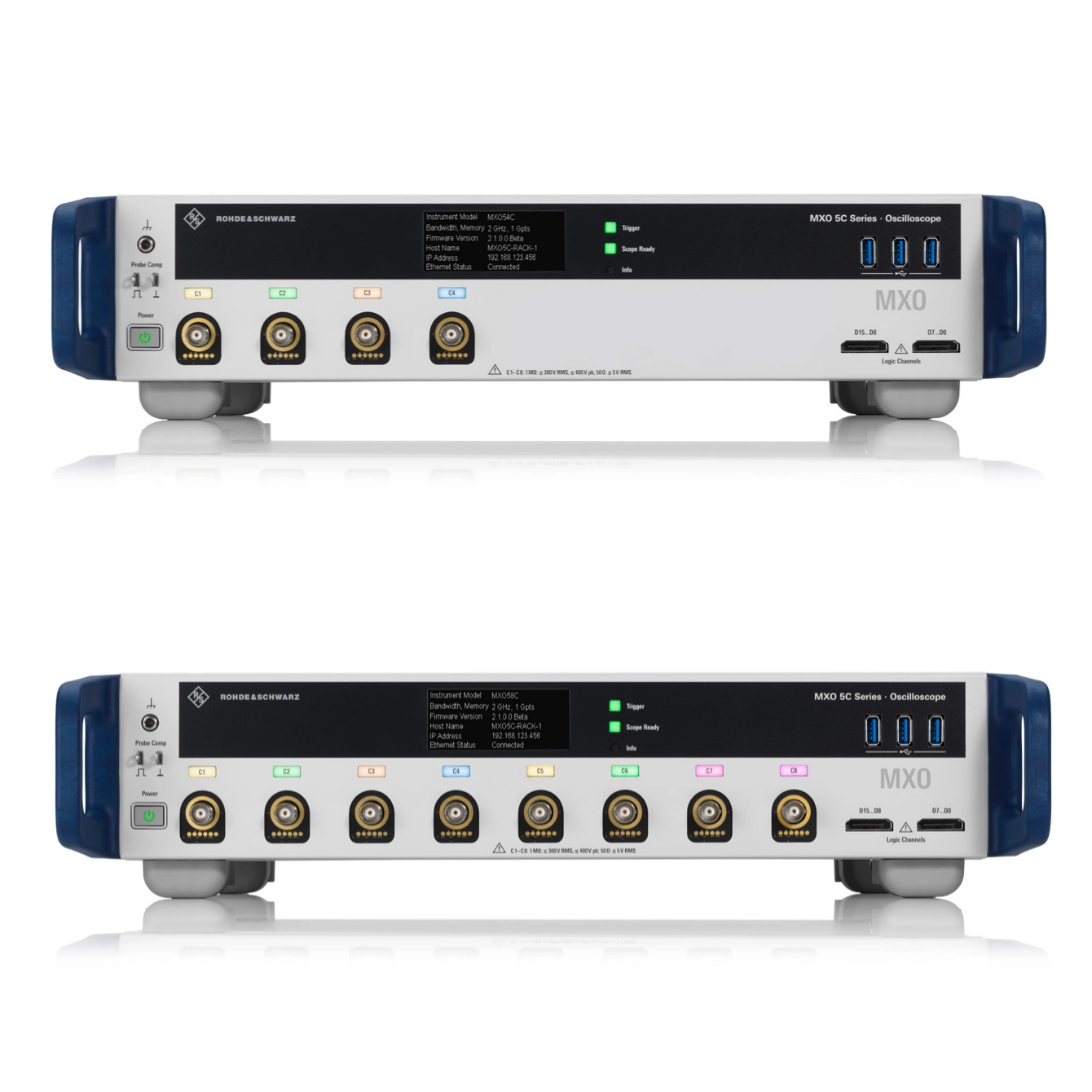

Осциллограф MXO 5C Rohde&Schwarz это новое поколение цифровых измерительных приборов, созданное на базе уникальной архитектуры с фирменным чипом MXO. Эти осциллографы предназначены для инженеров и научных работников, которым необходимы высококачественные условия для анализа сигналов в самых различных областях: от электроники до автомобилей и телекоммуникаций. Особенностью серии является исполнение прибора, миниатюрное по высоте (2 HU), что позволяет экономить место, например установив несколько приборов в одну измерительную стойку.

Что представляет собой серия MXO 5C

• Ультракомпактное и высокопроизводительное измерительное решение в форм-факторе 2U: его можно монтировать в стандартную стойку или использовать в настольном сетапе, ставя модули друг на друга для получения до 16 каналов или освобождая пространство для другой техники.
• Повышение скорости: быстрый сбор данных в нескольких каналах, математические операции и непрерывные измерения спектра с минимальным временем простоя благодаря времени повторной активации системы запуска 21 нс.
• Подробный анализ спектра: быстрый и безупречный анализ спектра, возможность одновременного проведения до четырех анализов.
• Огромный объем памяти: самая глубокая в отрасли стандартная память и до 1 млн сегментов осциллограмм.
• Точное определение событий: система цифрового запуска идеально работает в 18-разрядном режиме высокой четкости, настраиваемая чувствительность обеспечивает точность запуска.
• Непревзойденная производительность: низкий уровень собственных шумов и максимальное смещение по вертикали ±5 В при 0,5 мВ/дел гарантируют исключительную точность измерения сигналов.
• Новые масштабы чувствительности: самый чувствительный в отрасли запуск до 0,0001 дел.
• Превосходный джиттер запуска: лучший в данном классе джиттер запуска менее 1 пс.

Специализированная интегральная плата MXO-EP

Каждый осциллограф серии MXO 5C оснащен двумя специализированными интегральными платами MXO-EP (Extreme Performance = максимальная производительность) от Rohde & Schwarz.

Архитектура платы MXO-EP имеет скорость обработки 400 Гбит/с и обеспечивает самую высокую в мире скорость сбора данных (более 4,5 млн отсчетов/с) и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. С этим наиболее быстродействующим в отрасли осциллографом вы сможете видеть и захватывать больше сигналов, а также быстрее выявлять редкие аномалии в сигналах.

Специализированная интегральная плата MXO-EP включает в себя современную систему цифрового запуска. Она анализирует выборки АЦП в тракте сбора данных в режиме реального времени. Возможен запуск по малейшим событиям размахом менее 0.0001 вертикального деления, которые способен выделять только данный осциллограф. Вы можете выбрать собственный гистерезис запуска.

Области применения

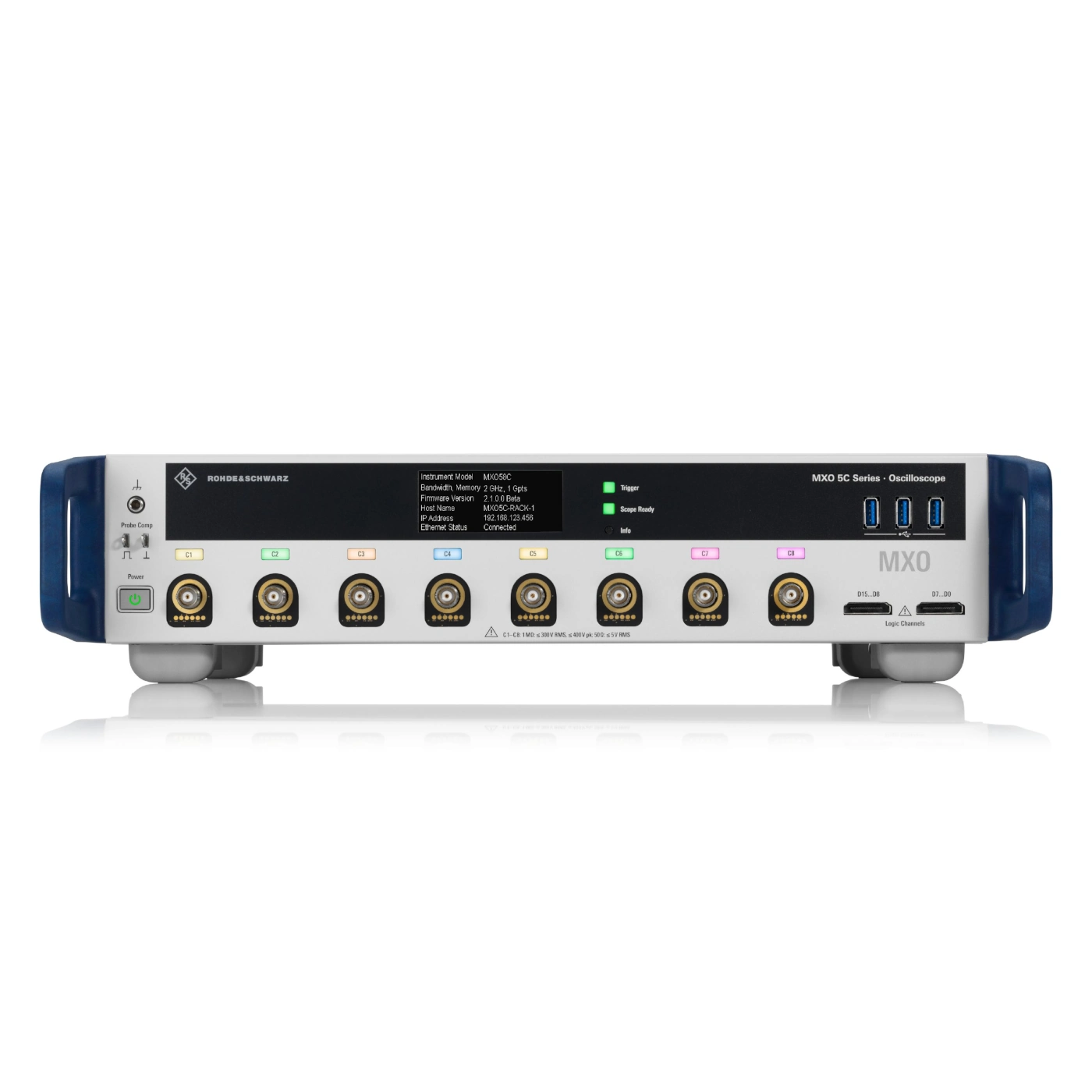

Благодаря сочетанию многоканальности (до 8 физических входов) и высокой точности, серия MXO 5C идеально подходит для:

• Быстрого прототипирования встраиваемых систем
• Анализа целостности питания (Power Integrity)
• Отладки автомобильных шин передачи данных и радарных систем
• Исследования силовой электроники и инверторов

Почему инженеры предпочитают осциллографы ROHDE & SCHWARZ?

Надежная международная компания, которая славится своим высоким качеством, многолетними отношениями с заказчиками и технологическими инновациями

• Новейшие осциллографы с диапазоном частот от 60 МГц до 16 ГГц
• Собственная разработка специализированных интегральных плат для самых быстродействующих в мире осциллографов
• Разработка входных каскадов для обеспечения идеальной целостности сигналов
• 18-разрядная архитектура с режимом высокой четкости для максимального разрешения
• Схемы цифрового запуска для максимально точной регистрации событий
• Превосходный пользовательский интерфейс и передняя панель для удобной работы

Серия R&S MXO 5C выходит далеко за рамки классического осциллографа. Это полноценная аналитическая платформа, которая берет на себя рутинные задачи по поиску аномалий, декодированию протоколов и статистическому анализу сигналов. В результате инженеры тратят меньше времени на отладку, сокращают количество итераций разработки и выводят продукт на рынок значительно быстрее.
